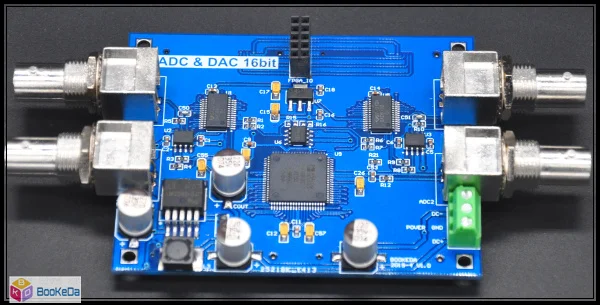

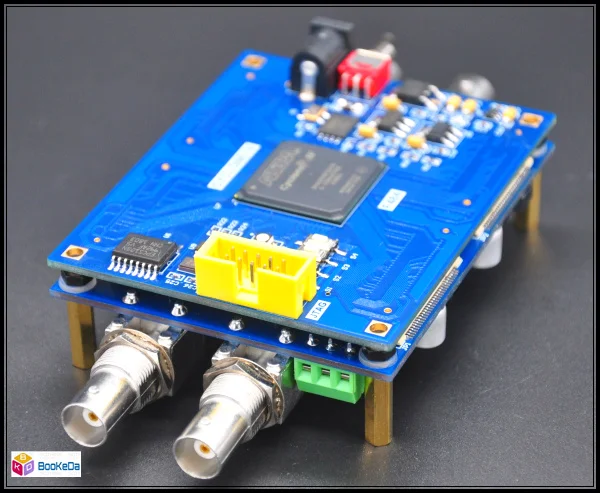

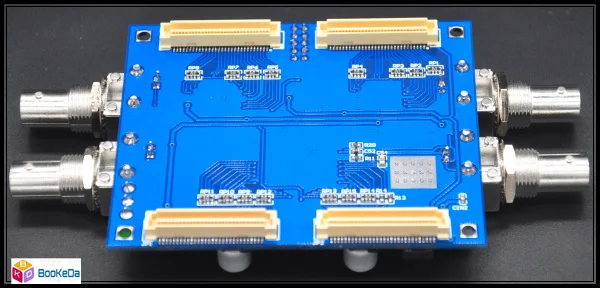

АЦП ЦАП сбора данных аналого-цифровой модуль преобразования Высокоскоростной FPGA AD7616 DAC8820

Описание

ADC DACdata модульный модуль преобразования модульный Высокоскоростной FPGA AD7616 DAC8820

ADCbrief Введение: AD7616

ADI AD7616 и AD7617 да 14 бит или 16 бит система сбора данных (DAS), поддержка 16 двухканального синхронного выборки 。 эти устройства включают защиту аналогового входного зажима, 14 позиций (AD7617) или 16 позиций (AD7616) двойной заряд перераспределения последовательного аппроксимации (SAR) аналого-цифровой преобразователь (ADC), гибкий цифровой фильтр, 2. опорные и опорные буферы напряжения 5 В и высокоскоростные последовательные и параллельные интерфейсы 。 эти здесь DAS рабочая температура + 5 В одиночный источник питания, приемлемый ± 10 в, ±5 в и ±2. 5 в истинный биполярный входной сигнал, в то же время, каждый канал 85 дБ Соотношение сигнал-шум (SNR) И выборка пропускной способности Gotha 1 MSPS. Режим выборки на чипе может достичь более высокой производительности SNR [85,3 дБ или скорость перенапряжения (OSR) По 2 раза 92 дБ] 。 схема защиты входного зажима может выдерживать напряжение до ± 21 В. AD7616 и AD7617 имеют Аналоговое входное сопротивление 1 МОм, независимо от частоты выборки. одиночная работа питания, фильтрация на чипе и высокое входное сопротивление устраняет операционный усилитель драйвера и внешний биполярный источник питания 。 эти устройства совместимы с последовательными периферийными интерфейсами (SPI)/QSPI™/DSP/MICROWIRE 。 AD7616 и AD7617 предназначены для мониторинга линии электропитания, реле защиты и системы тестирования и измерения 。

Характеристика

Цифра: 14/16

Частота дискретизации: 1 м

Укажите количество: 14/16

Вход Тип: разница

Интерфейс передачи данных: SPI, параллельный и DSP

Размерное соотношение: 1: 1

ADC Количество преобразователей: 2

Основа: SAR

Тип базы: внешний и внутренний

Напряжение питания

Моделирование: 5 V

Количество: от 2,3 В до 3,6 В

Характеристика: Синхронный для отбора проб

DACbrief Введение: DAC8820

DAC8820: краткое введение

DAC8820, размножающийся цифро-аналоговый преобразователь (DAC), предназначен для работы от одного источника питания 2,7 в до 5,5 В.

Применяемое внешнее опорное входное напряжение VВ соответствии с указаннымОпределяет полномасштабный выходной ток. Внутренний резистор отзывы (RFB) Обеспечивает отслеживание температуры для полномасштабного выхода в сочетании с внешним, ток-к-напряжению (I/V) точный усилитель.

Параллельный интерфейс обеспечивает высокоскоростную связь. DAC8820 посылка d в космическом SSOP-28 посылка и имеет Стандартный распиновка.

Характеристика

±0. 5 LSB DNL ± 1 LSB INL 16-бит монотонные Низкий уровень шума: 10 нВ/Гц Низкая Мощность:DD= 2 & micro; A Аналоговый источник питания: от + 2,7 В до + 5,5 В 1,66 мА полномасштабный ток, с VВ соответствии с указанным= 10 V Время настройки: 0,5 & micro; s 4-квадрант умножения ссылка Контрольная полоса пропускания: 8 МГц Исходный вход: ± 15 в Эталонная динамика:-105 THD SSOP-28 посылка Стандартная конфигурация контактов Приложений Автоматическая Тесты оборудование Измерительные приборы С цифровым управлением калибровки Промышленный Управление ПЛК

Модуль Особенности:

1 、 DAC:

ВыходДиапазон: +/-1С напряжением 0 В;

Разрешающая способность:16Бит;

Частота дискретизации: 8МГц;

Количество каналов: 2 прохода;

2 、 АЦП:

Входная Амплитуда: +/-1С напряжением 0 В;

Разрешающая способность:16Бит;

Частота дискретизации: 1 мГц;

Количество каналов: 2 прохода;

3. Питание системы: +/-15 в;
