| Основная информация |
| Серия продукта |

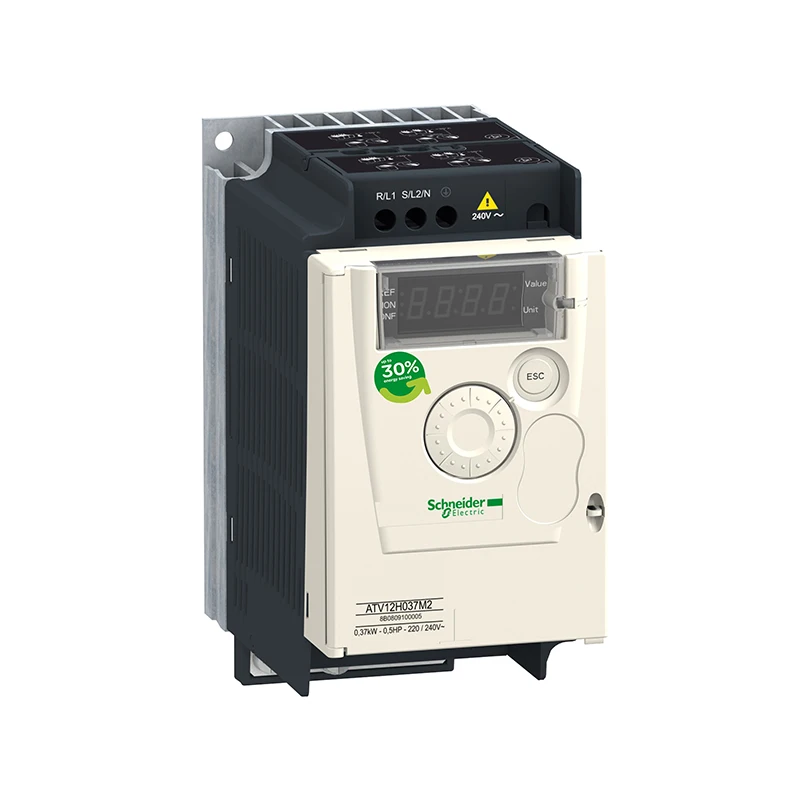

| Altivar 12 |
| Тип продукта |
| Инвертор |
| Продукт Особенности |
| Асинхронный двигатель |
| Зона применения |
| Простой машинного оборудования |
| Метод сборки |
| С теплоотводом |
| Имя компонента |
| ATV12 |
| Количество; комплект из двух предметов |
| 1 комплект |
| Электромагнитный фильтр |
| Интегрированный |
| Встроенный вентилятор |
| Нет |
| Кол-во сетки фаз |
| 1 фаза |
| Номинальное напряжение питания [Us] |
| 200. .. 240 V-15. .. 10% |
| Мощность двигателя (кВт) |
| 0,37 кВт |
| Двигатель Мощность |
| 0,55 hp |
| Связь порт протокол |
| Modbus |
| Ток по линии |
| 5,9 А при 200 в |
| 4,9 а при 240 В |
| Скорость диапазон |
| 1… 20 |
| Мгновенный нагрев за крутящего момента |
| 150… 170% номинального крутящего момента двигателя зависит от номинального значения привода и типа двигателя |
| Асинхронный двигатель управления профиль |
| Бессенсорный вектор потока управление |
| Соотношение напряжения и частоты (V/f) |
| Вторичное напряжение/частота |
| Уровень защиты IP |
| IP20 без заглушка |
| Шум уровня |
| 0 дБ |
| Дополнительная информация |
| Мощность частоты |
| 50/60 Гц/-5% |
| Порты и разъёмы типа |
| 1 RJ45 (передняя панель) для Modbus |
| Физический интерфейс |
| 2-провод RS485 для Modbus |
| Рама трансмиссии |
| RTU Modbus |
| Скорость передачи данных |
| 4800 бит/s |
| 9600 бит/s |
| 19200 бит/s |
| 38400 бит/s |
| Количество адресов |
| 1… 247 для Modbus |
| Связь услуги |
| Read holding register (03) 29 слов |
| Пишем один регистр (06) 29 слов |
| Написать несколько регистров (16) 27 слов |
| Чтение/запись нескольких регистров (23) 4/4 слов |
| Идентификация устройства чтения (43) |
| Предполагаемой линии Isc |
| 1 ка |
| Постоянный ток на выходе |
| 2,4 А при 4 кГц |
| Максимальная переходного тока |
| 3,6 A для квадрокоптера с дистанционным управлением 60 s |
| Инвертор Выходная частота |
| 0,5. .. 400 Гц |
| Номинальная частота переключений |
| 4 кГц |
| Рабочая частота |
| 2. .. 16 кГц регулируемый |
| 4. .. 16 кГц да |
| Торможения крутящего момента |
| Крутящий момент двигателя до 70% без тормозного резистора |
| Двигатель компенсации скольжения |
| Регулируемый |
| Фабричных пресетов |
| Напряжение на выходе |
| 200. .. 240 V 3 фазы |
| Функциональная электрическая схема |
| Клемма, Сила зажима: 3,5 мм², AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
| Затяжки |
| 0,8 нм |
| Изоляции |
| Цепь между питанием и управлением |
| Блок питания |
| Внутренний источник питания для эталонного потенциометра: 5 В постоянного тока (4,75… 5,25 в), <10 мА, тип защиты: защита от перегрузки и короткого замыкания |
| Внутренний источник питания для логических входов: 24 В DC (20,4. .. 28,8 в), <100 мА, тип защиты: защита от перегрузки и короткого замыкания |
| Кол-во аналоговые входные сигналы |
| 1 |
| Аналоговый тип входного сигнала |
| Настраиваемый ток AI1 0. .. 20 мА 250 ΩConfigurable |
| Напряжение AI1 0. .. 10 V 30 кОм |
| Настраиваемое напряжение AI1 0. .. 5 V 30 кОм |
| Кол-во Дискретная входных сигналов |
| 4 |
| Цифровой входной разъем |
| Программируемый LI1. .. LI4 24 V 18. .. 30 V |
| Дискретный вход логики |
| Отрицательная логика (раковина),> 16 В (состояние 0), <10 в (состояние 1), входное сопротивление 3,5 ком |
| Положительная логика (источник), 0. .. <5 В (состояние 0),> 11 в (состояние 1) |
| Во время взятия проб |
| 20 MS, допуск +/-1 MS для логического ввода |
| 10 MS для аналогового входа |
| Погрешность |
| +/-0.3% макс для аналогового входа |
| Кол-во аналогового выхода |
| 1 |
| Аналоговый выход Модель |
| AO1 настраиваемое по напряжение: 0. .. 10 в, сопротивление: 470 Ω, разрешение 8 бит |
| AO1 настраиваемый по ток: 0. .. 20 мА, сопротивление: 800 Ω, разрешение 8 бит |
| Кол-во дискретный выходы |
| 2 |
| Выход типа |
| Логический выход LO +, LO- |
| Релейная защита выхода R1A, R1B, R1C 1 C/O |
| Минимальный коммутационный ток [Imin] |
| 5 мА при 24 В постоянного тока для логического реле |
| Коммутируемый ток |
| 2 A 250 V AC Индуктивная нагрузка cos phi = 0,4 L/R = 7 MS логическое реле |
| 2 A 30 V DC Индуктивная нагрузка cos phi = 0,4 L/R = 7 MS логическое реле |
| 3 A 250 V AC резистивный (нагрузка) cos phi = 1 L/R = 0 MS логическое реле |
| 4 A 30 V DC резистивный (нагрузка) cos phi = 1 L/R = 0 MS логическое реле |
| Ускорение и торможение наклона |
| От 0 до 999,9 с линейный |
| S |
| U |
| Тормозом, чтобы останавливать |
| Впрыск постоянного тока, <30 с |
| Тип защиты |
| Линия питания от перенапряжения |
| Низковольтный источник питания шины |
| Выходная фазовая линия и заземление по току |
| Защита от перегрева |
| Короткое замыкание между фазами двигателя |
| Предотвращение трехфазной потери входной фазы |
| Тепловая защита двигателя, расчет I²T при вождении |
| Частота Разрешение |
| Аналоговый вход: A/D конвертер, 10 бит |
| Дисплей: 0,1 Гц |
| Постоянной времени |
| 20 MS +/-1 MS для изменения модели |
| Логотип |
| CE |
| Рабочем состоянии |
| По вертикали +/-10 ° |
| Высота |
| 143 мм |
| Ширина |
| 72 мм |
| Глубина |
| 121,2 мм |
| Вес продукта |
| 0,7 кг |
| Особенности |
| Основной |
| Специальное приложение |
| Бизнес оборудование |
| Выбор приложения привода с переменной скоростью |
| Торговое оборудование смеситель |
| Коммерческое оборудование Прочее прикладное оборудование |
| Усадки текстиля обработки |
| Мотор стартера типа |
| Инвертор |
| Окружение |
| Электромагнитной совместимости |
| Уровень быстрого сопротивления 4 в соответствии с EN/IEC 61000-4-4 |
| Уровень защиты от электростатического разряда 3 в соответствии с EN/IEC 61000-4-2 |
| Без проведения помех уровень 3 в соответствии с EN/IEC 61000-4-6 |
| Радиочастотное электромагнитное поле, степень защиты от излучения, уровень 3, соответствует EN/IEC 61000-4-3 |
| Уровень защиты от перенапряжения 3 соответствует EN/IEC 61000-4-5 |
| Испытание на подавление перепада и отключения напряжения соответствует EN/IEC 61000-4-11 |
| Электромагнитного излучения |
| Излучаемая эмиссионная среда 1 классификация C2 в соответствии с EN/IEC 61800-3 2. .. 16 кГц экранированный кабель |
| Интегрированный фильтр ЭМС класса окружающей среды 1 C1 в соответствии с EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранирующие кабели <5 м |
| Проводимый Эмиссионный Интегрированный фильтр EMC environment 1 классификация C2 в соответствии с EN/IEC 61800-3 2. .. Экранированные кабели 12 кГц <5 м |
| Интегрированный фильтр ЕМС среда 1 классификация C2 в соответствии с EN/IEC 61800-3 2, 4 и 16 кГц экранированные кабели <10 м |
| Проводила ЭМС эмиссионные среды с дополнительной категории 1 C1 в соответствии с EN/IEC 61800-3 4. .. Экранированные кабели 12 кГц <20 м |
| Проводила ЭМС эмиссионные среды с дополнительным ЭМС фильтром 1 категории C2 в соответствии с EN/IEC 61800-3 4. .. Экранированный кабель 12 кГц <50 м |
| Дополнительный ЭМС фильтр среды 2 категории C3 в соответствии с EN/IEC 61800-3 4. .. Экранированный кабель 12 кГц <50 м |
| Сертифицированный продукт |
| ГОСТ (государственный стандарт) |
| C-Tick |
| UL |
| CSA |
| NOM |
| Антивибрационная конструкция |
| 1 gn (f = 13… 200 Гц) в соответствии с EN/IEC 60068-2-6 |
| Гребень до гребня 1,5 мм (f = 3… 13 Гц)-привод не установлен на симметричной din-рейке-в соответствии с EN/IEC 60068-2-6 |
| Ударопрочность |
| 15 gn для 11 MS в соответствии с EN/IEC 60068-2-27 |
| Относительная влажность |
| 5… 95% без конденсации в соответствии с IEC 60068-2-3 |
| 5… 95% без капель в соответствии с IEC 60068-2-3 |
| Окружающая температура хранения |
| -25 лет. .. 70 ° C |
| Температура окружающей среды |
| -10… 40 ° C снимите защитную крышку на верхней части инвертора |
| 40… 60 °C уменьшение тока 2.2%/°C |
| Рабочая высота |
| > 1000, <2000 уменьшение тока 1%/100 м |
| <= 1000 м без |
