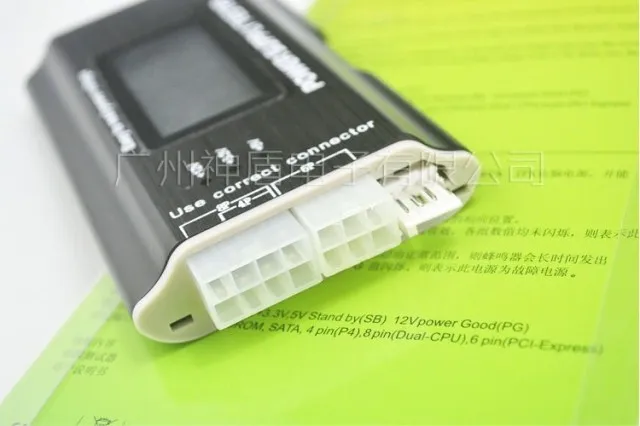

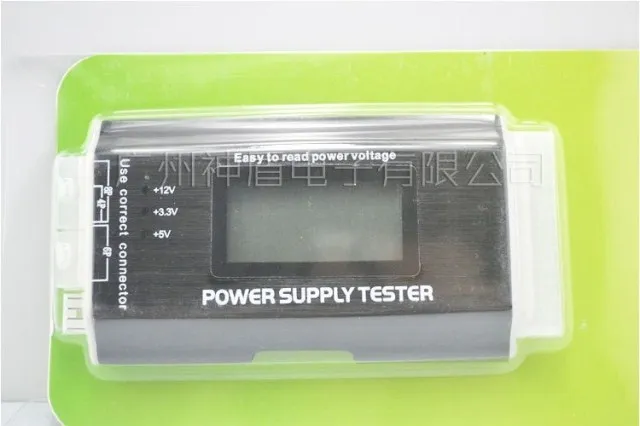

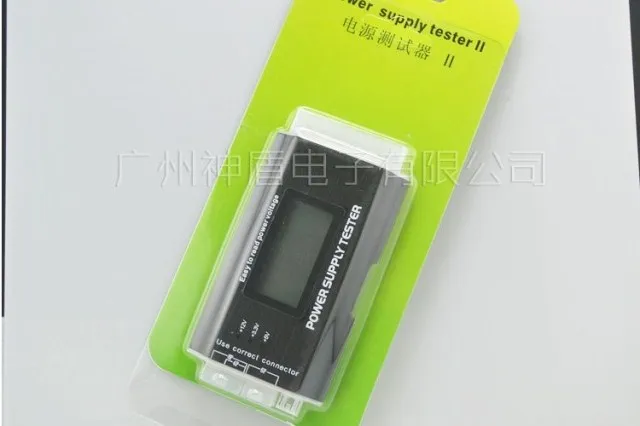

ATX тестер мощности компьютерное шасси детектор сбоя питания ЖК-дисплей Диагностика корпус из алюминиевого сплава

Введение в ЖК-тестер мощности:

1. Поддержка 20Pin и 24Pin ATX интерфейсов

2: поддержка интерфейса SATA

3. Поддержка 4-контактных и 8-контактных интерфейсов

4: поддержка графической карты pci-e 6-контактный интерфейс

5: поддержка интерфейса гибких дисков

6: поддержка интерфейса питания molex/Xeco

7: поддержка стандартного 4-контактного интерфейса питания, интерфейс жесткого диска STAT

8: тестовое напряжение + 3,3 В,-12 В, + 5В SB, + 12в1, + 12в2, + 5 В и PG значение времени

Сырье: алюминиевый сплав

Размер: около 89x63,7x17,5 мм

Вес: 120 грамм

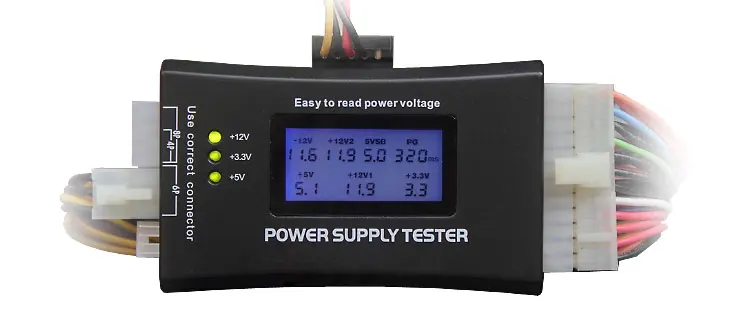

Особенности:ЖК-дисплей отображает выходное напряжение, PG и другие параметры. Когда параметры превышают нормальное значение, звуковой сигнал высылает предупреждающий звук и соответствующее значение будет мигать.

Обзор: материнская платаЖК-дисплей прибор для испытания источника питания представляет собой мощный блок контрольно-измерительная аппаратура, этот прибор для испытания источника питания нужно всего лишь должен быть подсоединен к источнику питания разъем ATX может быть простым и интуитивно понятный для того, чтобы узнать, есть ли выходная мощность является нормальным. он может обнаруживать ATX, BTX, ITX и TFX источник питания компьютера, И может отображать напряжение и PG значение каждой группы жидкого кристалла, и быстро обнаруживать производительность источника питания компьютера.

Этот прибор для испытания источника питания для получения точного результата нужно всего лишь для подключения к разъем ATX блок питания, чтобы узнать, есть ли выход каждого источник питания нормальный.Power star power test-это мощное испытательное оборудование для питания, может обнаруживать ATX, BTX, ITX, TFX мощность компьютера и может ЖК-дисплей для каждого группового напряжения и PG значения, быстрое определение мощности компьютера удобный инструмент.

Метод работы:

A. вставьте мощность 20PIN или 24PIN и P4, P6 или P8 вилки в соответствующее положение тестер мощности. (Если 20PIN или 24PIN тестер интерфейса вставлен в будильник и дисплей LL, 4 P должен быть вставлен. убедитесь, что 4 P находится в положении 4 P!

B. Включите питание, и в то же время "didi" кольца дважды, когда питание включено. Если значения каждой группы не мигают, это означает, что вход питания является нормальным.

C. если сигнал напряжения цепи не обнаружен (например, 20PIN или 24PIN разъем) или обнаруженное напряжение находится за пределами нормального диапазона, зуммер излучает предупреждающий звук "didi" в течение длительного времени, и соответствующее значение напряжения или PG отображается в мигающем состоянии, Тогда этот источник питания является неисправным источником питания!

Технические характеристики:

Напряжение входной ток: 20/40pin (блок питания ATX Блок питания)

Обнаружение напряжения: + 12 v-12 v + 5 v-5 v + 3,3 v 5VSB 12VPG

Соединительный порт: Floppy HDD COROM SATA 4pin (P4) 8pin (dual-cpu) 6pin (pci-e)

Примечание: некоторые клиенты сообщают, что + 3,3 v свет, вставленный в тестер интерфейса SATA, не включен, потому что есть 4 и 5 интерфейсов питания SATA на рынке сейчас! прежде всего, подтвердите, есть ли у вашего интерфейса питания SATA 4 провода или 5 проводов. Если есть 4 провода, нет + 3,3 В выхода. Если есть 5 проводов, есть выход + 3,3 В.

Специальное напоминание: не используйте горячую вилку!
