AVR плата UNO Plus бортовой MCU ATMEGA328P-AU UNO R3 доска комплект Улучшенная и Улучшенная Разрешение макетная плата

Описание

AVR плата UNO Plus бортовой MCU ATMEGA328P-AU для Arduino UNO R3 доска комплект Улучшенная и усовершенствованная решение макетная плата

Совместимость с Arduino UNO R3, бортовой MCU ATMEGA328P-AU

Обзор

UNO Plus-это плата разработки, совместимая с Arduino UNO R3, улучшенное и улучшенное Альтернативное решение для Arduino UNO R3.

Преимущества

UNO Plus	UNO R3	Примечания
Рабочее напряжение	5 В/3,3 В	5 V	Двойной уровень напряжения для поддержки большего количества щитов
Сброс	Боковая	Вертикальный	Боковая кнопка удобна в использовании при подключении к экрану
Загрузчик переключатель	Да	Нет	Плата может быть настроена для запуска программы сразу после включения выключателем
Разъем USB	Микро USB	Тип usb B	Микросоединитель более широко используется, и щиты больше не будут блокироваться во время подключения
DC jack	Низкий профиль	Нормальной высоты	Щиты больше не будут блокированы во время подключения
Мощность выход заголовка	Да	Нет	Обеспечение 5 В/3,3 В выходной мощности или общего заземления с другими досками
3,3 V Выходная мощность	800mA Max	150mA Max	UNO Plus обладает более высокой возможностью вождения
Осциллятор	Кварцевый резонатор	Керамический резонатор	Кристаллический осциллятор подходит для применения, где требуется точная ссылка на часы
АЦП канал	8	6	CFG используется в качестве ADC6 по конфигурации, и ADC7 из резерва PIN
Подключения с Прототип Макет	Поддерживается	Не поддерживается	Припои подушечки предоставляются для DIY интерфейсов для подключения с прототипом макетной платы
USB драйвер	Совместимость со всеми основными системами	Не совместим с WIN7/WIN8 Express Edition	Не удалось установить драйвер благодаря встроенному FT232
Встроенное программное обеспечение крепления	Поддерживается	Не поддерживается	Прошивка может быть зафиксирована с помощью встроенного FT232, не требуется дополнительный программатор

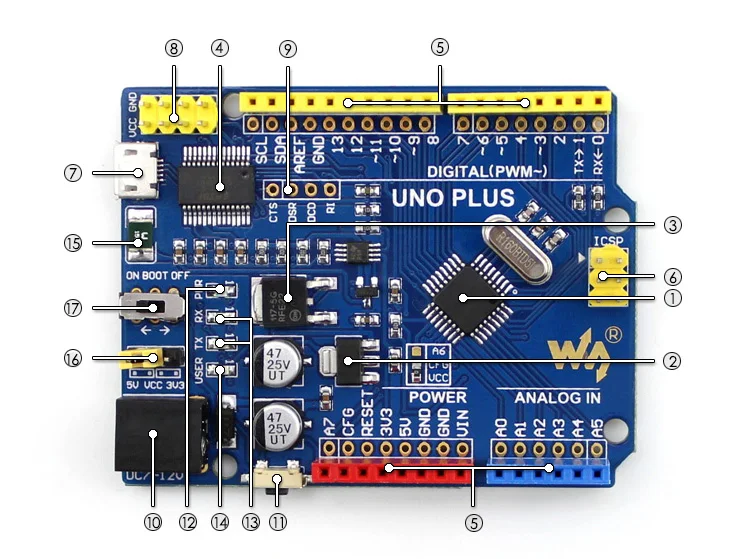

Что находится на UNO Plus

AVR плата UNO Plus бортовой MCU ATMEGA328P-AU UNO R3 доска комплект Улучшенная и Улучшенная Разрешение макетная плата

ATMEGA328P-AU AMS1117-3.3:3,3 V регулятор напряжения NCP1117ST50T3G:5 V регулятор напряжения FT232RL:USB UART конвертер Интерфейс Arduino Совместим со стандартным интерфейсом Arduino с двумя дополнительными аналоговыми входами A6 (config CFG), A7 Припои подушечки, поддерживает макет прототипа ICSP интерфейс MICRO USB разъем:Для загрузки программы или последовательного порта Мощность выход коллектора:3,3 В или 5 В, уровень напряжения, настроенный бортовым переключателем конфигурации питания, используется в качестве выхода питания или общего заземления с другими платами FT232 Контакты:Для сжигания загрузчика в микроконтроллер DC Входное напряжение:7 V ~ 12 V Кнопка сброса Мощность индикатор Серийный порт Rx/Tx индикатор Пользовательский светодиодный Мощность конфигурации переключатель:Для настройки рабочего напряжения Загрузчик Выбор переключателя Включение: плата будет сброшена при обнаружении питания или других устройств USB, подключенных к ПК Выключение: встроенная программа работает сразу же, когда питание, и плата не будет сброшена, когда другие usb-устройства были обнаружены, соединяясь с ПК
