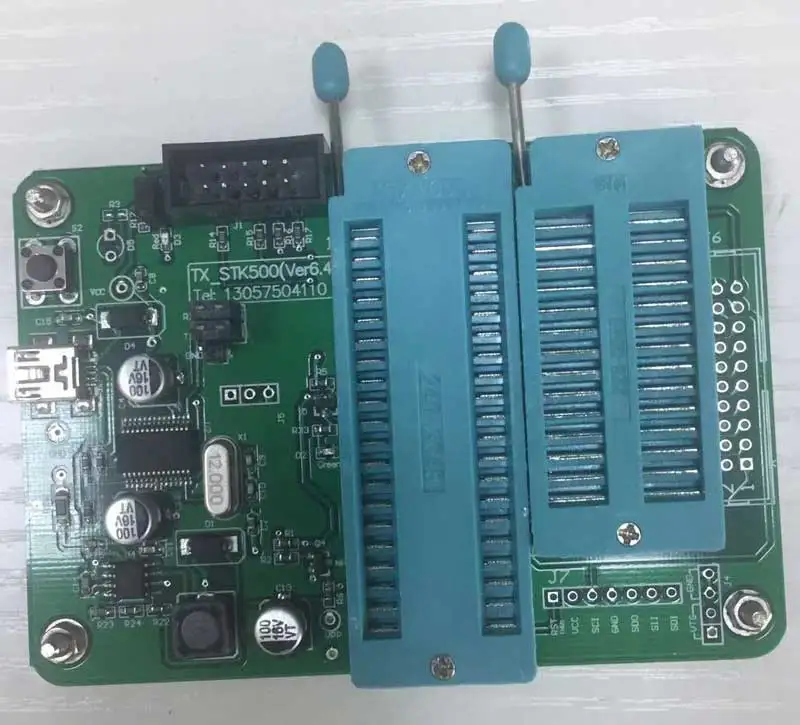

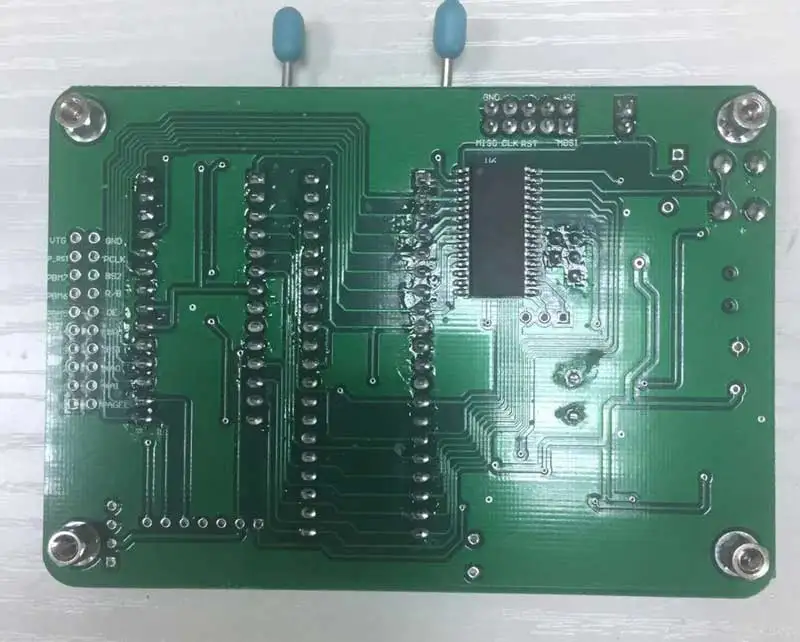

AVR высокий программатор напряжения высоковольтный последовательный USB к последовательному порту, ISP STK500 четыре в одном параллельном

Описание

Старшие инженеры проектируют Этот программатор для оптимизации программного обеспечения и оборудования. Общая схема проста и благородна. Компоненты чипа сварены машиной. Производительность Стабильная и надежная. Четыре функции интегрированы и экономически эффективны. Это первый выбор для инженеров по разработке микросхем AVR.
С высоким уровнем программатор напряжения, разработанных компанией совместим с Atmel официальный stk500. Он поддерживает параллельное программирование высокого напряжения, последовательное программирование высокого напряжения, программирование ISP и три последовательных адаптера USB-to-ttl. Поддерживает восстановление бит предохранителя для чипа, который не может выполнить ISP из-за неисправной конфигурации предохранителя. Функции программирования ISP соответствуют функциям AVR ISP программатор Atmel, что позволяет онлайн программировать микроконтроллеры AVR 3,3 V или 5 V. Скорость программирования быстрая, и все Поддерживаемые устройства. Программатор имеет отличную поддержку для нового одночипового компьютера, такого как Atmega328P, в связи с использованием официального протокола программирования и алгоритм. С высокой программатор напряжения Stk500, продукт, разработанный с чипом AVR «немедленно сильный», и больше не нужно бояться использования программирования ISP mode после блокировки IC из-за неправильной работы, в результате чего происходит меньшая экономичность и более значительные умственные стресс. Он с высокой программатор напряжения stk500 v6.4. Разработка микросхемы AVR проста.

Программист может использовать в последних вершинах, таких как AVR Studio V4; V5; V6.2. Также можно использовать для прямой и быстрой программирования микроконтроллер припаянный на целевая плата в режиме ISP в ICC и CVAVR, BASICAVR и других интегрированных средах разработки. Программатор поддерживает те же устройства, что и официальный stk500, и поддерживает почти все программы микроконтроллера серии AVR.

На программаторе есть два замка, которые поддерживают прямое Программирование наиболее часто используемых чипов Atmega16 и Atmega8. Если другие программирования сигнала шпильки при сталкивании с эти две серии несовместимые чипы, сигналы могут подключаться через программирования сигнальные выводы. Выполнение высоковольтных программирований на соответствующих контактах IC.
ПК, Поддерживаемое программное обеспечение программатором, является AVR Studio, версия может быть V4.19 или v5.0, v6.1 и последняя версия V7.0.
Пять, ответы на часто задаваемые вопросы
5,1. Каковы преимущества программатора STK500 по сравнению с универсальным программатором AVR-ISP?
В дополнение ко всем функциям AVR-ISP, TX-STK500 программатор также имеет высоковольтный режим программирования, что подходит для высокоскоростного программирования чипов и восстановления предохранителей, когда Блокировка IC с исп-режимом программирования ошибок. Для необходимости использования ISP pin в качестве GPIO, программирование высокого напряжения является единственным инструментом, который может многократно программироваться, потому что ISP режим может быть запрограммирован и установлен только один раз. После установки RST pin к порту IO, он больше не может использовать. Программирование с ISP, эта ситуация особенно важна для 8-pin крошечные серии микроконтроллеры (например, ATTINY13A).
Алгоритм программирования ISP и протокол программатора STK500 разработаны правительством. Таким образом, он более надежный. При настройке предохранителя новой модели это не будет неправильно. Универсальный ISP программист не поддерживает и не поддерживает новую модель. Проблема, особенно при установке положения предохранителя, будет запутанной.
5,2 каковы сходства и различия между STK500 и официальным STK500?
STK500 официальный протокол цепи и связи. Благодаря оптимизированному дизайну функция программирования такая же, как и оригинальная плата, но стоимость улучшена. Улучшенная часть состоит в том, чтобы использовать usb-порт для завершения связи, а Встроенная импульсная схема 12 В, нет необходимости в настройке внешнего источника питания, оригинальный STK500 является последовательным портом RS232 и оснащен адаптером питания для правильной работы.
5,3. Есть ли в ключевой программист поддержки целевая плата 3,3 V блок питания для программирования ISP операцию?
TXSTK500 может надежно поддерживать 3,3 V и 5 V системы питания для программирования ISP. Если вам необходимо программировать ISP режим для системы питания 2,5 в, пожалуйста, свяжитесь с заказчиком. Стандартная конструкция этой платы поддерживает дизайн диапазона 3,3 V-5 V.

5,4. Как гарантировать горелку?
Срок гарантии писателя составляет три месяца. В течение более трех месяцев стоимость взимается только за техническое обслуживание. Курьерская плата за поддержку является AA и каждый платеж.
