Автоматический Бак-ускоренная подзарядка модуль постоянного тока постоянного напряжения Высокое напряжение версия 10-60 в вход максимум 6А

ITPS-106008-это постоянный ток постоянного напряжения, который может автоматически подтягивать и уменьшать напряжение. Он предназначен для аккумуляторов высокого напряжения и большой емкости.

Автоматический подъем напряжения отличается тем, что входное напряжение может быть выше или ниже, чем напряжение батареи, в то время как напряжение зарядки остается стабильным, и модуль автоматически переключается между режимами boost и buck. например, если напряжение зарядки устанавливается как 13,8 В, Аккумулятор можно заряжать стабильно, когда входное напряжение варьируется от 10 до 58 В.

Этот модуль можно использовать в качестве зарядного устройства для литий-ионной батареи, литий-полимерной батареи и свинцово-кислотной батареи. Его также можно использовать для всех видов домашних компьютеров и электрических устройств, питаемых от батарей.

Диапазон применения

Домашняя система зарядки

Зарядка автомобиля. Автомобили, грузовики, автобус и строительные грузовики могут быть использованы. Можно подключить к ACC зарядное устройство управления сигналом.

Характеристики продукта

Диапазон входного напряжения: 10 ~ 58 В постоянного тока

Максимальный входной ток: 10А

Напряжение зарядки: 4-48 в непрерывно регулируется, встроенный многопетельный прецизионный потенциометр регулировки. по умолчанию доставка 12,6 В, ток зарядки: 0,6-6a непрерывно регулируется, встроенный многопетельный прецизионный потенциометр регулировки. по умолчанию доставка 1A

Максимальная мощность зарядки может достигать 200 Вт

Высокая эффективность синхронного подъемного напряжения зарядки, высокая эффективность зарядки до 97%

Типы аккумуляторов: свинцово-кислотная батарея, литий-ионный, литий-полимерный, литий-Железный фосфат батарея

Зарядки: постоянный ток, постоянное давление, полная остановка, предотвращает излишнюю зарядку.

Решение о отключении зарядки: когда ток зарядки меньше 0,1 раз от заданного значения, зарядка завершена.

Когда Входная мощность выключена, батарея не будет возвращена на вход

Красный и зеленый индикатор зарядки.

RU Дистанционное включение управления терминалом, можно выключить или включить зарядку внешним сигналом. Он может быть подключен к сигналу ACC для управления зарядное устройство для осуществления бортовой зарядки

Импортные высокой емкости керамический конденсатор поверхностного монтажа и высокой низкочастотное сопротивление электролитический конденсатор с алюминиевой крышкой, фильтр, устойчивый к высоким температурам, стабильно.

Импортированное магнитное кольцо самоиндукции Ферро-Си-ал

Большой черный алюминиевый оксид радиатора

Tvs-переходная Защита от перенапряжения на входном терминале

Введите небольшой предохранитель сменного размера

Входное напряжение и защита от перенапряжения. (пороговое напряжение защиты от низкого напряжения может быть настроено в соответствии с требованиями заказчика)

Отсутствие защиты обратного подключения, полярность входного питания обратное соединение повредит модуль

Лампа-переключатель защиты от перегрева, когда температура слишком высока, чтобы остановить работу, когда температура нормальная, чтобы вернуть к работе

Выход защита от короткого замыкания

Винт концевая кабельная муфта.

Рабочая температура:-20 ~ + 85 ℃

Размер: 96,5X38X24 мм

Технические характеристики

Если не указано иное, Условия работы: входное напряжение 24 В, выходное напряжение 12,6 в, температура окружающей среды 25 ℃.

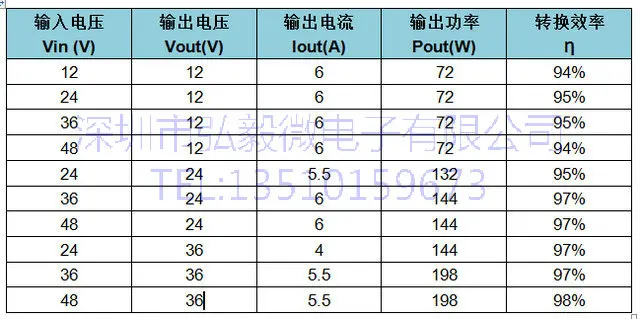

Типичные Входные/выходные характеристики

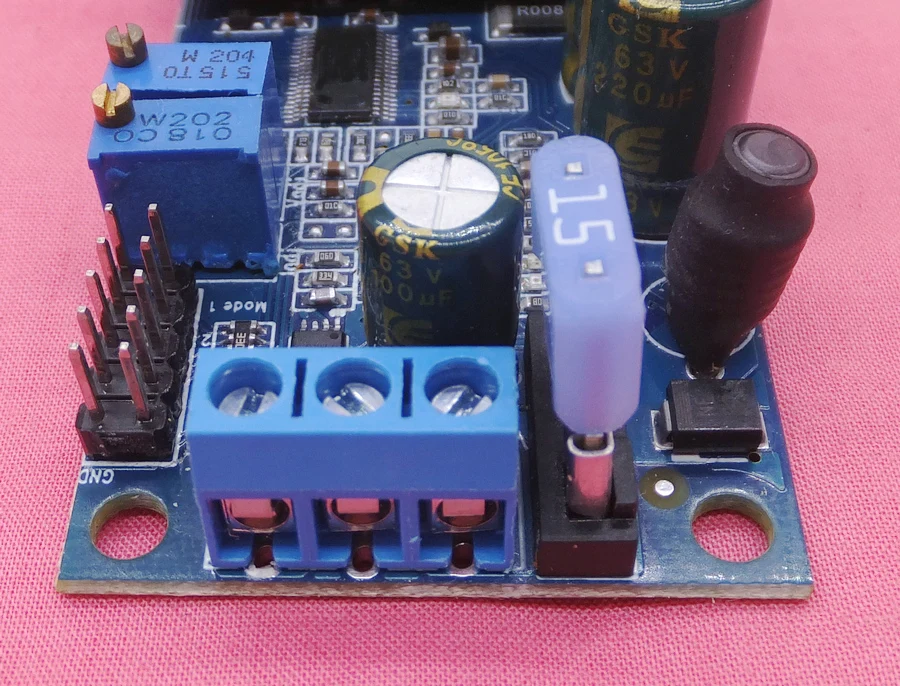

Инструкции по подключению

Определение типа:

1. EN, включите терминал, подключите низкий уровень для выключения зарядки, и модуль входит в режим ожидания низкой мощности. Подключите высокий уровень для открытия зарядки.

2. GND, входное отверстие, подключение к отрицательному полюсу входной мощности

3. Вин +, входной положительный полюс, подключение к положительным полюсу входной мощности

4. VO +, подключите положительный электрод аккумулятора

VO-подключение к отрицательному электроду батареи

Потенциометр:

VR1: зарядный ток регулирующий потенциометр. 1а отправляется по умолчанию.

VR2: потенциометр регулятора напряжения зарядки. Отправка по умолчанию составляет 12,6 в.

Светодиодные лампы:

LED1: красный, яркий, когда аккумулятор не подключен или когда зарядка завершена, и выключен при зарядке.

LED2: зеленый индикатор зарядки. ВКЛ при зарядке, ВЫКЛ при полном или не подключенном.

JP1: выход из этого гнезда, когда требуется внешний светодиодный индикатор. как на напряжение внешнего светодиодный отличается от того, что на бортовой светодиодный необходимо удалить бортовой светодиодный при подключении внешний светодиодный, в противном случае, внешний светодиодный индикатор не загорается. метод проводки:

JP2: запасная розетка.

Инструкция по использованию:

1. Подключите входную мощность.

2. отрегулируйте напряжение зарядки. не подключайте батарею в первую очередь, Используйте мультиметр для отслеживания напряжения аккумулятора в конце модуля, и Отрегулируйте потенциометр VR2 на плате, чтобы напряжение зарядки отвечало требованиям аккумулятора. не подключайте Аккумулятор для регулировки напряжения зарядки, В противном случае он выгорит модуль или аккумулятор. Включите напряжение зарядки по часовой стрелке. Отправка по умолчанию составляет 12,6 в.

Различные батареи имеют разное напряжение отключения, пожалуйста, отрегулируйте в соответствии с спецификациями аккумулятора. Напряжение отключения зарядки от обычной батареи является следующим:

3. отрегулируйте ток зарядки. после регулировки напряжения зарядки Подсоедините батарею, намотайте Амперметр на положительный электрод электрода, поверните ток зарядки для регулировки потенциометра VR1, обратите внимание на амперметр, и Отрегулируйте ток зарядки до соответствующего значения. поверните ток зарядки. 1а поставляется по умолчанию.

Батареи различной емкости обладают различными токами зарядки. как правило, ток быстрой зарядки составляет 0,3-0,4 раз емкости аккумулятора, в то время как медленный ток зарядки составляет около 0,2 раз емкости аккумулятора. например, мой литиевый аккумулятор составляет 10 Ач, и ток быстрой зарядки может быть установлен как 10ah× 0. 4 = 4A, И время зарядки составляет около 2,5 часов. медленный ток зарядки можно установить как 10ah× 0. 2 = 2А, и время зарядки составляет около 5 часов. для определенного тока зарядки, пожалуйста, обратитесь к спецификации, предоставленной производителем батареи.
