Описание
Независимая Выходная плата, поддержка coaxialRS422 0,5 Vlevel, TTLlevel, волоконно-оптический выход, сбалансированный выход
\
Inputspdifчастота дискретизации поддержка 44,1 кГц ~ 192 кГц, максимальный выход поддерживается оптическим fiber96K SPDIF!
\
Подробные инструкции см. В следующих инструкциях
\
\
\
.
\
\
Все конденсаторы изготовлены из MurataX7R COGMaterial емкости, обеспечивают качество сигнала
\
\
\
\
\
Плата часов output176.4KHzsignal
\
\
\

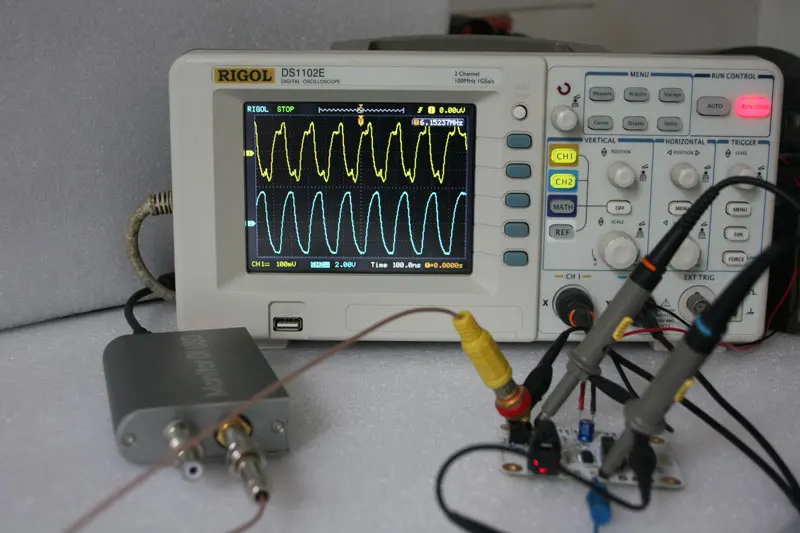

Сравнение эффектов выходной платы, желтая линия является входным сигналом, синяя линия-выходным сигналом
\
\
\
\
Следующие измерения sttl коаксиальный AESInterface pair44.1K 96 K 192 K выходной сигнал формы сигнала:
\
Источник SPDIFSound: USD01 RCAOutput порт
\
Осциллограф: DS1102E
\
Пояснение: желтая линия-это входной сигнал, синяя линия-это выходной сигнал
\
Ttl:
\
44,1 K
\
\
\
96 K
\
\
\
192 K:
\
\
\
Объясните: TTL выход is0.01uF (X7R) емкостный выход муфты, load10K (см. Схему схемы для деталей), сигнал будет идеальным, звонок также очень хороший
\
\
Коаксиального кабеля:
\
44,1 K
\
\
\
96 K
\
\
\
192 K
\
\
\
Пояснение: коаксиальный выход является трансформаторным Соединенным выходом, Пик выходной волны является плавным при высоком отборе проб, это решение характеристики трансформатора, не так быстро, как прямое Емкостное соединение, но кольцо края было очищено
\
\
AES (AES-Осциллограф GND):
\
44 K
\
\
\
96 K
\
\
\
192 K
\
\
\
Пояснение: выход AES-это трансформатор, соединенный выход, Пик выходной волны плавен под высоким отбором, это решение характеристики трансформатора, не так быстро, как прямое Емкостное соединение, но кольцо края было очищено
\
\
\
\
\
\
\

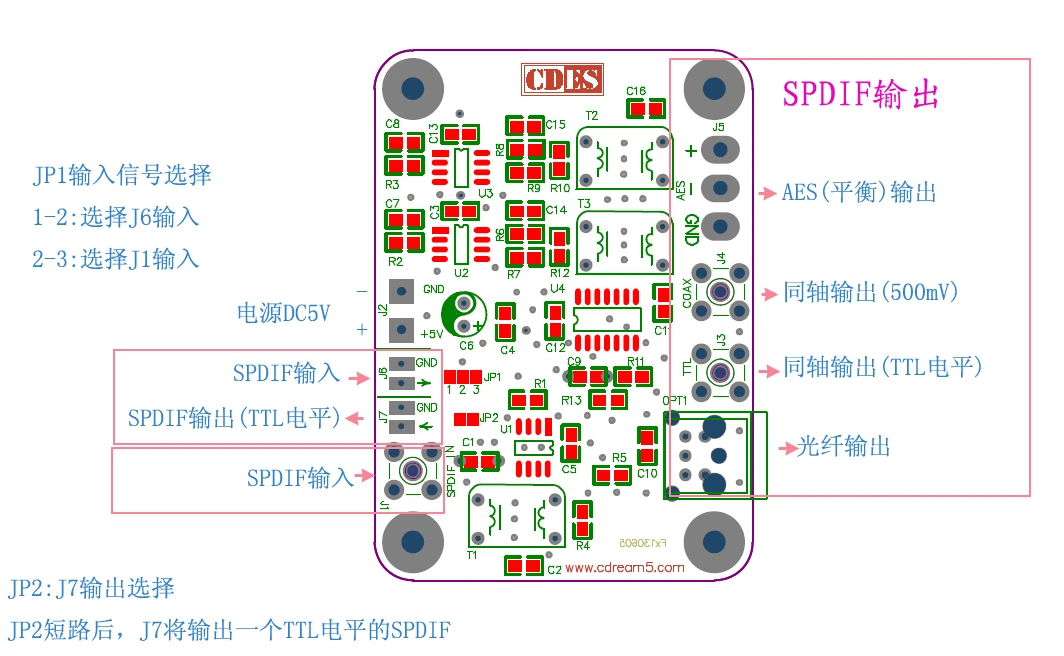

Описание интерфейса выходной платы:
\
\
\
SPDIFOutput платы:
\
1. Выходная поддержка коаксиального, оптоволоконного выхода; Рекомендуемая use50OhmBNCCoaxial передача
\
2. Входное напряжениеDC 5 V
\
3. Поддержка44,1 K ~ 192 KSPDIFsignal
\
4. UseDS8921Buffering вход и выход
\
5. Поддержка уровня sums422level
\
6. Поддержка outputtllevel direct outputSPDIFsignal
\
\
\
\
\
\
\
\
'
