Описание
Для сварки комплектов требуется определенная электронная технологическая основа, пожалуйста, предоставьте свои собственные инструменты, такие как мультиметры и паяльники.
Этот комплект не припаян, отгрузка-все разбросанные электронные компоненты, водонепроницаемая коробка не пробивается, изображение готового продукта, отображаемое в магазине, только для справки при покупке.
\
В этом наборе используются магнитные кольца большого размера NXO-100 и эмалированный провод диаметром 1 мм. Он может работать в коротком диапазоне 1-30 МГц и выдерживает 100 Вт-200 Вт. Это 1:1, 4:1, 9:1 и т. Д. Идеальный комплект для магнитного кольца балун.
\
\

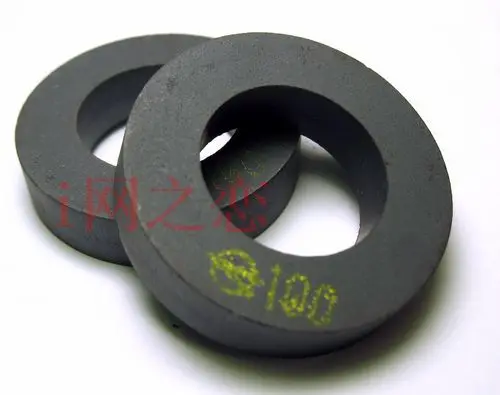

Магнитная модель спасательного круга: NXO-100
Магнитный материал кольца: никель-Цинковый Ферритовый
Магнитная проницаемость: 100
Размеры: Наружный диаметр 31 мм * внутренний диаметр 18 мм * высота 7 мм
Частота центра: 15 МГц
Частота применения: 1-30 МГц
\
Размер водонепроницаемого корпуса: 65 мм * 60 мм * 35 мм
\
\
Этот комплект не припаян, отгрузка-все разбросанные электронные компоненты, водонепроницаемая коробка не пробивается, изображение готового продукта, отображаемое в магазине, только для справки при покупке.
\
Руководство по производству содержит три соотношения 1:1, 1:4 и 1:9, и выбор основан на фактической используемой антенны.
\
\
1:9 балун, длина длинной антенны должна быть использована
\
Из-за удобства эрекции, иногда вентиляторы могут выбирать только Длинные Антенны, но независимо от длины используется, лучше всего взять балун. Если выбрана подходящая длина и подходит для окружающей среды, балун может также использоваться без регулировки неба. См. Ниже длину.
На рисунке 1 показан первый столбец: длина длиннолинейной антенны (метров), длина второй колонны в футах (1 фута = 0,30448 метров), а другая-это соотношение стоячая волна для каждой ленты.
Соотношение стоячая волна длиннолинейной антенны относится к длине линии. Swr (соотношение стоячая волна) варьируется в зависимости от местности, направления линии, условий грунта и грунта. Для наилучших результатов используйте самую длинную линию в списке на рисунке 1, которая соответствует вашим условиям установки.
\
Учитывая частоту 7100 кГц в качестве примера, когда выбрана антенна с длинной линией, Предпочтительная длина антенны составляет "53,3 метров, стоячая волна-1,1", или "16 метров, стоячая волна 1,1 ", а эрекционное пространство также может быть" 8,8 метров ". Стоячая волна 1,2 ". Дневной сдвиг для регулировки стоячая волна. Когда длина антенны подходящая и стоячая волна очень маленькая, вы можете использовать небо.
