Baytrail-D/I/M процессор J1800 8-36V Промышленная материнская плата DDR3L 5* RS-232 1* RS-485/RS-422

Описание

Baytrail-D/I/M процессор J1800 8-36 V Промышленная материнская плата DDR3L 5 * RS-232 1 * RS-485/RS-422

J1900 \ J1800 \ E3845;

Встроенная память 2G \ 4G;

Бортовой 16/32/64G SSD (опционально)

5 * RS-232, 1 * RS-485/RS-422;

Поддержка сенсорного экрана (4 провода 5 провода 8 провода);

Поставка 8-36 в напряжение питания;

Размер 154,8x117,4 мм

Принимает Baytrail-D/I/M процессор;

Процессор	Процессор	Поддержка процессора Baytrail-I/D/M (J1900 \ J1800 \ E3845)
	Процессор посылка	NEC и BGA
	Чипсет	Поддержка процессора Baytrail-I/D/M
	BIOS	EFI BIOS
Память	Технология рамки	Одноканальный DDR3L 1066/1333 МГц
	Ёмкость	Встроенный 2 ГБ/4 ГБ DDR3L
	Разъем	1х Разъем для карты памяти, макс. 4 Гб оперативной памяти (опционально)
Видео	Графический контроллер	Intel HD Графика
	Двойной LVDS	LVDS поддерживает двухканальный 24bit LVDS, разрешение максимум: 19201200, EDP разрешение максимум: 25601600 (LVDS & EDP дисплей в качестве варианта)
	VGA	VGA Максимальная resolution2048x1536
	HDMI	Максимальное разрешение HDMI 1920x1080
	Двойной дисплей	LVDS + VGA, LVDS + HDMI, HDMI + VGA синхронный или асинхронный дисплей
Панель ввода/вывода	Порты	1 * VGA 1 * HDMI 1 * USB3.0 1 * USB2.0 2 * RJ45 Lan 1 * Линейный выход/микрофон в (1 * Кнопка сброса, 1 * индикатор питания, 1 * индикатор жесткого диска, 1 * Кнопка быстрого переключения)
Сеть	Контроллер	2 * Intel I211Gigabit Ethernet LAN, RJ45 порты
Аудио	Контроллер	Realtek HD ALC662 аудио (линейный вход, линейный выход, микрофон)
Супер ввода/вывода	Контроллер	NCT6106D
Аппаратные средства мониторинга	Сторожевой	0-255second, код образца опционально
Аппаратные средства мониторинга	Охладитель воздуха	Теплоотвод из алюминиевого сплава с вентилятором (без вентилятора)
Вход/Выходной интерфейс	USB	5 * USB2.0, 1 * USB3.0 максимальная поддержка + 5 В/1A
	Последовательный порт	5 * rs-232, 1 * RS422/485 (опционально), RS485 поддерживает автоматическое управление потоком
	Сенсорный экран	Поддержка сенсорной панели (4 провода 5 провода 8 провода M_PCIE1 только поддерживает s PCIE протокол устройств, когда сенсорный экран доступен)
	GPIO	8 бит, код образца, бесплатный вход или выход, 3.3В @ 24ма
Расширенный автобус	Mini-PCIE	2 * слот Mini-PCIe, поддержка PCIe и usb-устройства (M_PCIE1 поддерживает только устройства s PCIE protocol, когда сенсорный экран доступен, MINI-PCIE2 поддерживает только короткие карты s)
Коробка для хранения	SATA	1 * Разъем SATAII, максимальная скорость передачи 3 Гб/(встроенный SSD опционально)
	M-SATA	1 * M-SATA разъем, поддержка протокола SANDISK (максимальная скорость передачи до 3 ГБ/сек.)
	SSD	Бортовой 16/32/64G SSD/SATA (опционально)
Питание	Мощность потребления	Поддержка 8-36 V Широкий источник напряжения
Рабочая среда	Рабочая температура	-20℃ ~ + 60℃
	Температура хранения	-40 ℃ ~ + 85 ℃
	Рабочая влажность:	0% ~ 90% (без конденсации)
	Влажность при хранении	0% ~ 90% (без конденсации)
Измерение	Система	Windows7 Windows10 Линукс Android
Размер	154,8x117,4 мм
Вес	0,5 кг
Сертификаты	Сертификация	CE, ROHS, FCC

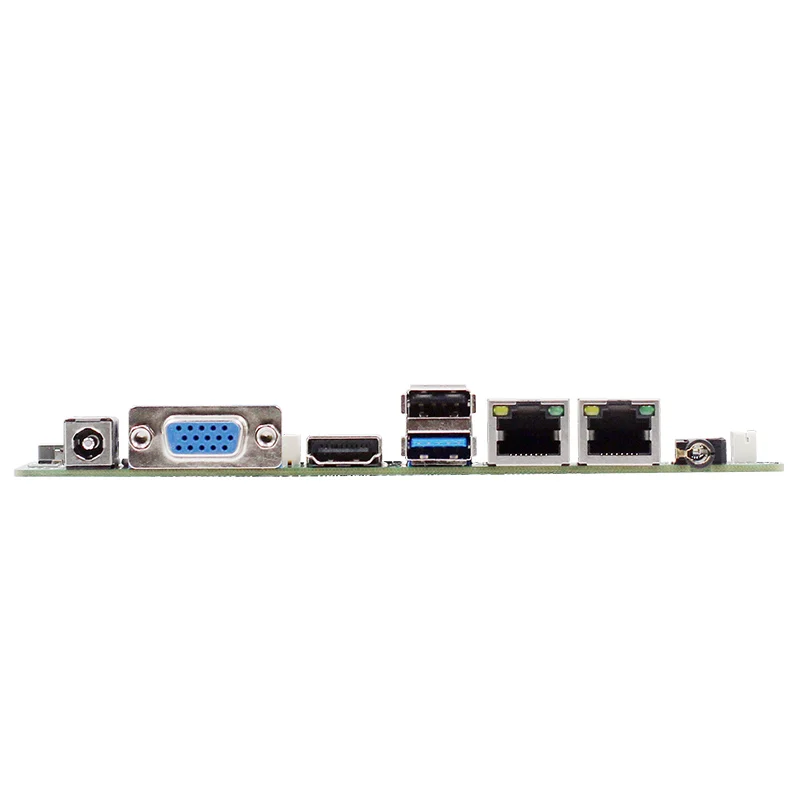

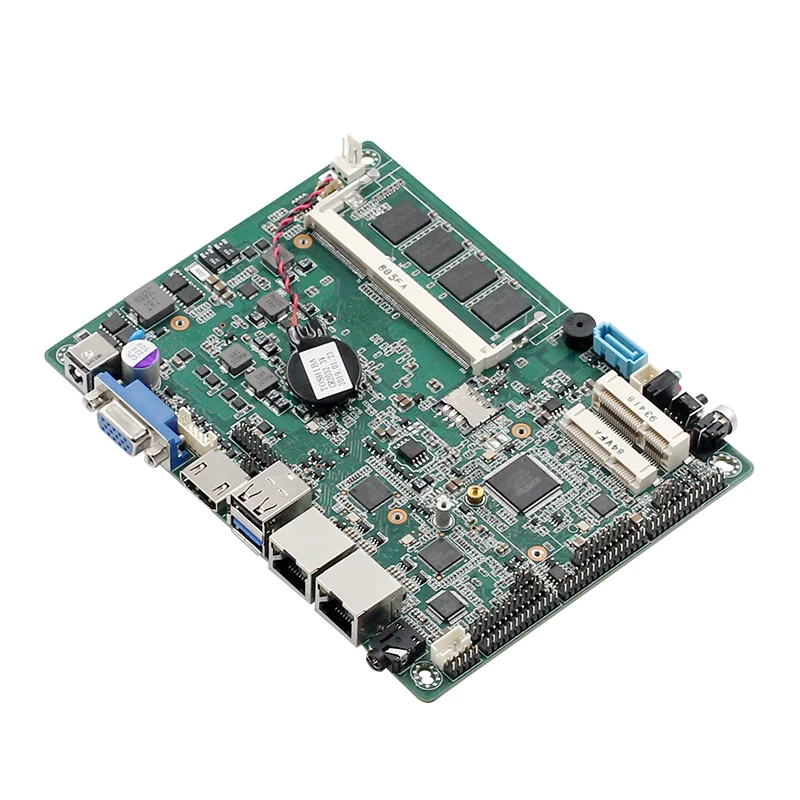

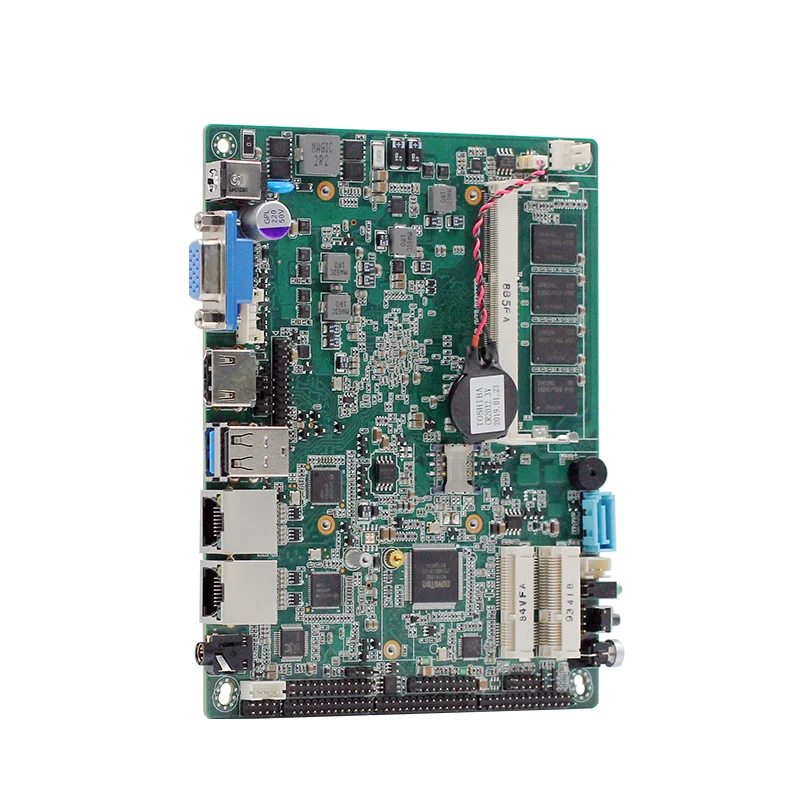

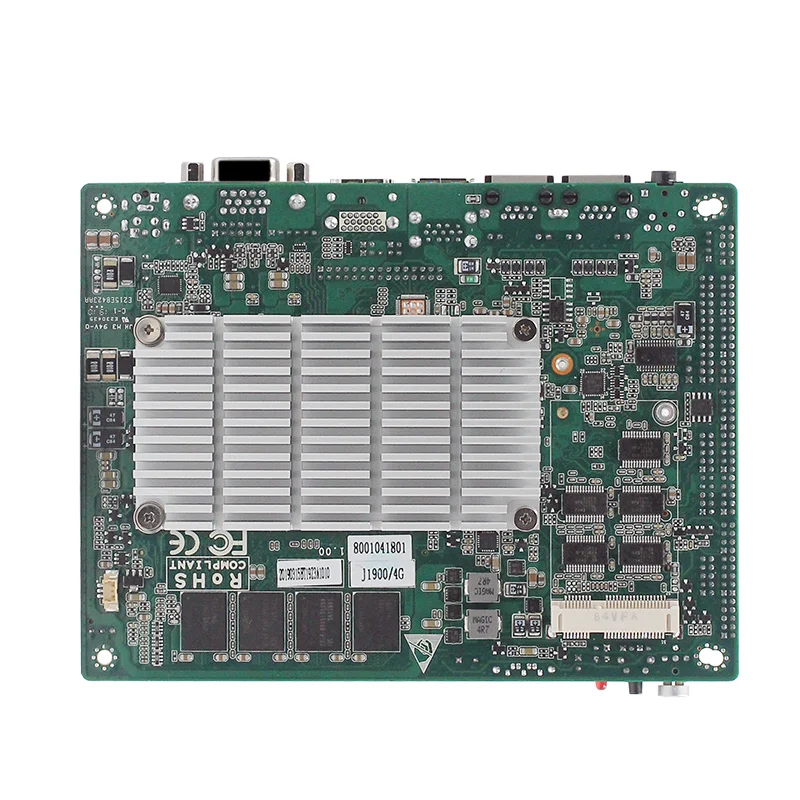

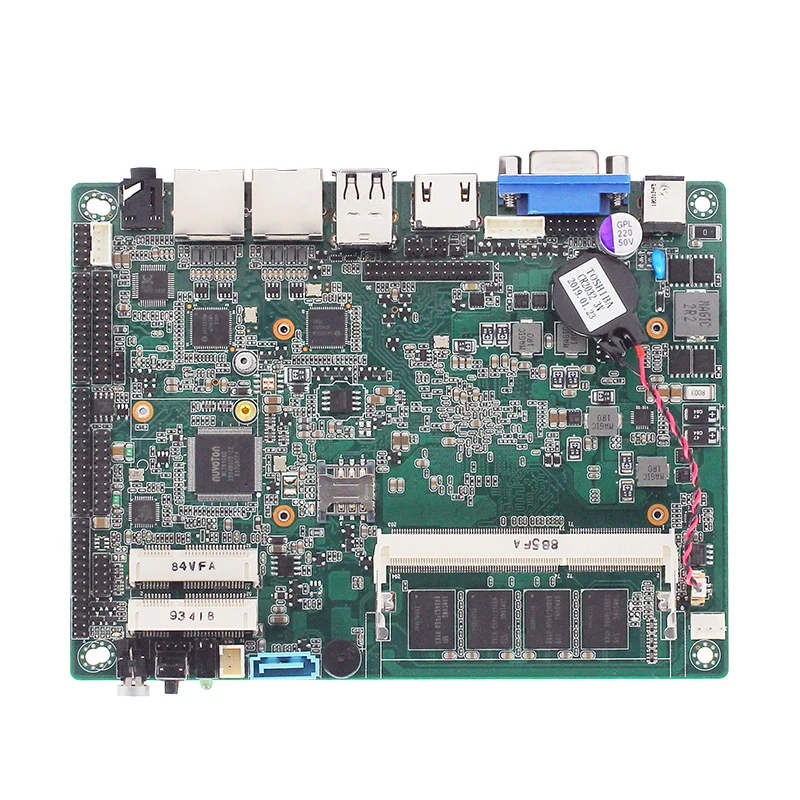

Фото товара

Baytrail-D/I/M процессор J1800 8-36V Промышленная материнская плата DDR3L 5* RS-232 1* RS-485/RS-422

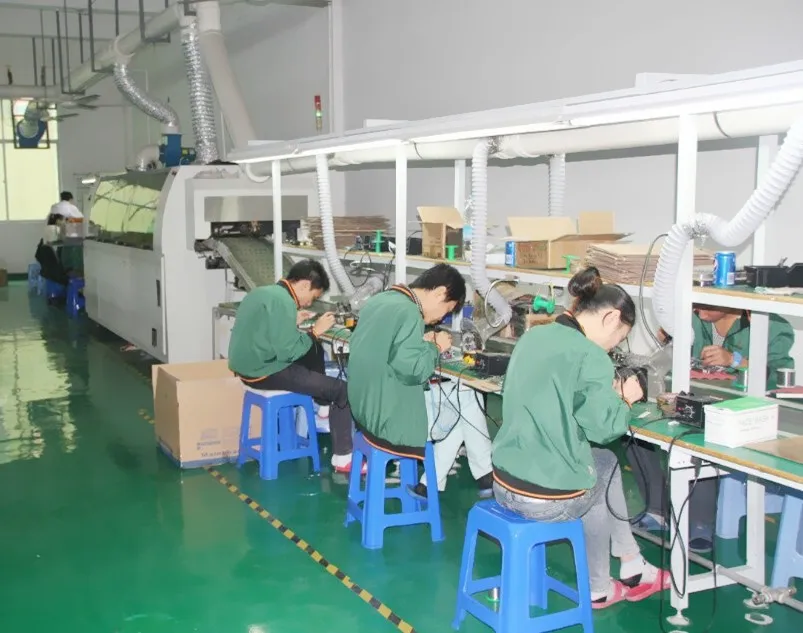

Информация о производстве:

Baytrail-D/I/M процессор J1800 8-36V Промышленная материнская плата DDR3L 5* RS-232 1* RS-485/RS-422

Наши услуги

1. Проблема качества: Мы тщательно проверяем каждый продукт перед поставкой, и предоставляем 3 года гарантии, если вы обнаружите проблемы, пожалуйста, свяжитесь с нами вовремя

2. Проблема дизайна: мы можем сделать дизайн по требованию заказчика.

3. Проблема упаковки: коробка с вашим собственным логотипом доступна.

4. Другие проблемы: о производительности и безопасности продукции, вы также можете проконсультироваться с нашими инженерами.

5 sopport OEM и ODM

Примечание: В комплект поставки не входят адаптер питания, память и жесткий диск, модуль wifi.
