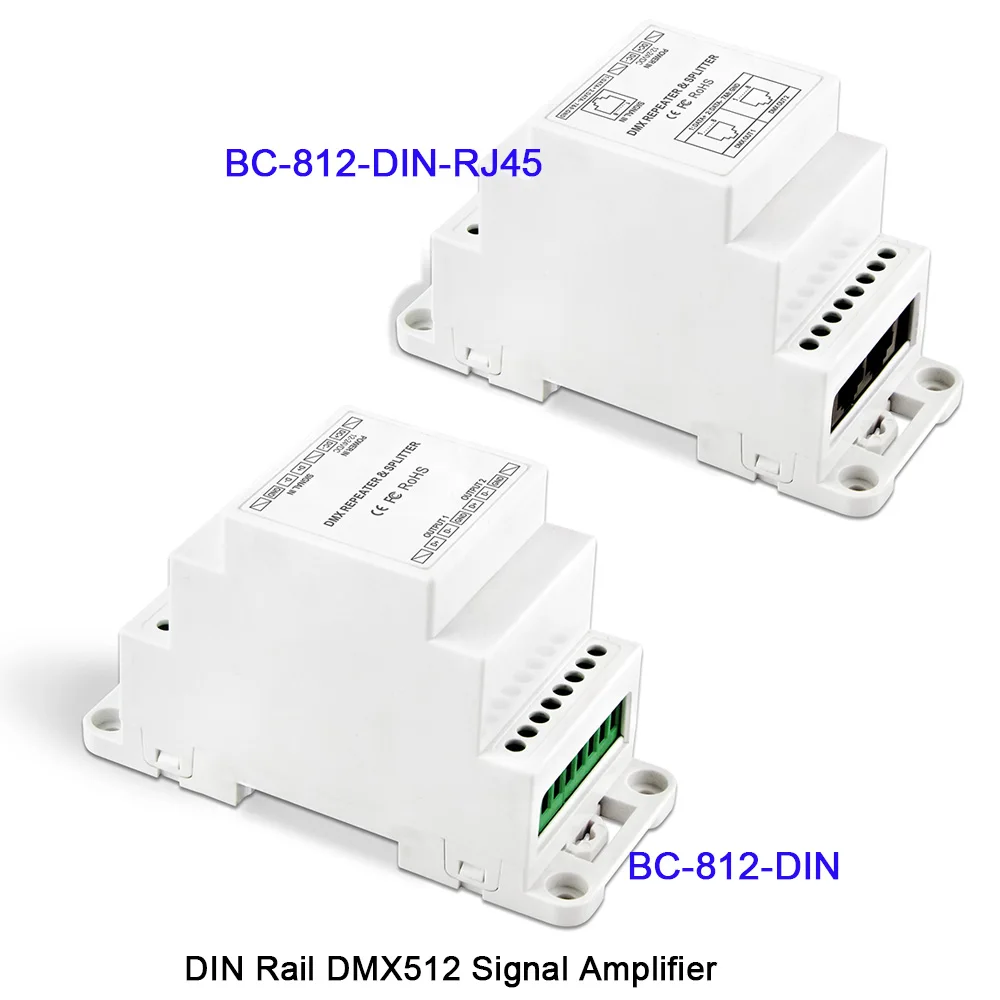

BC-812-DIN/BC-812-DIN-RJ45 DC12-24V din-рейку led DMX512 усилитель сигнала Один входной канал, два выходных канала DMX контроллер

Добро пожаловать, чтобы использовать усилитель сигнала DIN Rail DMX512, который разработан для формирования и расширения ослабленного сигнала DMX512 после передачи на большие расстояния. Он имеет два выходных канала; есть Оптическая изоляция между входом и выходом, каждый интерфейс имеет независящую электрическую изоляцию, есть неправильная защита проводки на входе и выходе DMX Порт, чтобы избежать помех к системе управления DMX512, гарантия DMX сигнал может передавать на все оборудование управления освещением, и повышение общей надежности цифрового управления освещением Система.

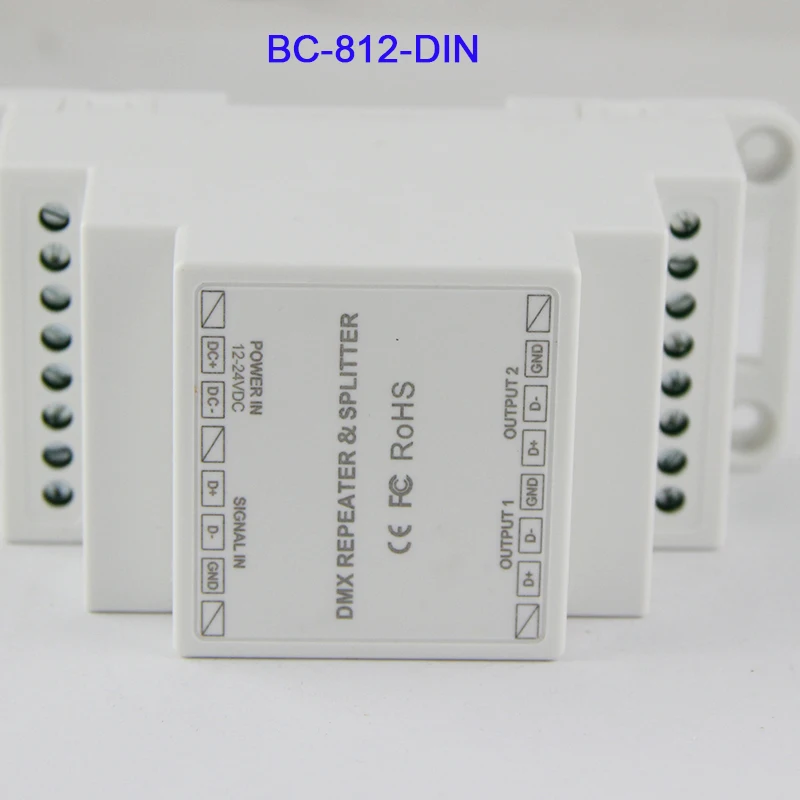

Партномер:Din-рейка DMX512 усилитель сигнала(BC-812-DIN)
Вход напряжение: DC12V-DC24V
Входной сигнал: DMX512/1990
Выходной сигнал: DMX512/1990
Входной/выходной канал: Один входной канал, два выходных канала
Входное/выходное изолированное напряжение: 3000 В постоянного тока
Разъем сигнала DMX512: клеммный блок
Размеры: L111×W46×H66 (мм)
Вес (вес брутто): 107 г

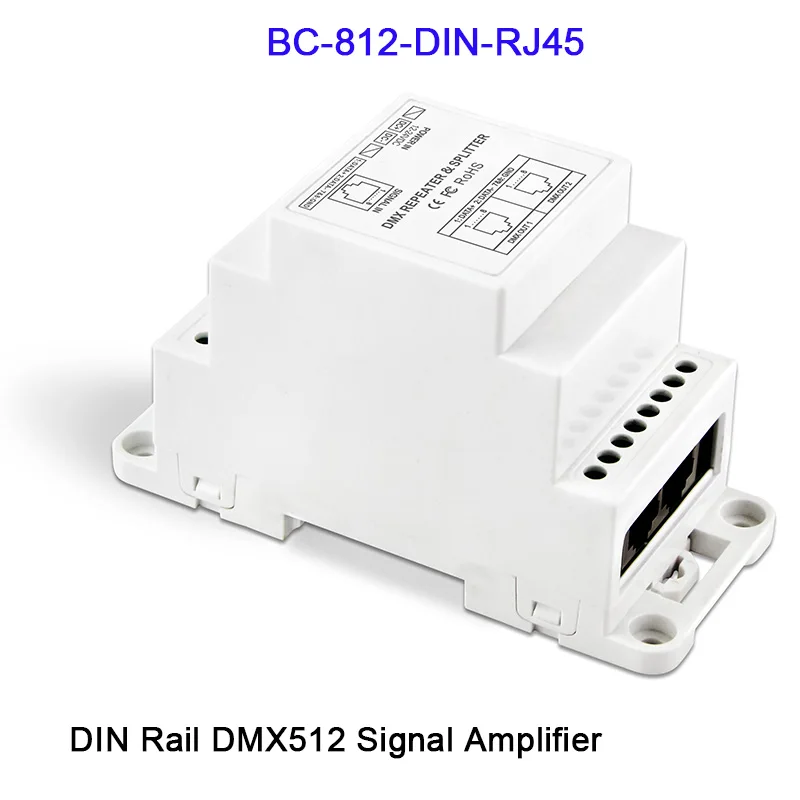

Партномер:Din-рейка DMX512 усилитель сигнала(BC-812-DIN-RJ45)
Вход напряжение: DC12V-DC24V
Входной сигнал: DMX512/1990
Выходной сигнал: DMX512/1990
Входной/выходной канал: Один входной канал, два выходных канала
Входное/выходное изолированное напряжение: 3000 В постоянного тока
Разъем сигнала DMX512: RJ45
Размеры: L111×W46×H66 (мм)
Вес (вес брутто): 107 г

Особенности функция:

1. Рабочее напряжение от DC12V-DC24V.
2. Оптическая изоляция между входным и выходным портом.
3. Входной и выходной стандарт DMX512 сигнала.
4. Усиливает сигнал DMX512/1990 и увеличивает расстояние передачи сигнала.
5. Один входной канал, два независимых электрических изолирующих сигнала выходного канала.
6. 3000VDC, напряжение изоляции 3000VDC.
7. Неправильная защита проводки на входном и выходном портах DMX.
8. Стиль din-рейки облегчает установку крупных проектов.

Безопасность Предупреждение:

Пожалуйста, не устанавливайте этот контроллер в осветительных, интенсивных магнитных и высоковольтных полях.
1. Чтобы уменьшить риск повреждения компонентов и возгорания, вызванного коротким замыканием, убедитесь в правильности подключения
2. Всегда будьте уверены, чтобы установить этот блок в области, которая позволит правильной вентиляции, чтобы обеспечить температуру установки.
3. Проверьте, подходит ли контроллер к напряжению и адаптеру питания
(Пожалуйста, выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с включением питания; убедитесь в правильности подключения и отсутствии короткого замыкания, проверенного с прибором перед включением питания.
5. Пожалуйста, не открывайте крышку контроллера и не работайте при возникновении проблем.
Руководство подходит только для этой модели; любое обновление может быть изменено без предварительного уведомления.

Dinemsions:

Связке схема:

1) UseTerminal блок(BC-812-DIN) :

2) UseTerminal блок(BC-812-DIN-RJ45) :

Посылка включает в себя:

1 шт.Din-рейка DMX512 усилитель сигнала
