Описание

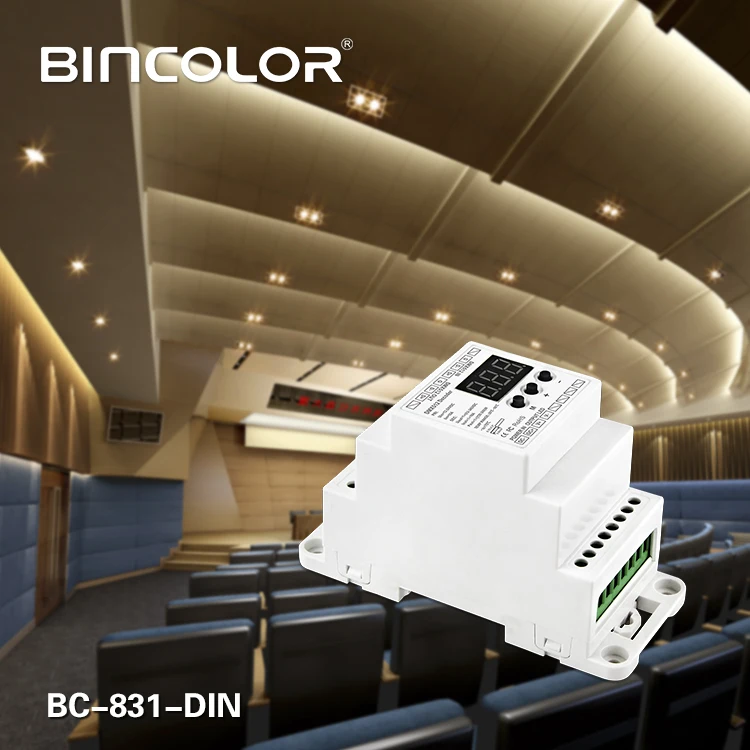

BC-831-DIN 12 В 24 В на din-рейку 10A * 1CH Постоянное Напряжение CV PWM DMX512 1990 1 канальный светодиодный декодер для светодиодный светильник
Добро пожаловать в Использование постоянного напряжения DMX512 кодер, который предназначен только для постоянного напряжения светодиодный лампы. Он использует передовую технологию управления микрокомпьютером для передачи стандартного сигнала DMX512/1990 на ШИМ-сигнал. Один канал выхода, Макс. 10А выход каждого канала, 4096 серые весы. Он может использоваться в качестве DMX512 мастер или как DMX декодер для подключения компьютеризированная электронные сигареты с цифровым выходом консоли с аналоговым силиконовый чехол и управления светодиодный лампы архитектуры и освещения.
Особенности функция:
1. Автоматически адаптирует входное напряжение DC12V-24V.
2. Вход Стандартный DMX512 сигнала; 3-цифровой-дисплее отображается DMX код адреса.
3. Выход 1 канала; 4096 серого цвета; логарифмическое затемнение; лампа мягкая и стабильная без стробоскопа.
4. DMX Master mode, slave mode доступен.
5. Встроенные 8 режимов изменения цвета и 10 скоростей.
6. Индикатор состояния приема сигнала DMX512.
7. Функция памяти потери мощности.
8. Неправильная защита проводки в порту DMX, защита от перегрузки по току и защита от короткого замыкания.
9. Дизайн на din-рейку облегчает установку крупных проектов.
Безопасность Предупреждение:
Пожалуйста, не устанавливайте этот контроллер в осветительных, интенсивных магнитных и высоковольтных полях.
1. Чтобы уменьшить риск повреждения компонентов и возгорания, вызванного коротким замыканием, убедитесь в правильности подключения
2. Всегда будьте уверены, чтобы установить этот блок в области, которая позволит правильной вентиляции, чтобы обеспечить температуру установки.
3. Проверьте, подходит ли контроллер к напряжению и адаптеру питания
(Пожалуйста, выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с включением питания; убедитесь в правильности подключения и отсутствии короткого замыкания, проверенного с прибором перед включением питания.
5. Пожалуйста, не открывайте крышку контроллера и не работайте при возникновении проблем.
Руководство подходит только для этой модели; любое обновление может быть изменено без предварительного уведомления.
Dinemsions:
Декодер имеет 3 клавиши, соответственно M, +,-; долгое нажатие «M» в течение 2 секунд для входа.
Три-цифровой-дисплей показывает текущее значение настройки; разное значение показывает разный рабочий статус. Трехцифровой дисплей гаснет без работы в течение 30 секунд, нажмите любую клавишу, чтобы включить его. При перегрузке или коротком замыкании декодер автоматически остановит выход, светодиодный дисплей показывает: “ERR”, как показано ниже:
Декодер имеет автоматическую блокировку ключа. Если декодер не настроен, функция блокировки ключа активируется через приблизительно 15 секунд автоматически. Для отключения нажатия кнопки M в течение 2 секунд. Затем декодер может быть установлен.
1. Режим DMX Slave: значение: 001-512, например: "001"
Когда принимает сигнал DMX512 нормально. Когда сигнал не получен, точка после запятой не мерцает, и показывает текущий адрес DMX.
DMX master mode предустановленный список шаблонов:
* 520-599, первые два цифровых индикатора показывают режимы, третий показывает скорость. 10 уровней скорости, от 0-9 скорость уменьшается. Всего: 8 режимов, таких как:
Скорость для программы 520-589 (режим изменения цвета выцветания) для одного шага, а не для всей программы:
0 = 0,5 сек. | 1 = 1 сек. | 2 = 2 сек. | 3 = 3 сек. | 4 = 5 сек. | 5 = 10 сек. | 6 = 15 сек. | 7 = 30 сек. | 8 = 60 сек. | 9 = 120 сек.
Скорость для программы 590-599 (один шаг, а не для всей программы):
0 = 0,02 сек. | 1 = 0,04 сек. | 2 = 0,1 сек. | 3 = 0,2 сек. | 4 = 0,5 сек. | 5 = 1 сек. | 6 = 2 сек. | 7 = 5 сек. | 8 = 10 сек. | 9 = 15 сек.
1) схема подключения мастер-режима :( только один декодер допускается работать в качестве мастера)
Возьмите RGB WY декодер как пример:
2) схема подключения рабского режима:
ВозьмитеRGBWY декодер как пример:
Характеристики
- Бренд
- SAGE LU MEI
- Номер модели
- BC-831-DIN
- Особенности
- DMX512 Decoder
- Тип товара
- Регуляторы света
- Гарантия
- 1years
- Максимальная сила нагрузки
- 120W-240W
- Материал
- ABS
