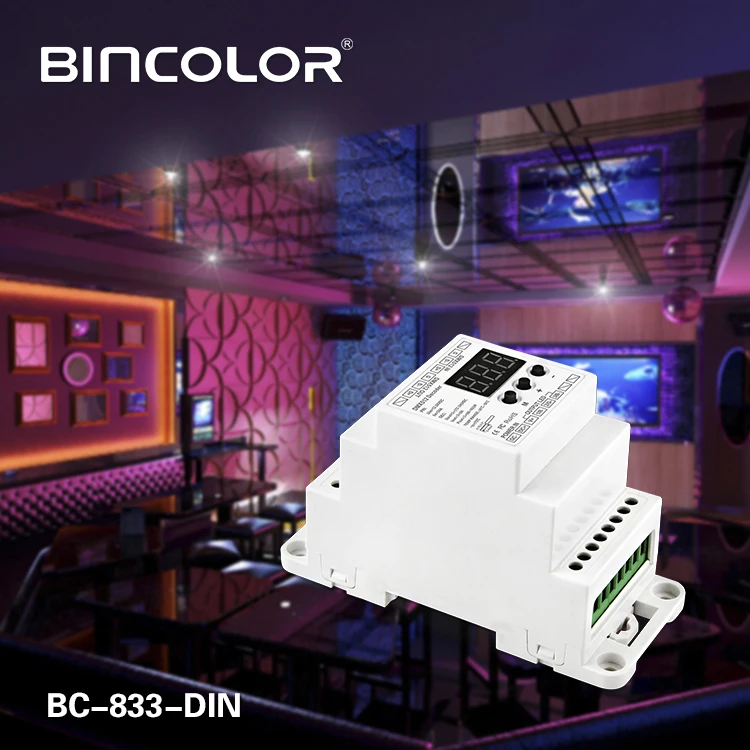

BC-833-DIN din-рейку DC12 24V 8A* 3CH выход, 3CH постоянное напряжение DMX512/1990 Декодер контроллер для светодиодной ленты свет лампы

Описание

BC-833-DIN din-рейку DC12 24V 8A* 3CH выход, 3CH постоянное напряжение DMX512/1990 Декодер контроллер для светодиодной ленты свет лампы

Добро пожаловать, чтобы использовать декодер постоянного напряжения DMX512, который разработан только для постоянного напряжения светодиодный лампы. Она использует передовую микрокомпьютерную технологию управления для передачи стандартного DMX512/1990 сигнала на PWM сигнал. Пользователь может выбрать 1 ~ 3 выхода каналов, 4096 серые весы. Он может использоваться в качестве DMX512 мастер или как DMX декодер для подключения компьютеризированная электронные сигареты с цифровым выходом консоли с аналоговым силиконовым корпусом и управления светодиодный лампы архитектуры и освещения.

Технические характеристики:

Модель: 3CH преобразователь постоянного напряжения

Вход напряжение: DC12V-DC24V

Максимальный ток нагрузки: 3ch× 8a

Максимальная выходная мощность: 288 Вт (12 В)/576 Вт (24 В)

Серые Весы: 4096 levels× 3

Входной сигнал: DMX512/1990

Выход сигнала: постоянное напряжение pwm

Панель расшифровки жидкокристаллического дисплея на канал: 3CH

Разъем DMX512: Клеммная колодка

Размер: l111× w46× H66 (мм)

Вес (G.W): 138 г

Особенности функция:

1. Автоматически подстраивает входное напряжение DC12V-24V.
2. Вход Стандартный DMX512 сигнала; 3-цифровой-дисплее отображается адрес DMX код.
3. Выход 3 каналов; 4096 серых весов каждый; логарифмическое затемнение; лампа мягкая и стабильная без стробоскопической вспышки.
4. Режим DMX Master, режим slave доступен.
5. Встроенные 8 режимов изменения цвета и 10 скоростных весов.
6. Индикатор получения сигнала DMX512.
7. Функция памяти потери питания.
8. Неправильная защита проводки на DMX порт, защита от тока и защита от короткого замыкания.
9. Дизайн din-рейки облегчает установку масштабных проектов.

Безопасность Предупреждение:

Пожалуйста, не устанавливайте этот контроллер в осветляющих, интенсивных магнитных и высоковольтных полях.
1. Чтобы уменьшить риск повреждения компонентов и возгорания, вызванного короткого замыкания, убедитесь в правильном подключении
2. Всегда будьте уверены, чтобы установить этот блок в области, которая позволит правильной вентиляции для обеспечения температуры установки.
3. Проверьте, подходит ли адаптер напряжения и питания к контроллеру
(Пожалуйста, выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с питанием; убедитесь в правильном подключении и не проверяйте короткое замыкание с прибором перед включением питания.
5. Пожалуйста, не открывайте крышку контроллера и работайте, если возникают проблемы.
Руководство подходит только для данной модели; любое обновление может быть изменено без предварительного уведомления.

Dinemsions:

Декодер имеет 3 клавиши, соответственно M, +,-; Длительное нажатие «M» в течение 2 секунд для входа.

Три-цифровой-дисплей показывает текущее значение настройки; различное значение показывает различный рабочий статус. Три-цифровой-дисплей отключается без работы в течение 30 секунд, нажмите любую клавишу, чтобы включить его. При перегрузке или коротком замыкании декодер автоматически остановит выход, светодиодный дисплей показывает: «ERR», как показано ниже:

Декодер имеет автоматический ключ блокировки. Если нет настроек декодера, функция блокировки ключа активируется через приблизительно 15 секунд автоматически. Нажмите кнопку M около 2 секунд, чтобы деактивировать. Затем можно установить декодер.

1. Режим работы DMX: значение: 001-512, например: "001"

Десятичная точка последнего цифрового отображения трубки будет мигать регулярно, когда получает DMX512 сигнал нормально. Когда сигнал не получен, Десятичная точка не мерцает, и показывает текущий адрес DMX.
DMX master mode предустановленный список узоров:

* 520-599, первые два цифровых сигнала показывают режимы, третий показывает скорость. 10 уровней скорости, от 0-9 скорость уменьшается. Всего: 8 режимов, таких как:

Скорость для программы 520-589 (режим изменения цвета) для одного шага, а не для всей программы:

0 = 0,5 сек. | 1 = 1 сек. | 2 = 2 сек. | 3 = 3 сек. | 4 = 5 сек. | 5 = 10 сек. | 6 = 15 сек. | 7 = 30 сек. | 8 = 60 сек. 9 = 120 сек.

Скорость для программы 590-599 (один шаг, а не для всей программы):

0 = 0,02 сек. 1 = 0,04 сек. 2 = 0,1 сек. 3 = 0,2 сек. 4 = 0,5 сек. | 5 = 1 сек. | 6 = 2 сек. | 7 = 5 сек. | 8 = 10 сек. | 9 = 15 сек.

1) схема проводки главного режима: (только один декодер может работать как мастер)

ВозьмитеRGBWY декодер в качестве примера:

2) схема проводки рабского режима:

ВозьмитеRGBWY декодер в качестве примера:
