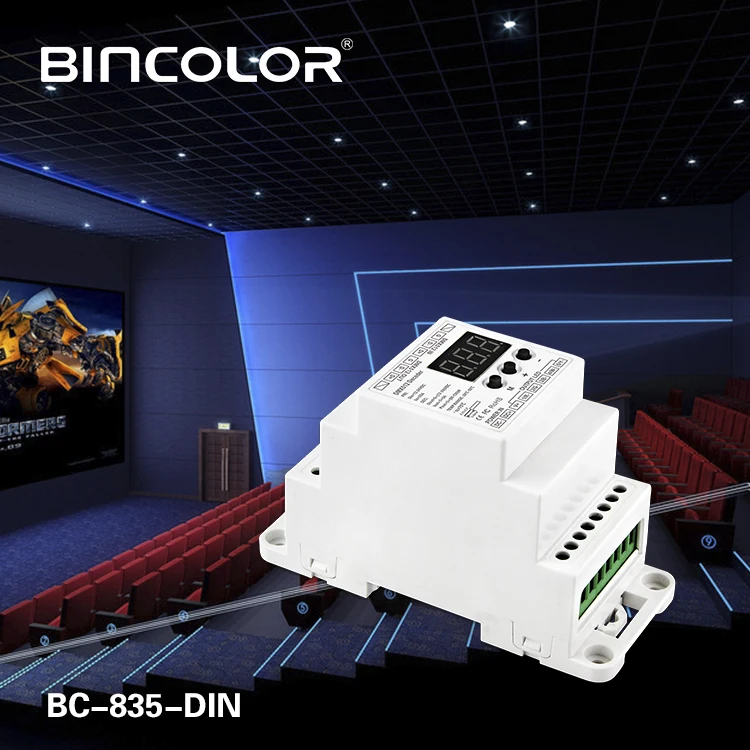

BC-835-DIN DC12-24V вход 5А* 5CH выход, 5CH постоянное напряжение pwm DMX512/1990 Декодер контроллер для светодиодной ленты светильник

Описание

BC-835-DIN DC12-24V вход 5А* 5CH выход, 5CH постоянное напряжение pwm DMX512/1990 Декодер контроллер для светодиодной ленты светильник

Добро пожаловать, чтобы использовать в постоянное напряжение DMX512 декодер, который был разработан только для постоянное напряжение светодиодный ламп. Он использует передовую технологию управления микрокомпьютером для передачи стандартного сигнала DMX512/1990 на ШИМ-сигнал. Пользователь может выбрать 1 ~ 5 выходных каналов, 4096 серые весы. Он может использоваться в качестве DMX512 мастер или как DMX декодер для подключения компьютеризированная электронные сигареты с цифровым выходом консоли с аналоговым силиконовый чехол и управления светодиодный лампы архитектуры и освещения.

Технические характеристики:

Модель: 5CH декодер постоянного напряжения

Вход напряжение: DC12V-DC24V

Максимальный ток нагрузки: 5CH×5A

Максимальная выходная мощность: 300 Вт (12 В)/600 Вт (24 В)

Серая шкала: 4096 уровней × 5

Входной сигнал: DMX512/1990

Выход сигнала: постоянное напряжение pwm

Панель расшифровки жидкокристаллического дисплея на канал: 5CH

Разъем DMX512: клеммный блок

Размеры: L111×W46×H66 (мм)

Вес (вес брутто): 140 г

Особенности функция:

1. Автоматически адаптирует входное напряжение DC12V-24V.
2. Вход Стандартный DMX512 сигнала; 3-цифровой-дисплее отображается DMX код адреса.
3. 4 канала выхода; 4096 серые весы каждый; логарифмическое затемнение; лампа мягкая и стабильная без стробоскопической вспышки.
4. DMX Master mode, slave mode доступен.
5. Встроенные 8 режимов изменения цвета и 10 скоростей.
6. Индикатор состояния приема сигнала DMX512.
7. Функция памяти потери мощности.
8. Неправильная защита проводки в порту DMX, защита от перегрузки по току и защита от короткого замыкания.
9. Дизайн на din-рейку облегчает установку крупных проектов.

Безопасность Предупреждение:

Пожалуйста, не устанавливайте этот контроллер в осветительных, интенсивных магнитных и высоковольтных полях.
1. Чтобы уменьшить риск повреждения компонентов и возгорания, вызванного коротким замыканием, убедитесь в правильности подключения
2. Всегда будьте уверены, чтобы установить этот блок в области, которая позволит правильной вентиляции, чтобы обеспечить температуру установки.
3. Проверьте, подходит ли контроллер к напряжению и адаптеру питания
(Пожалуйста, выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с включением питания; убедитесь в правильности подключения и отсутствии короткого замыкания, проверенного с прибором перед включением питания.
5. Пожалуйста, не открывайте крышку контроллера и не работайте при возникновении проблем.
Руководство подходит только для этой модели; любое обновление может быть изменено без предварительного уведомления.

Dinemsions:

Декодер имеет 3 клавиши, соответственно M, +,-; долгое нажатие «M» в течение 2 секунд для входа.

Три-цифровой-дисплей показывает текущее значение настройки; разное значение показывает разный рабочий статус. Трехцифровой дисплей гаснет без работы в течение 30 секунд, нажмите любую клавишу, чтобы включить его. При перегрузке или коротком замыкании декодер автоматически остановит вывод, светодиодный дисплей показывает: "ERR", как показано ниже:

Декодер имеет автоматическую блокировку ключа. Если декодер не настроен, функция блокировки ключа активируется через приблизительно 15 секунд автоматически. Для отключения нажатия кнопки M в течение 2 секунд. Затем декодер может быть установлен.

1. Режим DMX Slave: значение: 001-512, например: "001"

Десятичная точка последней цифровой трубки дисплея будет мигать регулярно, когда получает сигнал DMX512 нормально. Когда сигнал не получен, Десятичная точка не мерцает, и показывает текущий адрес DMX.
DMX master mode предустановленный список шаблонов:

* 520-599, первые два цифровых индикатора показывают режимы, третий показывает скорость. 10 уровней скорости, от 0-9 скорость уменьшается. Всего: 8 режимов, таких как:

Скорость для программы 520-589 (режим изменения цвета выцветания) для одного шага, а не для всей программы:

0 = 0,5 сек. 1 = 1 сек. 2 = 2 сек. 3 = 3 сек. 4 = 5 сек. 5 = 10 сек. 6 = 15 сек. 7 = 30 сек. 8 = 60 сек. 9 = 120 сек.

Скорость для программы 590-599 (один шаг, а не для всей программы):

0 = 0,02 сек. 1 = 0,04 сек. 2 = 0,1 сек. 3 = 0,2 сек. 4 = 0,5 сек. 5 = 1 сек. 6 = 2 сек. 7 = 5 сек. 8 = 10 сек. 9 = 15 сек.

1) схема подключения мастер-режима :( только один декодер допускается работать в качестве мастера)

2) схема подключения рабского режима:
