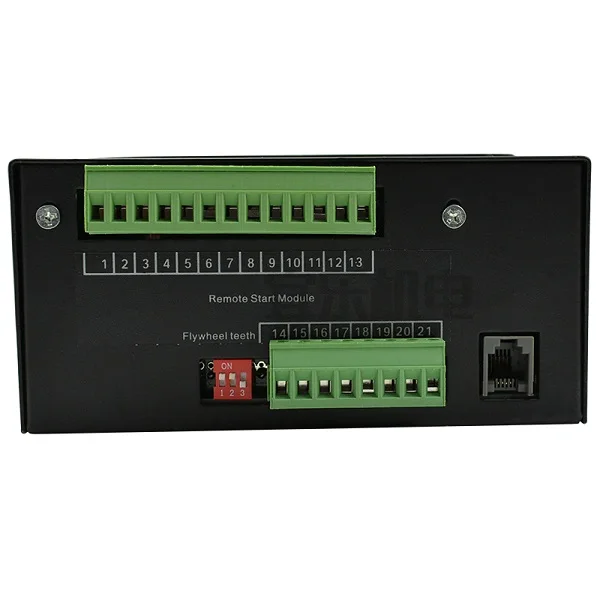

BC520A авто стартовый Генератор контроллер ключ платы стартовый генератор Contol модуль контроллер

Описание

BC520A авто стартовый Генератор контроллер

Описание:
-Модель 520-это автоматический модуль управления двигателем, предназначенный для автоматического запуска и остановки двигателя. Он будет указывать рабочее состояние и условия неисправности, автоматически отключать двигатель и указать сбой двигателя мигающим светодиодный на передней панели. Другие одновременные неисправности указываются постоянным светодиодный.
Выбранные операционные последовательности, таймеры и сигналы тревоги могут быть изменены клиентом с помощью либо ручного калибровочного блока 807, либо ПК и интерфейса 808. Это также предоставляет оператору диагностические средства «в реальном времени» для мониторинга работы системы локально или удаленно.
-Удаленный ПК-управляемый двигатель запуска и остановки также представлены.
-Работа модуля осуществляется с помощью трехпозиционного роторного переключателя (опция клавишного переключателя), устанавливаемого на передней панели с остановкой, автоматическим и ручным позициями.
-Управление микропроцессором позволяет улучшать работу. Модуль имеет полный список таймеров и предварительно настроенных последовательностей. Это позволяет достичь сложных спецификаций
-Предоставляются настраиваемые расширения.
Конфигурируемыми входами
Настраиваемые входы доступны для:
Низкий уровень масла Давление
Высокий двигатель Температура
С дистанционным управлением запуска.
Это позволяет модулю работать с нормально открытыми или нормально закрытыми переключателями.
Четыре полностью настраиваемых дополнительных входа предоставляются для расширения защиты. Они могут быть выбраны для индикации, предупреждения или отключения входов либо немедленно, либо выключены во время запуска.
Каналов сигнализации
Для отслеживания следующих каналов сигнализации предоставляется несколько каналов:
Под/о превышении скорости
Зарядка не
Кнопка аварийной остановки
Низкое давление масла
Высокая температура двигателя
Не в состоянии, чтобы начать
Не в состоянии, чтобы остановить
Потери скорости зондирования
Программируемых входов, как выбрано
Первый сигнал тревоги указан мигающим светодиодный. Последующий одновременный сигнал тревоги будет отображаться с помощью постоянного светодиодный.

Параметры
-Источник питания постоянного тока
-Непрерывное напряжение: от 8 до 35 в непрерывное.
-Скручивающиеся капли: в состоянии выдержать 0 В для 50 мс, обеспечив поставку не менее 10 в перед выпадом и поставкой recoversto 5 В. Это достигается без theneed для Внутренняя батарея.
-Максимальный рабочий ток: 290 мА при 12 В. 210 мА при 24 В.
-Максимальный Стандартный ток: 50 мА при 12 В. 30 мА при 24 В.
-Диапазон подзарядки: от 0 В до 35 в
-Входы: диапазон входного сигнала артернатора
-15-300 В переменного тока RMS: входная частота генератора
-50-60 Гц при номинальной скорости двигателя.
-Диапазон магнитного входа: от 0,5 В до +/-70 в (зажимается переходными супрессорами)
-Частота магнитного входа: от 10 Гц до 10000 Гц
-Выходы: запуск релейного выхода: 16 ампер постоянного тока при напряжении питания.
-Выход топливного реле: 16 ампер постоянного тока при напряжении питания.
-Выход AUXILLIARY реле: 5 ампер постоянного тока при напряжении питания.
-Размеры: 72X144X118,5 мм (без выключателя)
