Описание
Beitian BN-280B gps модуль RS-232 ГЛОНАСС gps модуль 9600bps 4 M FLASH 1PPS

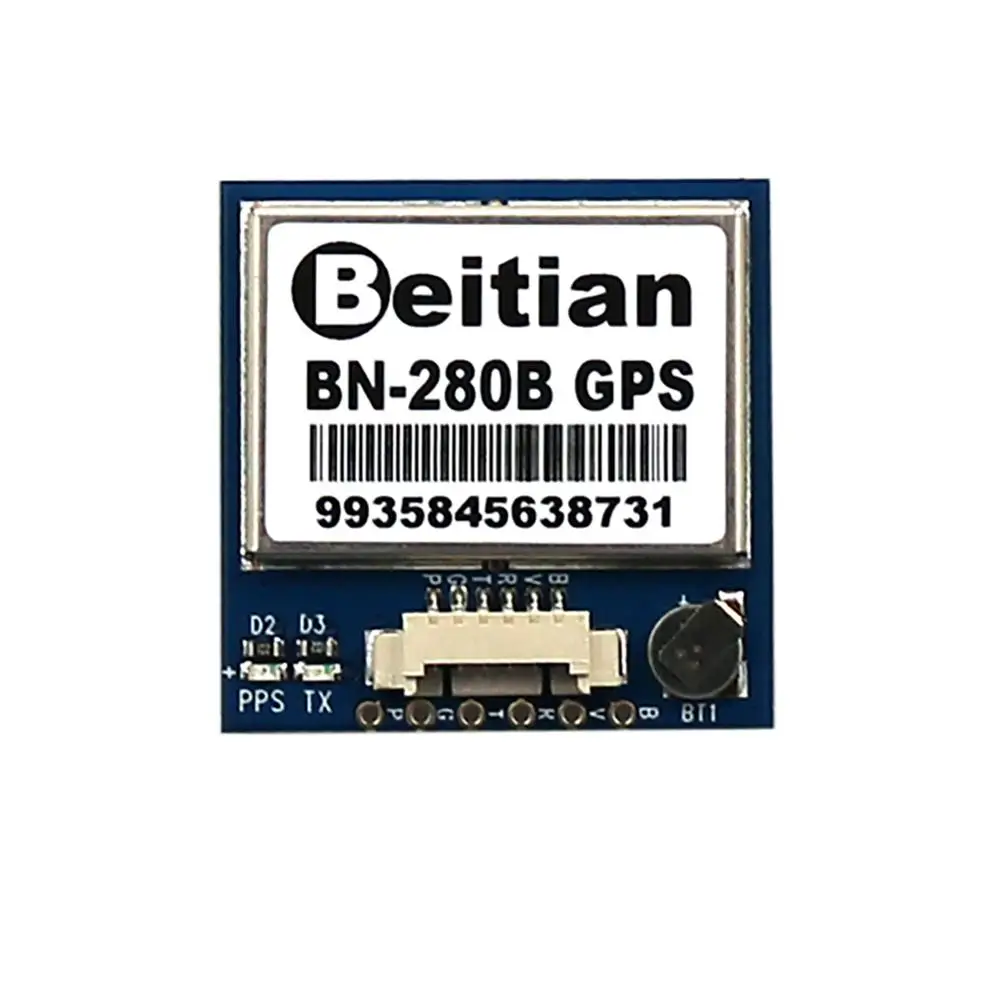

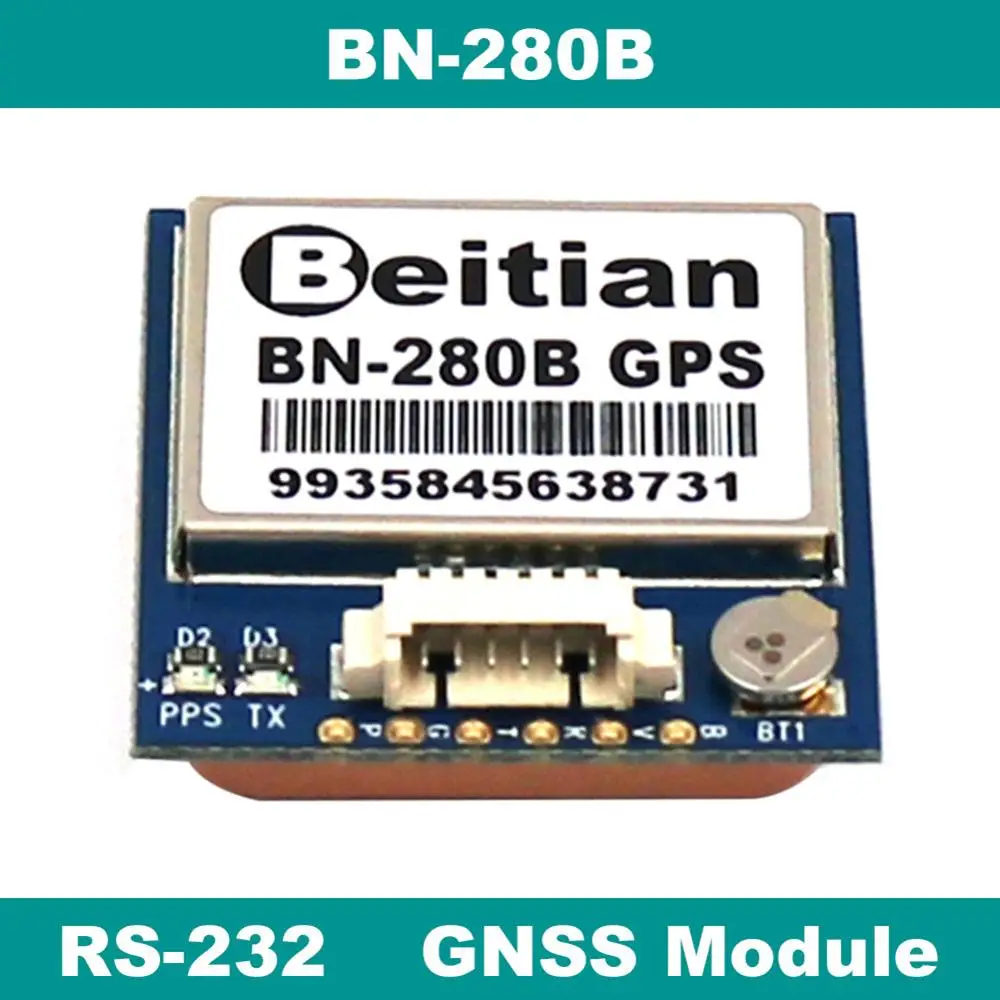

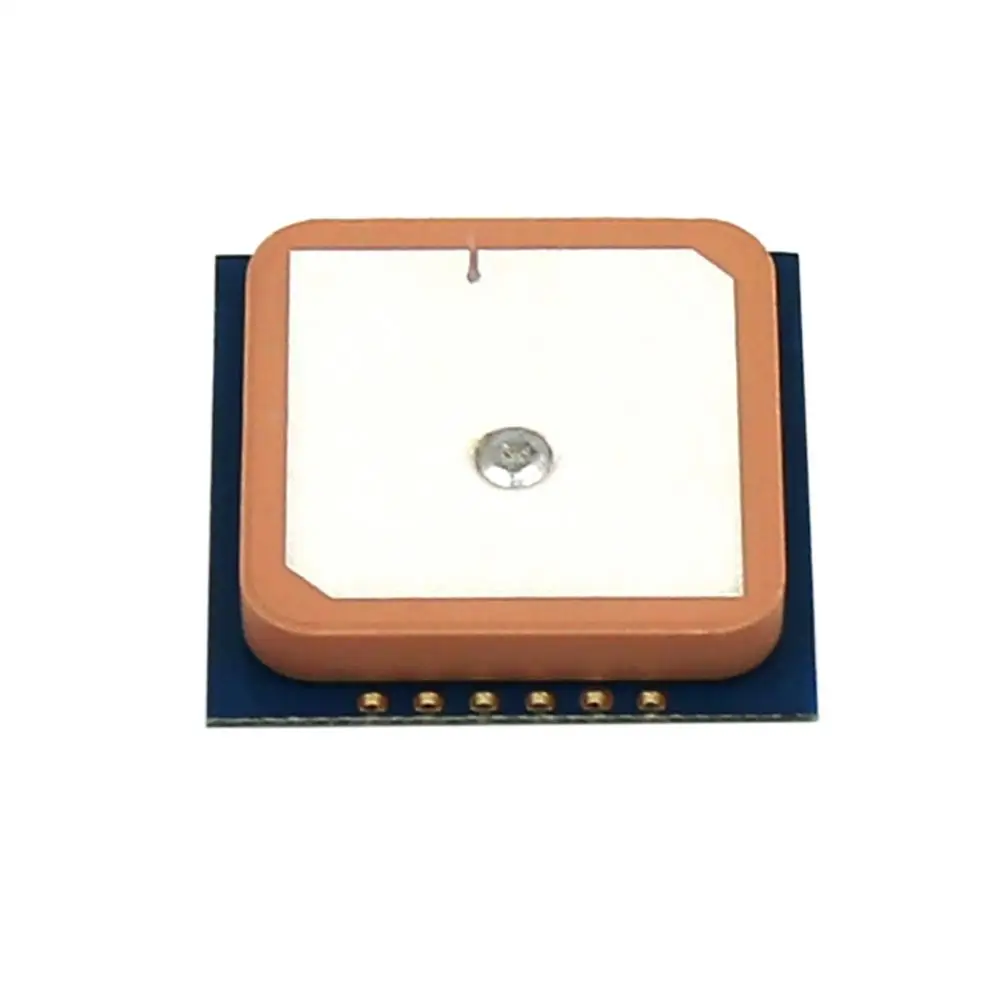

BN-280B gps модуль
Особенности:
| Iitem | Описание продукта: | |
| Электрические характеристики | Чипсет | 8 поколения |
| Частота | Gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 | |
| Формат приема | Gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS. По умолчанию gps, ГЛОНАСС, SBAS, QZSS. | |
| Каналы | 72 поиск канала | |
| Чувствительность | Отслеживания | -167dBm |
| Повторного приобретения | -160dBm | |
| Холодный старт | -148dBm | |
| Быстрый запуск | -156dBm | |
| Точность | Положение по горизонтали | 2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо) |
| Равных угловых скоростей | 0,1 м/сек 95% (SA off) | |
| Сроки | 1us синхронизируется с gps временем | |
| Время приема | Холодный старт | 26 s |
| Теплый старт | 25 s | |
| Быстрый запуск | 1 s | |
| Данные Выход | Поддержка скорость | 4800bps к 921600bps, по умолчанию 9600bps |
| Данных уровня | RS-232 уровня | |
| Протокол передачи данных | NMEA-0183 | |
| NMEA сообщение | RMC, VTG, GGA, GSA, GSV, GLL | |
| Частота обновления | 1 Гц-10 Гц, по умолчанию 1 Гц | |
| Флэш-память | 4 M FLASH, храните конфигурацию постоянно | |
| Рабочие пределы | Высота над уровнем моря | <50000 м |
| Равных угловых скоростей | <515 м/с | |
| Ускорение | <4g | |
| Мощность потребления | VCC | Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V |
| В настоящее время | Захват 50 мА/5,0 в | |
| Механический Технические характеристики | Измерение | 28 мм * 28 мм * 8 мм |
| Вес | 11,8 г | |
| Разъем | 1,25 мм 6 контактный разъем | |
| Защита окружающей среды | Рабочая температура | -40 °C ~ + 85 °C |
| Температура хранения | -40 °C ~ + 105 °C | |
| Светодиодный | Встроенный светодиодный | TX светодиодный: синий. Выход данных, TX светодиодный мигающий |
| PPS светодиодный: красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации | ||
Описание контакта:
| PIN-код | Именной | I/O | Описание продукта: |
| 1 | 1PPS | O | 1 пульс в секунду при 3D фиксации |
| 2 | GND | G | Заземления |
| 3 | TX | O | RS-232 Последовательный вывод данных. |
| 4 | RX | Я | RS-232 ввод последовательных данных. |
| 5 | VCC | Я | Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в |
| 6 | BOOT | Я | N.C. |
Посылка включает в себя:
(1 шт.);BN-280B gps модуль
Характеристики
- Бренд
- DIYmall
- Совместимость
- Другой
- Camera Equipped
- Нет
- Номер модели
- FZ4033
- Состояние сборки
- Почти готов
- Product Name
- BN-280B GPS module
