Описание

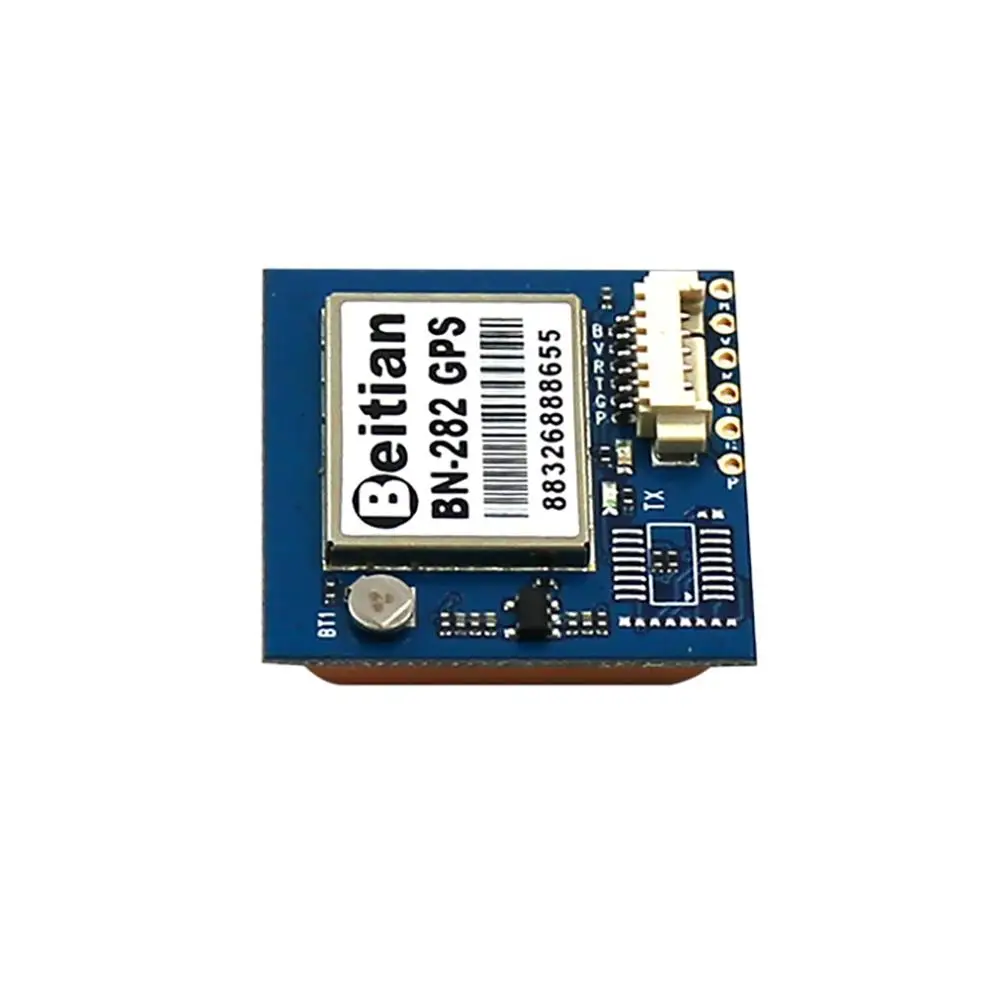

Beitian BN-282 gps модуль 1PPS UART ttl уровень ГЛОНАСС двойной ГНСС gps модуль с 4 м флэш-NMEA-0183 GMOUSE 9600bps 8 поколения чип
Особенности
Электрические характеристики
Чипсет: 8 поколения
Частота: gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Формат приема: gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS. По умолчанию gps, ГЛОНАСС, SBAS, QZSS.
Каналы: 72 канала поиска
Чувствительность
Отслеживание:-167dBm
Повторного приобретения:-160dBm
Холодный старт:-148dBm
Горячий старт:-156dBm
Точность
Положение по горизонтали: 2,0 м CEP 2D RMS SBAS Enable (типичное открытое небо)
Скорость: 0,1 м/сек 95% (SA off)
Время: 1us синхронизируется с gps
Время приема
Холодный старт: 26 с
Теплый старт: 25 с
Горячий старт: 1 с
Данные Выход
Скорость поддержки: 4800bps до 921600bps, по умолчанию 9600bps
Уровень данных: ttl уровень
Протокол передачи данных: NMEA-0183
Сообщение NMEA: RMC, VTG, GGA, GSA, GSV, GLL
Частота обновления: 1 Гц-10 Гц, по умолчанию 1 Гц
Вспышка: 4 M FLASH, храните конфигурацию постоянно
Рабочие пределы
Высота: 50000 м
Скорость: 515 м/с
Ускорение: <4g
Мощность потребления
VCC: напряжение постоянного тока 3,6-5,5 В, типичное: 5,0 в
Ток: 50 мА/5,0 в
Механический Технические характеристики
Размер: 28 мм * 28 мм * 8 мм
Вес: 10,6 г
Разъем: 1,25 мм 6 контактный разъем
Защита окружающей среды
Рабочая температура:-40 °C ~ + 85 °C
Температура хранения:-40 °C ~ + 105 °C
Светодиодный
Встроенный светодиодный
TX светодиодный: синий. Выход данных, TX светодиодный мигающий
PPS светодиодный: красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации
Описание контакта:
Описание ввода/вывода
1 1PPS O 1 пульс в секунду при 3D фиксации
2 GND г молотого
3 TX O ttl Последовательный вывод данных.
4 последовательных ввода данных RX I ttl.
5 VCC I DC 3,6 V-5,5 V вход питания, типичный: 5,0 V
6 BOOT I N.C.
Посылка включает в себя:
1 х BN-282 gps-модуль
Характеристики
- Бренд
- DIYmall
- Совместимость
- Другой
- Camera Equipped
- Нет
- Номер модели
- FZ4037
- Состояние сборки
- Почти готов
- Product Name
- BN-282 GPS Module
