Описание

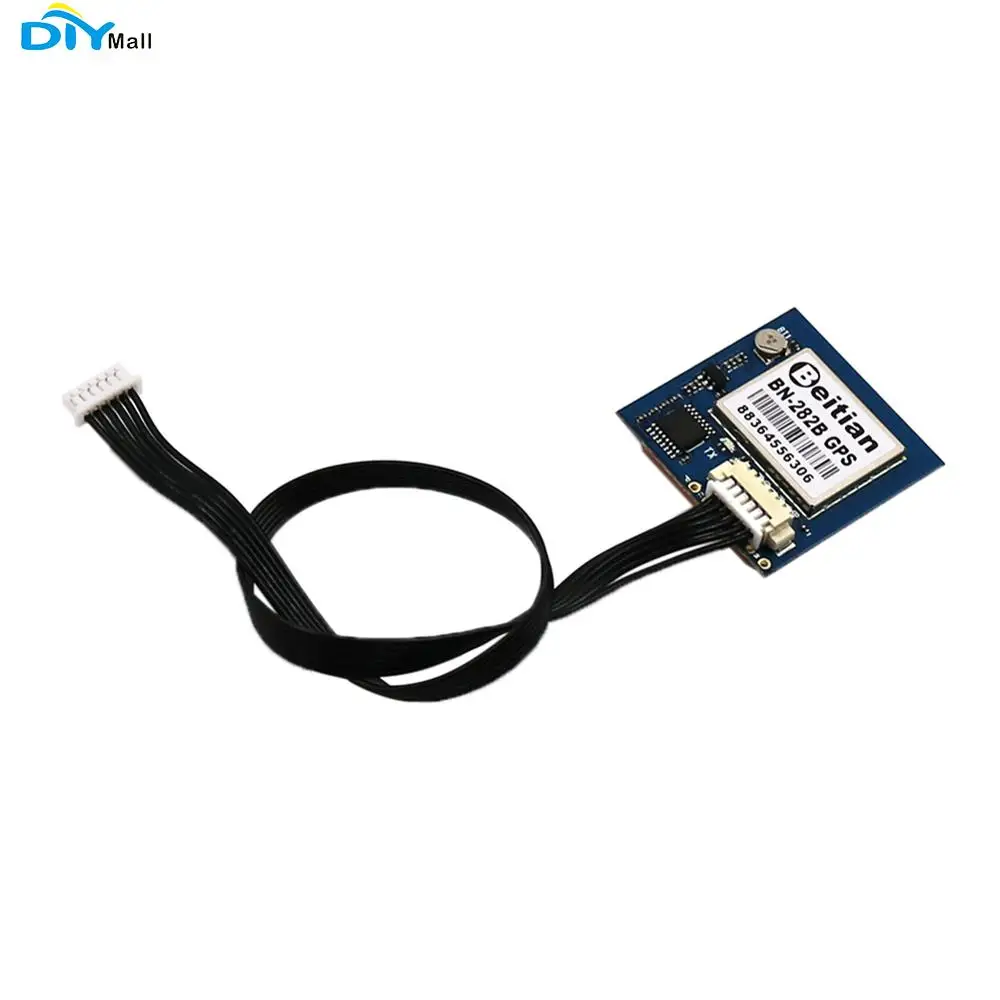

Beitian BN-282B gps модуль IPC промышленный ПК 1PPS UART RS-232 уровень ГЛОНАСС gps модуль GNSS модуль со вспышкой 8 поколения чип

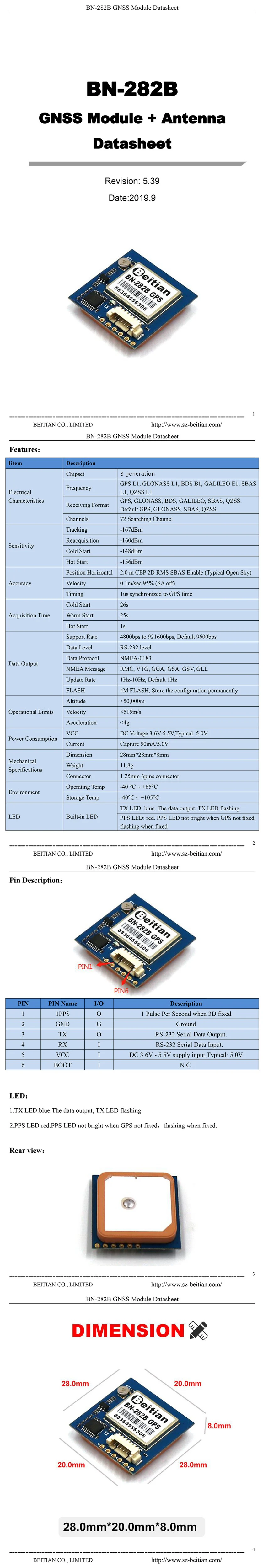

Особенности:
Iitem Описание
Электрические характеристики чипсета 8 поколения
Частота gps L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Формат приема gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.
По умолчанию gps, ГЛОНАСС, SBAS, QZSS.
Каналы 72 поиск канала
Чувствительность отслеживания-167dBm
Повторного приобретения-160dBm
Холодный старт-148dBm
Быстрый запуск-156dBm
Точность положения горизонтальная 2,0 м CEP 2D RMS SBAS включить (типичное открытое небо)
Скорость 0,1 м/сек 95% (SA off)
Синхронизация времени 1us с gps
Время приобретения холодный старт 26 s
Теплый старт 25 s
Быстрый запуск 1 s
Скорость передачи данных 4800bps до 921600bps, по умолчанию 9600bps
Данные уровня RS-232 уровня
Протокол передачи данных NMEA-0183
Сообщения NMEA RMC, VTG, GGA, GSA, GSV, GLL
Частота обновления 1 Гц-10 Гц, по умолчанию 1 Гц
Флэш-память 4 м, сохранение конфигурации постоянно
Рабочая высота <50000 м
Скорость <515 м/с
Ускорение <4g
Потребляемая мощность VCC напряжение постоянного тока 3,6 V-5,5 V, типичный: 5,0 V
Захват тока 50 мА/5,0 в
Механические характеристики Размер 28 мм * 28 мм * 8 мм
Вес 11,8 г
Разъем 1,25 мм 6 контактный разъем
Рабочая температура окружающей среды-40 °C ~ + 85 °C
Температура хранения-40 °C ~ + 105 °C
Светодиодный Встроенный светодиодный TX светодиодный: синий. Выход данных, TX светодиодный мигающий
PPS светодиодный: красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации
Описание контакта:
Описание ввода/вывода
1 1PPS O 1 пульс в секунду при 3D фиксации
2 GND г молотого
3 TX O RS-232 Последовательный вывод данных.
4 RX I RS-232 ввод последовательных данных.
5 VCC I DC 3,6 V-5,5 V вход питания, типичный: 5,0 V
6 BOOT I N.C.
Посылка включает в себя:
1 х BN-282B gps-модуль
Характеристики
- Бренд
- DIYmall
- Совместимость
- Другой
- Camera Equipped
- Нет
- Номер модели
- FZ4037A
- Состояние сборки
- Почти готов
- Product Name
- BN-282B GPS Module
