Описание

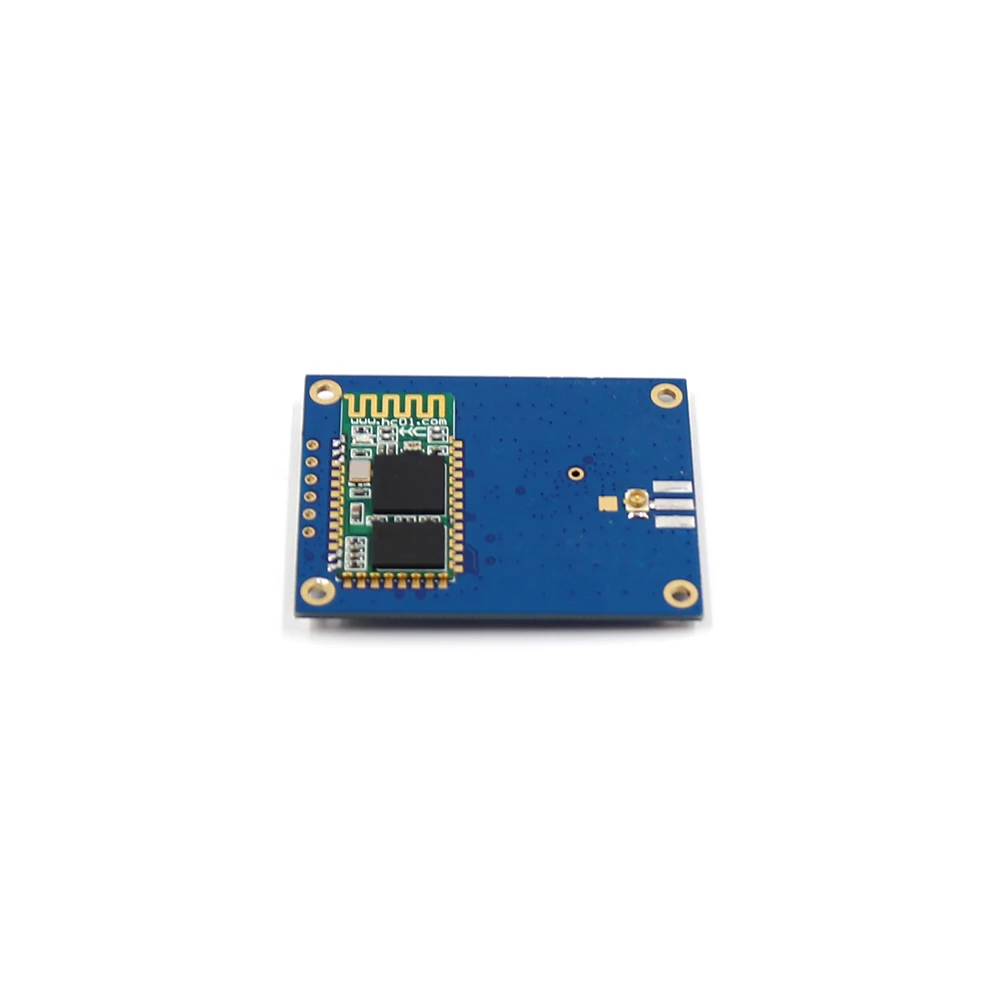

BEITIAN GNSS gps ГЛОНАСС модуль с HC-06 Bluetooth модуль нужен внешний gps ГЛОНАСС антенна BN-435P
Модель: модуль GNSS BN-435P
Особенности:
| Iitem | Описание продукта: | |
| Электрические характеристики | Чипсет | M8030-KT |
| Частота | Gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1 | |
| Формат приема | Gps, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS. По умолчанию gps, ГЛОНАСС, SBAS, QZSS. | |
| Каналы | 72 поиск канала | |
| Чувствительность | Отслеживания | -167dBm |
| Повторного приобретения | -160dBm | |
| Холодный старт | -148dBm | |
| Быстрый запуск | -156dBm | |
| Точность | Положение по горизонтали | 2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо) |
| Равных угловых скоростей | 0,1 м/сек 95% (SA off) | |
| Сроки | 1us синхронизируется с gps временем | |
| Время приема | Холодный старт | 26 s |
| Теплый старт | 25 s | |
| Быстрый запуск | 1 s | |
| Данные Выход | Поддержка скорость | 4800bps к 921600bps, по умолчанию 9600bps |
| Данных уровня | Ttl уровня | |
| Протокол передачи данных | NMEA-0183 | |
| NMEA сообщение | RMC, VTG, GGA, GSA, GSV, GLL | |
| Частота обновления | 1 Гц-10 Гц, по умолчанию 1 Гц | |
| Флэш-память | 4 M FLASH, храните конфигурацию постоянно | |
| Рабочие пределы | Высота над уровнем моря | <50000 м |
| Равных угловых скоростей | <515 м/с | |
| Ускорение | <4g | |
| Мощность потребления | VCC | Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V |
| В настоящее время | Захват 50 мА/5,0 в | |
| Механический Технические характеристики | Измерение | 45 мм * 35 мм * 6,5 мм (без интерфейса) |
| Вес | 7 г | |
| Разъем | 1,25 мм 6 контактный разъем | |
| Интерфейс антенны | IPEX | |
| Защита окружающей среды | Рабочая температура | -40 °C ~ + 85 °C |
| Температура хранения | -40 °C ~ + 105 °C | |
| Светодиодный | TX светодиодный | Синий. Выход данных, TX светодиодный мигающий |
| PPS светодиодный | Красным цветом. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации | |
| Bluetooth светодиодный | Синий. Он загорается 100 мс каждые 200 мс, когда не подключен. Он будет всегда включен при подключении. | |
| Bluetooth | Модуль Bluetooth | Встроенный модуль Bluetooth HC-06 |
Описание контакта:
| PIN-код | Именной | I/O | Описание продукта: |
| 1 | 1PPS | O | 1 пульс в секунду при 3D фиксации |
| 2 | GND | G | Заземления |
| 3 | TX | O | Ttl Последовательный вывод данных. |
| 4 | RX | Я | Ввод последовательных данных ttl. |
| 5 | VCC | Я | Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в |
| 6 | BOOT | Я | N.C. |
Светодиодный:
1. TX светодиодный, синий. Выход данных, TX светодиодный мигающий
2. PPS светодиодный, красный. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации
3. Bluetooth светодиодный, синий. Он загорается 100 мс каждые 200 мс, когда не разъем. Он будет всегда включен при подключении.
Pcakage включает в себя:
1x BN-435P gps модуль
1 х 20 см кабель
1x BN-435P gps модуль
1 х 20 см кабель
Характеристики
- Бренд
- BEITIAN
- Название Модели
- BN-435P
- Тип GPS
- Приёмник и антенна
- Chipset
- M8030-KT
- Receiving Format
- GPS, GLONASS, SBAS, QZSS
- Support Rate
- 4800bps to 921600bps,Default 9600bps
- Data Level
- TTL Level
- Update Rate
- 1Hz-10Hz,Default 1Hz
- VCC
- DC Voltage 3.6V-5.5V,Typical: 5.0V
- Dimension
- 45mm*35mm*6.5mm (Without Interface)
- Connector
- 1.25mm 6pins connector
- Bluetooth module
- Built in Bluetooth module HC-06
- Antenna interface
- IPEX
