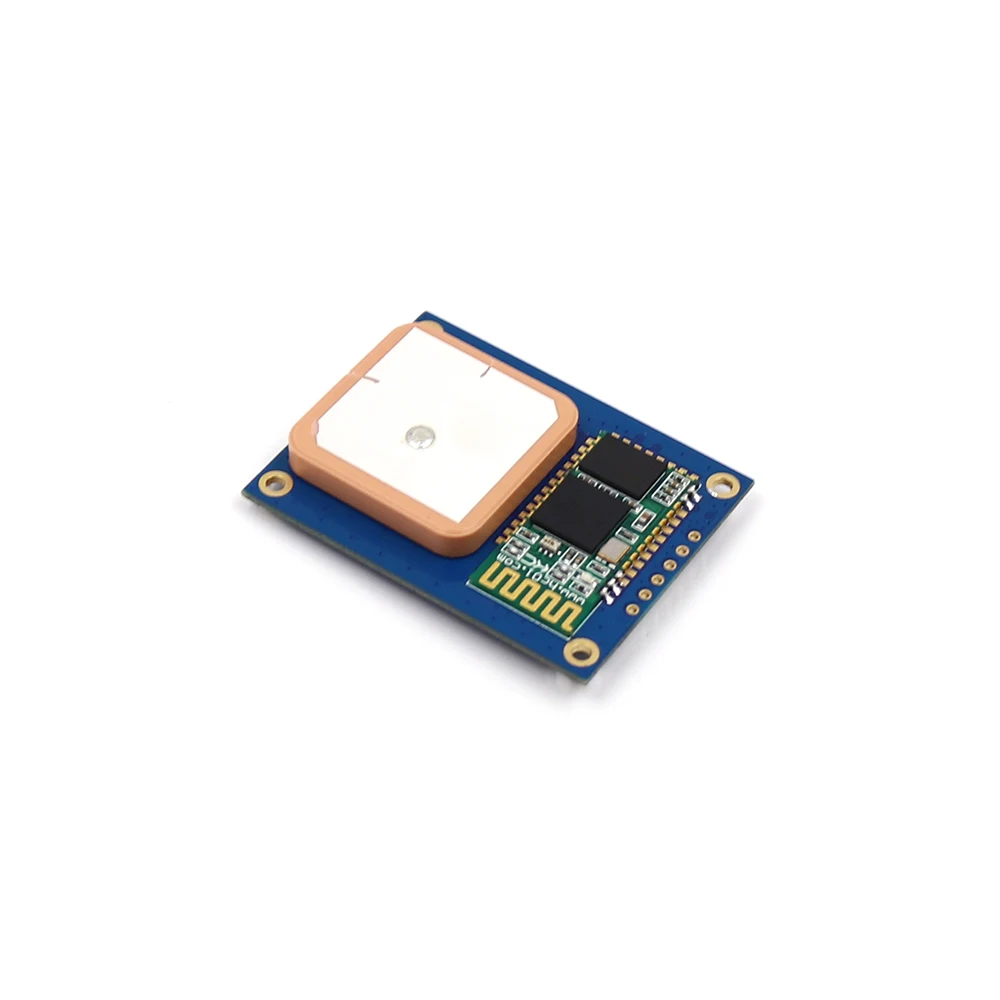

BEITIAN gps модуль с HC-06 Bluetooth модуль ttl уровень 9600bps NMEA-0183 BS-435

Описание

BEITIAN gps модуль с HC-06 Bluetooth модуль ttl уровень 9600bps NMEA-0183 BS-435

Модель: модуль GNSS BS-435

Особенности:

Iitem	Описание продукта:
Электрические характеристики	Чипсет	M7020-KT
	Частота	Gps L1, SBAS L1, QZSS L1
	Формат приема	Gps, SBAS, QZSS
	Каналы	56 поиск канала
Чувствительность	Отслеживания	-162dBm
	Повторного приобретения	-160dBm
	Холодный старт	-148dBm
	Быстрый запуск	-156dBm
Точность	Положение по горизонтали	2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)
	Равных угловых скоростей	0,1 м/сек 95% (SA off)
	Сроки	1us синхронизируется с gps временем
Время приема	Холодный старт	26 s
	Теплый старт	25 s
	Быстрый запуск	1 s
Данные Выход	Поддержка скорость	4800bps к 921600bps, по умолчанию 9600bps
	Данных уровня	Ttl уровня
	Протокол передачи данных	NMEA-0183
	NMEA сообщение	RMC, VTG, GGA, GSA, GSV, GLL
	Частота обновления	1 Гц-10 Гц, по умолчанию 1 Гц
	Флэш-память	4 M FLASH, храните конфигурацию постоянно
Рабочие пределы	Высота над уровнем моря	<50000 м
	Равных угловых скоростей	<515 м/с
	Ускорение	<4g
Мощность потребления	VCC	Напряжение постоянного тока 3,6 V-5,5 V, типичное: 5,0 V
Мощность потребления	В настоящее время	Захват 45 мА/5,0 в
Механический Технические характеристики	Измерение	45 мм * 35 мм * 8 мм
	Вес	16g
	Разъем	1,25 мм 6 контактный разъем
Защита окружающей среды	Рабочая температура	-40 °C ~ + 85 °C
Защита окружающей среды	Температура хранения	-40 °C ~ + 105 °C
Светодиодный	TX светодиодный	Синий. Выход данных, TX светодиодный мигающий
	PPS светодиодный	Красным цветом. PPS светодиодный не яркий, когда gps не фиксируется, мигает при фиксации
	Bluetooth светодиодный	Синий. Он загорается 100 мс каждые 200 мс, когда не подключен. Он будет всегда включен при подключении.
Bluetooth	Модуль Bluetooth	Встроенный модуль Bluetooth HC-06

Описание контакта:

PIN-код	Именной	I/O	Описание продукта:
1	1PPS	O	1 пульс в секунду при 3D фиксации
2	GND	G	Заземления
3	TX	O	Ttl Последовательный вывод данных.
4	RX	Я	Ввод последовательных данных ttl.
5	VCC	Я	Входное напряжение питания 3,6-5,5 В постоянного тока, типичное: 5,0 в
6	BOOT	Я	N.C.
