Описание

HX500-TTL232 электронный измерительный модуль

Во-первых, обзор:

HX500Это электронный измерительный модуль, его принцип работы должен быть преобразован в изменение значения измеренного сопротивления, а затем преобразован в выходную цепь электрических сигналов.

МодульTTL232Способ общения с хост-компьютером, преимущества: простая структура, простота в использовании, стабильная производительность, надежность, высокая чувствительность и измеритель скорости и так далее.

Во-вторых, применения:

Многие области обширной авиационной, механической, электрической, химической, строительной, медицинской и т. д., используются для измерения силы, давления, смещения, деформации, крутящего момента, ускорения и т. д.

В-третьих, технические параметры:

Нет.	Проект	Параметр	Блок	Обратите внимание
1	Дифференциальный вход напряжения	± 40mV	МВ	Полномасштабный дифференциальный вход напряжение ± 40мв
2	Точность данных	24	Бит	24Бит A/D конвертер чип.
3	Частота обновления	80	Гц	Частота обновления данных
4	Операционной Напряжение	5	Постоянный ток
5	В настоящее время	<10	MA
6	Операционной Температура	-40~ 65	Градусами Цельсия
7	Для хранения Температура	-40~ 65	Градусами Цельсия
8	Размер	382210	Мм	Длина X Ширина X высота

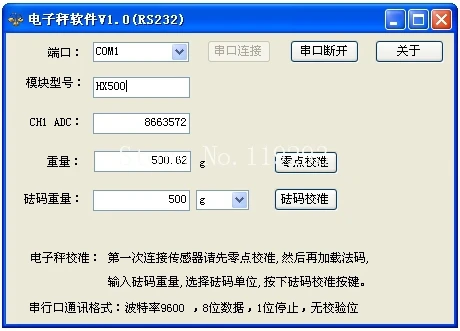

В-четвертых, протокол связи: (данные как шестигранный код)
4,1, Описание товара:
1 последовательный порт, связь Формат: 9600 скорость передачи, без паритет, 8 бит данных, 1 стоп
2 Примечание: данные дополняют twos.

V. Установка и проводка

5,1Размеры монтажа и определение проводки: (блокМм)

P2Проводка Разрешение:

Нет.	Символ	Определение
1	5 V	Положительный источник питания модуль(Экспорт5 V)
2	GND	Отрицательный источник питания модуль
3	RXD	Приемный конечный модуль; подключенный микроконтроллер(MCU)Отправка концаТСД
4	ТСД	Отправка конечного модуля; подключенный микроконтроллер(MCU)Приемный конецRXD

CH1Электропроводка канал определения:

Нет.	Символ	Определение
1	VDD	Электронные весы положительный источник питания(Как правило, красный)
2	Я +	Электронные весы неинвертирующий вход(Как правило, зеленый)
3	Я-	Электронные весы инвертирующего входа(Как правило, белая)
4	GND	Электронные весы мощности отрицательные(Как правило, черный)

Примечание: При использовании, обратите внимание, что полярность источника питания правильно подключена перед питанием.

5,2, Модули и схема блока проводов:

Примечание: Пожалуйста, не ставьте модуль цепи подключен непосредственно к последовательному порту компьютера, чтобы пройти (RS232ПоворотаTtlМодуль) сигнал вTtlСигналы уровня могут быть подключены только к модулю цепи, в противном случае это повредит модуль. (RS232Сигнал отрицательная15Вольт положительных15V, TTL232СигналВольт положительных5V)
