Описание

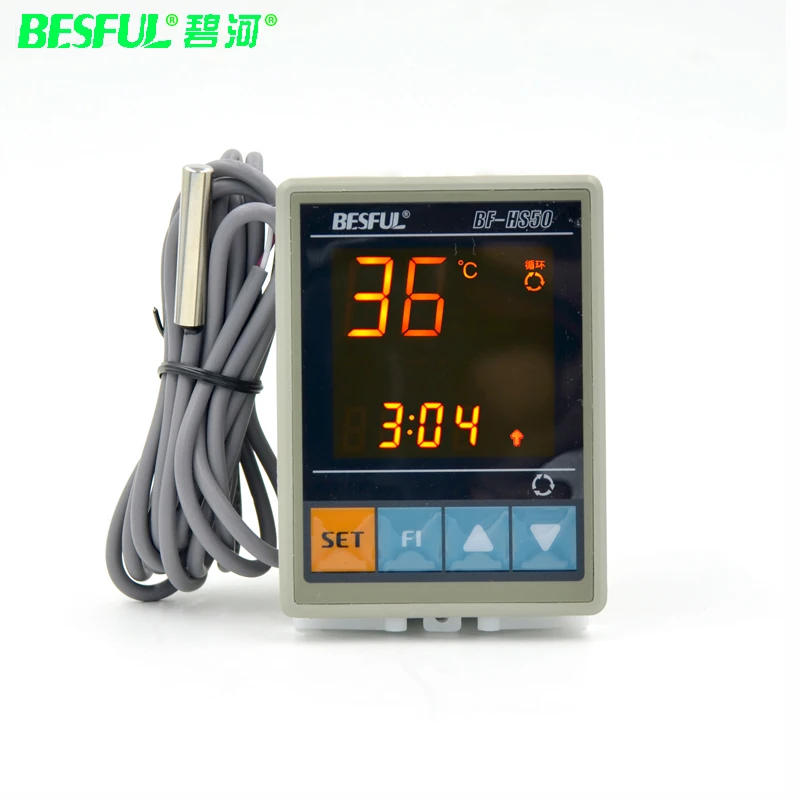

BF-HS50 заводи контроллер
Описание продукта
Контроллер Backwater BF-HS50-контроллер для газопровода, который может быть срабатывает при помощи температурного или водяного переключателя. [Принцип работы]: (1) Когда возвратная вода срабатывает при температуре, каждый раз возвратная вода ждет цикла (00:00 ~ 23 часа: 59 минут), до тех пор, пока температура ниже установленной температуры возврата воды, возвратная вода будет срабатывать. Действие, возвратная задержка воды (00:05 ~ 30 минут: 00 секунд) и затем прекратите возвратить воду. (2) переключатель потока воды приводит к возврату воды. Каждый раз, когда происходит действие потока воды, будет срабатывать действие по возврату воды, и задержка возврата воды (00:05 ~ 30 минут: 00 секунд) остановит возвращенную воду. H50 имеет функцию антифриза трубопровода, которая может эффективно предотвращать глазурь труб. Широкий блок питания на поле, может работать адаптивно между AC80V ~ 240 В блок питания, стабильный, надежный и долговечный.
Основная функция
Один выход 240 К NTC датчик температуры датчика, один способ переключения потока воды вход
Один из способов, как правило, можно открыть, как правило, закрывающимся контактным выводом
Дисплей температуры
Набор цикл обнаружения заводь
Заводи Время задержки регулируется
Регулируемая Вернуться температура воды
Антифриз цикл
Защита памяти от отключения памяти
Технические характеристики и технические параметры
Продукт упаковочный лист
Хост
2. Линия измерения температуры NTC (240 К)
3. инструкции
4. Фиксированный кронштейн
Размер внешнего вида (мм): 58 (длина) × 78 (ширина) × 85 (толщина)
Монтаж и Габариты (мм): монтаж на окна, размер открывания: 51 (длина) × 71 (ширина)
Вес
Вес нетто: 0,240 кг
Вес брутто: 0,305 кг
Рабочая мощность и потребляемая мощность: AC (80 ~ 240) V, 2 Вт
Рабочая среда:-10 ° C ~ 50 ° C
Режим дисплея: светодиодный цифровой дисплей
Кнопка: кнопочная кнопка типа
Вход: два (240 К) NTC thermistor Датчик температуры, диапазон измерения-20 °C ~ 120 °C
Выход:
1. однополосное реле, как правило, открыто, как правило, закрываются на выходную температуру контакта; двухполосное реле, как правило, открыто, как правило, выключается при отключении температурного режима контакта
2. текущая мощность каждого выходного контакта составляет 6 Ампер для Резистивной нагрузки и 1 ампа для индуктивной нагрузки.
Может управлять 1000 Вт электрическое отопление или 200 Вт мотор или водяной насос, увеличенная нагрузка должна быть расширена с помощью контактора AC
Диапазон измерения: Диапазон измерения температуры: 0 ~ 120 °C
Диапазон измерения температуры низкой температуры: 0 ~ 99 ° C
Диапазон настройки
Диапазон значений температуры: верхний предел 0 ~ 90 °C нижний предел 0 ~ 90 °C
Диапазон изменений температуры: верхний предел 2 ~ 30 ° C нижний предел 1 ~ 30 ° С
Управление диапазон
Диапазон значений температуры: верхний предел 0 ~ 90 °C нижний предел 0 ~ 90 °C
Диапазон изменений температуры: верхний предел 2 ~ 30 ° C нижний предел 1 ~ 30 ° С
Другое параметры
1. линию температуры можно подключить до 100 м с обычными проводами на большие расстояния.
2. Установите параметры, чтобы отключить питание и сохранить память в течение длительного времени.
3. Диапазон температуры открывания антифриза:-4 ~ 6 ° C
4. Диапазон настройки температуры антифриза: 0 ~ 10 ° C
5. Диапазон настройки задержки воды: 00:05 ~ 30: 00 (минута: вторая)
Все пути 240 К датчик температуры NTC, один входной переключатель
Как обычно открываются обычно закрытые контактные выходные данные
Дисплей температуры
Комплект период обнаружения заводь
Регулируемая длительная задержка возврата
Возврат температура воды регулируется
Антифриз циркуляции
Мощность памяти защиты
Описание параметров
Значение параметра значения параметра кода
Температура возвратной температуры, настройка температуры 0 ~ 70 28
Продолжительная работа в рабочее время задержала обратную воду, откатилась 00:05 до 30: 00 (минут: секунд) 00:30
Интервал времени цикла Backwater backwater Backwater: 00 ~ 99: 59 (часы: минуты) 00:10
Мороз превратил циркуляцию воды в трубу заморозки температуры-4 ~ 6 2
Закрытая антифриз морозильные трубы закрытые водяные петли температуры 0 ~ 10 6
Технические параметры
1. Хост 2.NTC (240 К) температура зондирования температуры 3. инструкции 4. фиксация
Габариты (мм) 58 (длина) × 78 (ширина) × 85 (толщина)
Установка и Габариты (мм) Установка окон, размер открывания: 51 (длина) × 71 (Вт)
Вес нетто: 0,240 кг
Вес брутто: 0,305 кг
Блок питания и потребляемая мощность AC (90 ~ 250) V, 2 Вт
Использование окружающей среды-10 ~ 50
Дисплей светодиодный цифровой Дисплей
Кнопочная мембранная клавиатура
Введите двухполосный (240 К) датчик температуры NTC thermistor, Измерительный диапазон-20 ~ 120
1. одно выходное реле, обычно открытое и обычно закрывающееся на выход контактного термостата; проводное реле, как правило, открыто и, как правило, закрывается выходным циклом контакта
2. Каждая Выходная контактная сила тока 6 Ампер резистивная нагрузка, Индукционная нагрузка 1 Ампер.
Управление электрическим подогревом 1000 Вт или 200 Вт мотор или насос, увеличение нагрузки требует расширения обменов и контактов
Диапазон измерительного диапазона: 0 ~ 120
Диапазон отображения низкой температуры: 0 ~ 99
Диапазон регулировки температуры: 0 ~ 90 верхний предел 0 ~ 90
Диапазон разницы температуры: до 2 ~ 30 нижнего предела 1 ~ 30
Диапазон значений температуры: 0 ~ 90 верхний предел 0 ~ 90
Диапазон разницы температуры: до 2 ~ 30 нижнего предела 1 ~ 30
1. Диапазон температуры 1. Линия датчика температуры может быть 100 м
2. Установочные параметры, удерживающие долгосрочную память
3. Диапазон настройки температуры антифриза:-4 ~ 6
4. Диапазон настройки температуры антифриза: 0 ~ 10
5. Диапазон настройки задержки воды: 00:05-30: 00 (минуты: секунды)
Код часто задаваемые вопросы
Вопрос: при каких условиях вода возвращается в воду, когда она будет автоматически возвращена?
A: он будет отключен, когда температура трубы достигнет установленной температуры возврата воды, или будет выключено, когда возвратная длина воды равна установленному возврату воды задержка времени.
Q: Когда цикл возврата воды не прибыл, температура будет низкой, и цикл сохранения тепла не начнется. Есть ли какая-то функция антифриза?
A: Да, когда температура измерения трубы ниже установленной температуры антифриза, циркуляционный насос начинается. Когда температура трубы достигает температуры антифриза, насос циркуляции прекращен.
Q: Может HS50 контролировать возвратную воду только при помощи переключателя потока воды? Когда вода используется, обратный водяной насос работает, и остановится, когда возвратная температура воды остановится или достигает возвратной воды задержки времени?
A: Да, если цикл возврата воды установлен в 0, функция возврата цикла отключена. Когда переключатель потока воды закрыт, до тех пор, пока температура не достигает установленного температурного контроля, вода возвращается, и расход воды отключает время, достигает 1 секунды, а установка задней воды задерживает время или возврат воды температуры удовлетворяет возвратную воду стоп. Управление возвратным насосом для остановки работы при условиях
Вопрос: Какова релейная выходная мощность h50?
Ответ: эстафета от h50 составляет 220 В/6А (резистивный), 220 В/1A (Индуктивный), который может контролировать 200 Вт насос. Насосы, превышающие эту мощность, необходимо обмениваться с контактором переменного тока.
