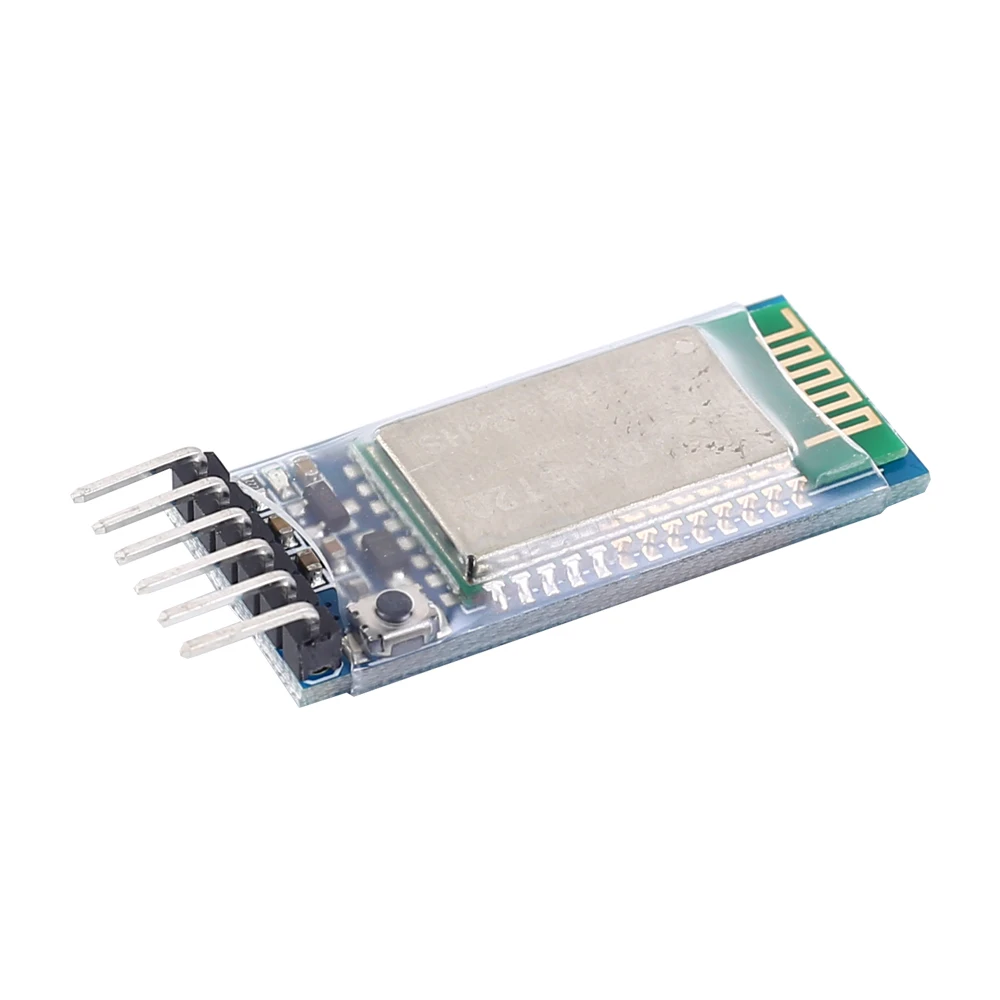

Беспроводной Bluetooth радиочастотный модуль приемопередатчика CC2640 BLE5.0 UART DC 3,3 V 2,4 GHz ISM OTA низкое энергопотребление

1. Описание:

DX-BT20-A представляет собой BLE5.0 модуль Bluetooth с последовательным подключением. Он поддерживает OTA по воздуху обновления. Он может быть использован для передачи данных.

2. Особенности:

1>. Обновление антенны OTA

2>. Низкое энергопотребление

3>. Передача данных через UART

4>. Быстрая скорость передачи

3. Параметры:

1>. Название Bluetooth: DX-BT20

2>. Протокол Bluetooth: BLE 5,0

3>. Рабочая частота: 2,4 ГГц ISM диапазон

4>. Интерфейс связи: UART3.3VTTL уровень

5>. Рабочее напряжение: 3 В ~ 3,6 В

6>. Уровень связи: 3,3 В

7>. Мощность передачи: 5 дБм (максимальная)

8>. Расстояние связи: 10 метров

9>. Ток отправки: 2.9ма

10>. Ток приема: 2.9ма

12>. Низкое энергопотребление тока: 200uA

13>. Скорость передачи: 6 кбит/с

14>. Антенна: PCB Встроенная антенна

15>. Рабочая влажность: 10% ~ 90% относительной влажности

16>. Температура хранения:-55℃ ~ 125℃

17> Рабочая температура:-20℃ ~ 70℃

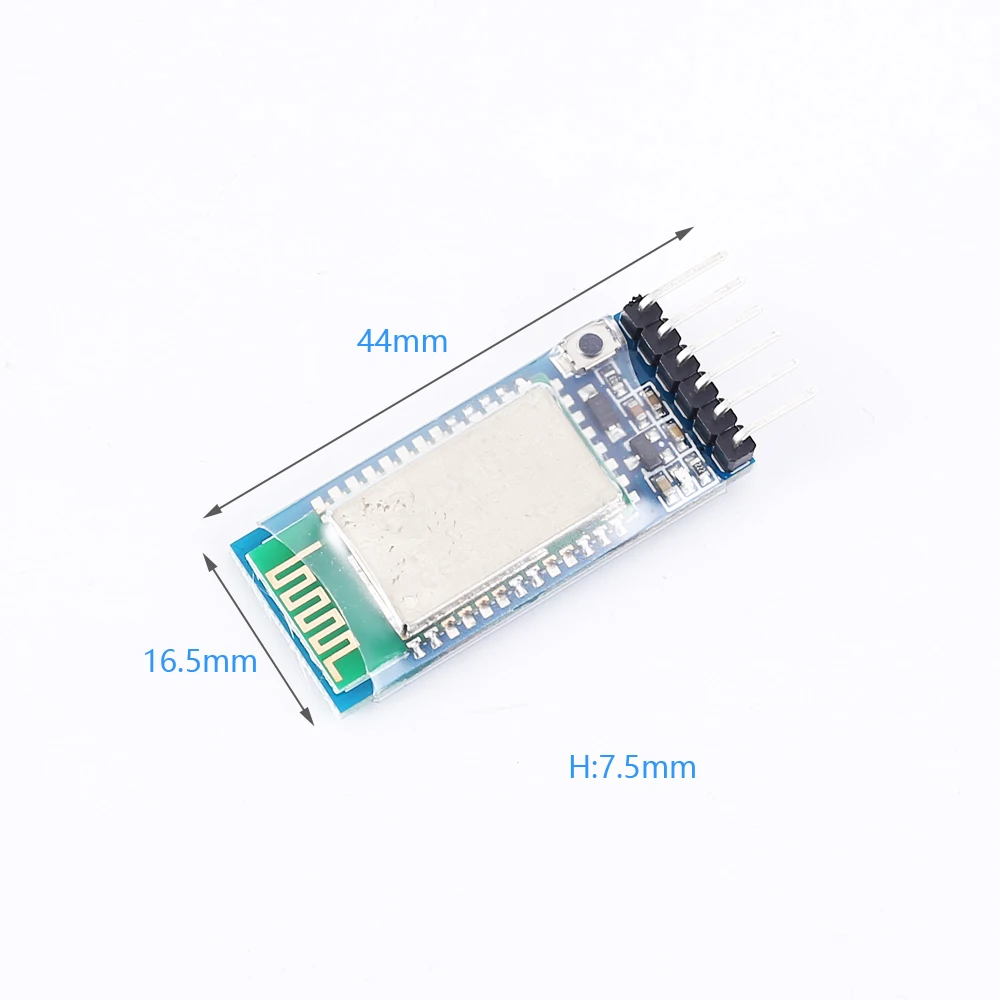

18>. Размер: 44*16,5*7,5 мм

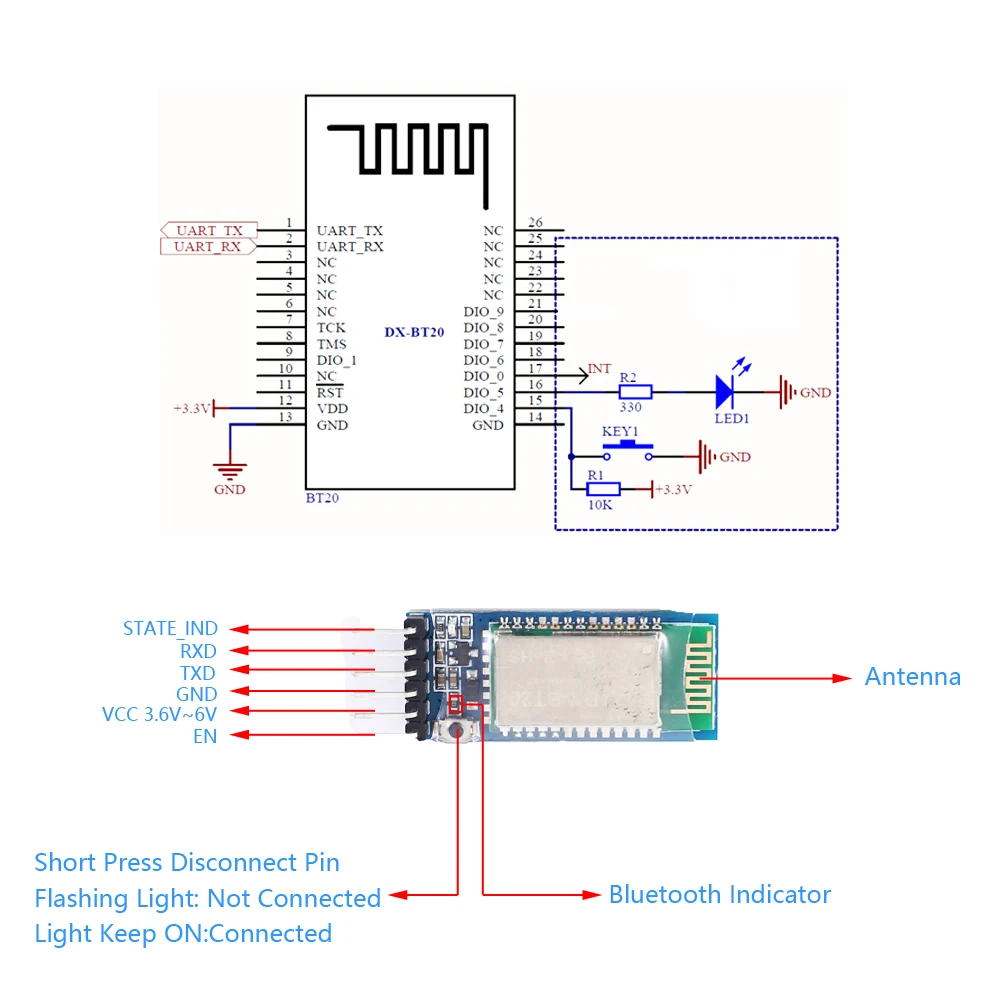

4. Общий контакт:

1>. UART_TX: вывод данных UART

2>. UART_RX: UART ввод данных

5>. RESETB: низкий уровень сброса

3>. VDD: источник питания на входе положительный 3,3 В

4>. GND: отрицательная мощность

6>. DIO_4: разъединитель (200 мс, низкий Электрический Импульсный разъединитель)

7>. DIO_5: Светодиодный индикатор (мигает при отключении)

8>. DIO_0: индикатор состояния подключения Bluetooth (не подключен низкий уровень, выход высокого уровня при подключении)

5. Посылка:

1>. 1 шт. BLE5.0 модуль Bluetooth с последовательным подключением
