Бесщеточный бесщеточный мотор бесщеточный микро-двигатель

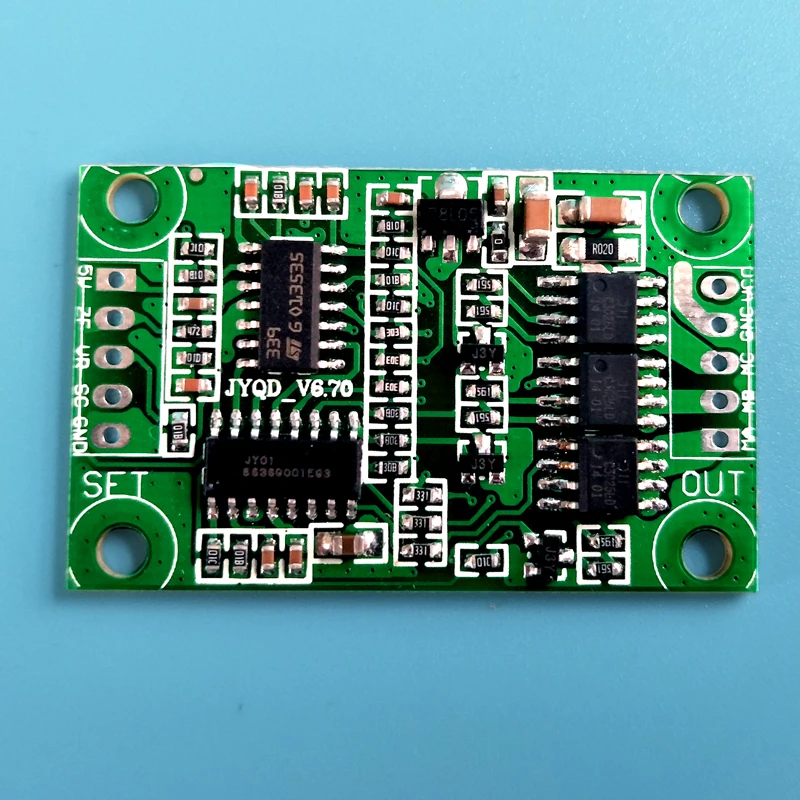

Наименование товара: Бесщеточный Холл без двигателя (пластина)

Модель: JYQD_BLDC_V6.70

Размер объема: 45 мм * 28 мм * 3,5 мм

Рабочее напряжение: DC 7,5 V -- 18 V

Приводной ток: ≤3A

Напряжение регулирования скорости: 0v-5в

Диапазон скоростей: 5% -- 100%

Рулевое управление: Да

Мягкая функция заднего хода: Да

Функция сигнала скорости: Да

Интерфейс:
Входной порт isHX25003-4A
Выход isHX25003-5A

Все терминалы управления совместимы с уровнем, его можно непосредственно контролировать с помощью одночипового микрокомпьютера и т. Д.

Размер диаграммы:

Мотор схема подключения:

Управление терминал:

{Сверху вниз: ⑴встроенный-5 В, ⑵zfположительный и отрицательный контрольный конец, ⑶VRGovernor терминал, output scspeed выходной сигнал, ⑸GNDland}

① Скорость двигателя может контролироваться переменным сопротивлением (как показано на диаграмме потенциометра) и pwmcontrol (pwmпожалуйста, обратитесь в службу поддержки клиентов для простой схемы управления).

② Управление двигателем вперед и назад может управляться переключателем (пример проводки переключателя (переключатель изображения) промежуточный контактный разъем zfend, обе стороны соединены с internal5VandGND)

③ Импульсный сигнал скорости [sc (4)] может выводить сигнал скорости

Выход терминал:

Расположение электропроводки: Положительное положение подключения (1) отрицательное положение (2)

Расположение проводки между двигателем и приводной платой: MA (3), MB (4), MC (5)

Обратите внимание:

● Не работают за пределами диапазона рабочего напряжения, в противном случае пластина привода может быть постоянно повреждена.
● Водительское напряжение plate5V, за исключением подключенного к потенциометру регулирования скорости, не подключайте внешние линии питания или оборудование, в противном случае, это может привести к постоянному повреждению системы стабилизации напряжения внутри приводной платы., приводная пластина отказ
● Входное напряжение всех управляющих клемм должно соответствовать стандарту ttl, в противном случае привод может быть поврежден. IC, сбой привода
● Эффект вождения BLDCM напрямую зависит от мотора., если эта плата привода не может хорошо управлять вашим двигателем, это может быть вызвано следующими причинами
1. Разница между напряжением двигателя и мощностью слишком велика (пожалуйста, выберите подходящий мотор или драйвер)
2. Неправильный пусковой момент (может быть adjustedJY01The first1 решить проблему после напряжения стопы)
3. Неправильный диапазон скорости (это может быть решено после регулируемых параметров вождения)
4. Сильный нагрев двигателя или привода (частота привода не соответствует мотору, можно регулировать и решать)
Если мотор не может управляться нормально, пожалуйста, свяжитесь с нами вовремя, мы сделаем все возможное, чтобы помочь вам решить проблему
