Описание
\
\ \
\
Стандартный параметры
\\
Модель дисковой пластины: JYQD_V6.3E1
\\
Диапазон напряжения: 12 V-36 V
\\
Максимальный ток: 20A
\\
Движущая сила: ≤500вт(Зависит от рабочего напряжения)
\\

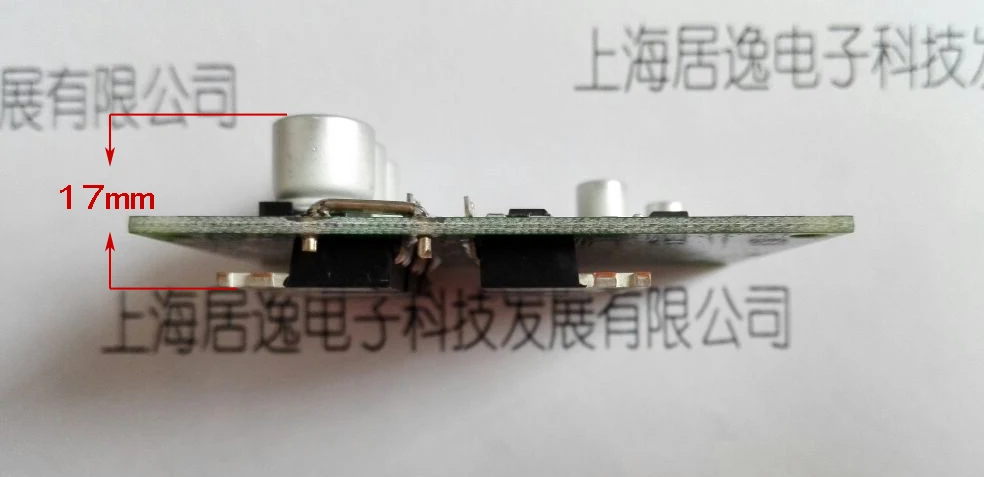

Размер: 63 MM * 42,5 MM * 17 MM
\\
DriveIC: JY01 (информация может быть получена в службе поддержки клиентов) ссылка на покупку (изображение двигателя)
\
Функция регулирования скорости: регулировка скорости напряжения или одночиповый микрокомпьютер с регулятором скорости (пожалуйста, обратитесь в службу поддержки клиентов для SCM управления данными проводки)
\\
\
Стандартное издание: 63 мм * 42,5 мм * 17 мм
\\
Специальное издание: 63 мм * 42,5 мм * 28,5 мм
\\
\
\
\
\
Режим подключения стандартной версии и специальной версии одинаковый
\\
\
Описание проводки клеммы управления (слева):
\\
Описание порта сверху вниз
\\
1 、 GND земля
\\
2. VR порт регулятора метод проводки может контролировать скорость через регулирование напряжения orPWM контроль скорости регулировка напряжения может контролироваться led регулируемым сопротивлениемИллюстрация с примерами: потенциометер20к 3 положение ноги только средний разъем ноги vrport боковой разъем 5vport боковой разъем gndport контролируется регулированием напряжения
\\
3. Z \ F вперед и назад порты метод проводки meet5VOne направление meetGNDOne направление
\\
4. Односкоростной импульсный выходной порт выход один цикл импульса = полюсные пары двигателей ×3
\\
5. 5в контрольный терминал 5в выходной порт напряжения
\\
Инструкции по электропроводке (справа):
\\
Описание порта сверху вниз
\\
1. VCC положительный входной порт питания (12-36 в)
\\
2. GND источник питания отрицательный входной порт
\\
3. MC DC нет щетки нет толку/один из трех проводов зала меньше двигателя
\\
4. MB DC нет щетки нет толку/один из трех проводов зала меньше моторов
\\
5. MA DC нет щетки нет толку/один из трех проводов зала меньше мотору
\\ \
\
\
\
\
\
\
\
\
\
| \ \ \ \ \ \ \
Вождения сигнала, в чехол из любых расхождений, пожалуйста, свяжитесь со службой по работе с клиентами |
\ \
\
\
\
\
\
\
\
\
\
\
\
\ | \ \ \ \ \ \ \
Пожалуйста, внимательно прочитайте примечания, в противном случае, мы будем нести ответственность за их воздействие. |
\
Этот продукт-голая пластина. Если есть какие-либо проблемы со сваркой, это повлияет на вторичные продажи и не будет возвращено или заменено., бесплатное обслуживание
\\
При использовании в60 ВтБез теплоотвода внутри, превышает60 ВтТеплоотвод должен быть добавлен, снижение эффективности привода без теплоотвода, если температура слишком высокая, это вызовет постоянные повреждения.! площадь теплоотвода зависит от рабочей среды (рекомендуется, чтобы площадь теплоотвода поверхности была больше, чем200Квадратный сантиметр)! обязательно обратите внимание на спинку при установке теплоотвода6Только в том случае,MOSИзоляция труб, если она не изолирована, ведущая пластина будет повреждена постоянно.! рекомендуется добавить теплопроводную силиконовую смазку с обеих сторон изолятора при установке изолятора.!
\\ \
\
Пример установки теплоотвода:
\\
Изоляция прижимается к радиатору, чтобы избежать6Трубка короткого замыкания, лучше добавить теплопроводную силиконовую смазку с обеих сторон изоляционного листа.
\\
\ \
\
\
'
