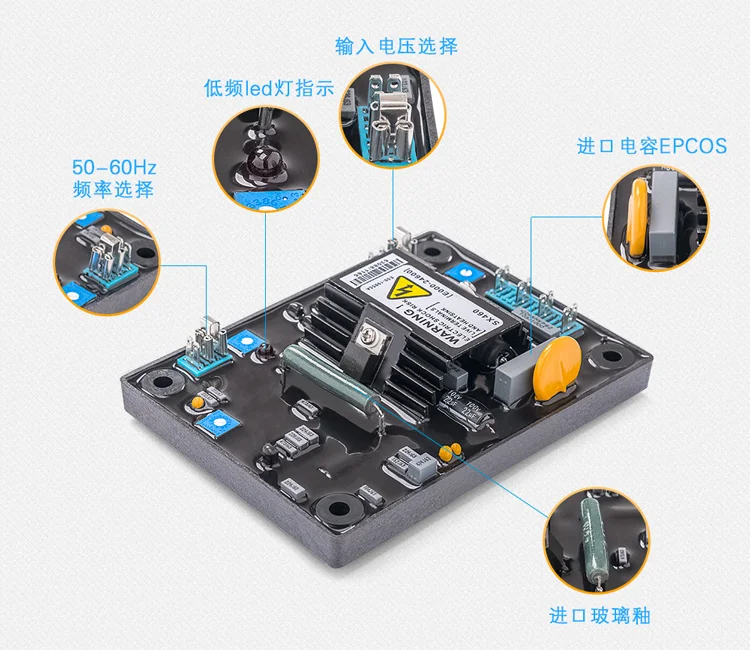

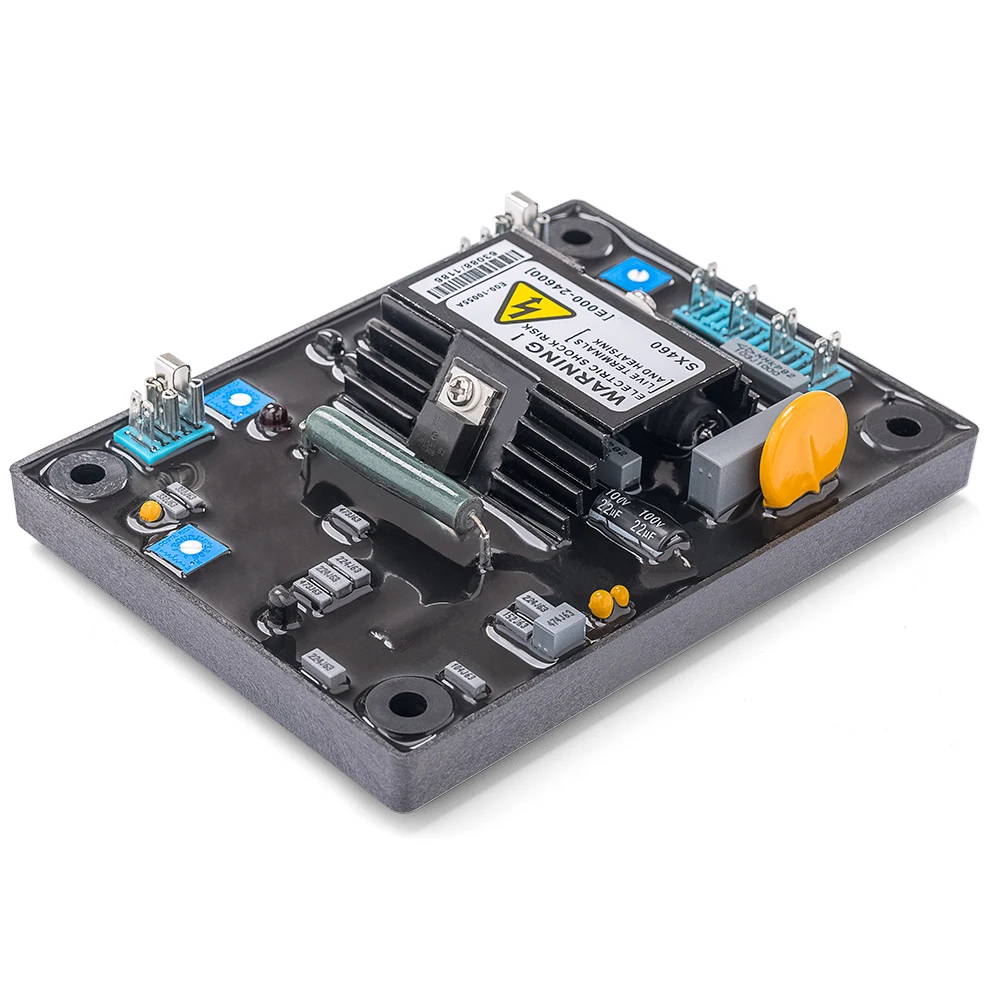

Бесщеточный генератор, регулятор напряжения возбуждения, автоматический регулятор напряжения AVR, регулятор защиты от низкой частоты SX460

Описание

Примечание: 1 пластина регулирования давления может быть установлена в любом подходящем положении генератора, его форме и фиксированной диафрагме.
2 прежде чем использовать измеритель высокого сопротивления или тестер напряжения, кабель AVR должен быть сначала отсоединен.
Избегайте повреждения AVR при высоком напряжении.

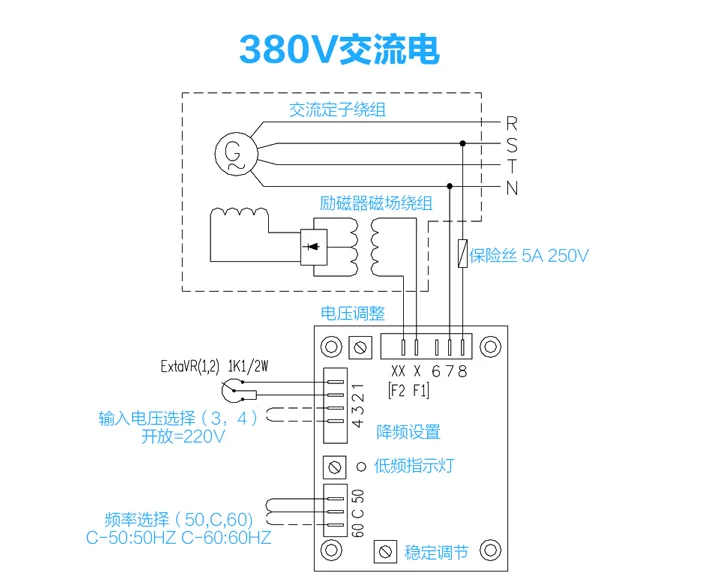

1. Подключите магнитное поле генератора к F + и F-интерфейсам
2 подключите кабель питания обнаружения к 7, 8 (заводская настройка 220 в, если вам нужно установить 110 в, пожалуйста, коротко перемычку)
3 внешних регулятора напряжения (по мере необходимости).
4 выберите 50 гц или 60 гц.
5 выберите трехфазное напряжение R.S.T
6 рекомендуется использовать-чем выше разрывная способность страховки установлена на блоке питания, емкость предохранителя должна быть основана на фактическом поле возбуждения полной нагрузки
120% тока.
Примечание: 1 когда нет внешнего VR, 1,2 должен быть коротковат.
2 когда красный индикатор L ED включен, это означает, что частота является недостаточной.
Будет падать из-за действия цепи защиты низких частот, предотвращая чрезмерное возбуждение тока от повреждения магнитного поля
Обмотки статора.

1 регулировка низкой частоты (U/F).
При использовании при частоте 50 гц вставьте «крест-медь» между C и 50 гц, вставьте «крест-медь» между C и 60 гц при 60 гц, и установите частоту U-F ручки для установки защиты низких частот. Значение точки перегиба, этапы настройки:
(1) запуск двигателя и создавать напряжение.
(2) отрегулируйте частоту вращения двигателя до требуемого значения низкой частоты.
(3) медленно отрегулируйте ручку U/F, чтобы включить красный светильник низкочастотного индикатора (заводская настройка 55 гц при 45 гц z60гц при 50 гц).
2 регулировка напряжения (вольт). Отрегулируйте «регулятор напряжения» до номинального значения (увеличение по часовой стрелке). При использовании внешней регулировки, пожалуйста, подключите потенциометр 1000 q 1 ватт между “1” и “2”.
3 стабилизации регулировки (удар). Регулировка «стабильного регулирования» может стабилизировать выходное напряжение генератора, но чрезмерная регулировка увеличит мгновенную скорость изменения напряжения генератора при большой нагрузке. Рекомендуется следить с помощью мультиметра (тип указателя) DCV-файла. Напряжение магнитного поля, медленно регулируя «стабильное регулирование», так что напряжение магнитного поля сотрясается в самой низкой точке, то есть регулировка остановлена. Это самый лучший "стабильный" координации между генератора и AVR.

1 меры предосторожности во время установки: установка, подключение, настройка и проверка выполняются профессионалами с профессиональными знаниями. Установите регулятор в месте, где генератор имеет защиту от влаги, коррозии и предотвращает другие от прикосновения.
2 обратите внимание, когда генератор работает: при нормальных условиях эксплуатации температура поверхности регулятора будет превышать 60 °c. не прикасайтесь к регулятору теплоотвода во время работы или заземления или не прикасайтесь к регулятору теплоотвода, и был размещен предупреждающий знак.
3 загрузки процесс:
Первоначальная установка:
(1) убедитесь, что-резать проводку правильно.
(2) отрегулируйте напряжение до минимального.
(3) если внешнего напряжения используется потенциометр, подстраиваются под середину.
(4) отрегулируйте регулятор стабильности на максимум.
(5) подключите F +, F-(F + положительный, F-отрицательный) с вольтметром 110VDC или трехметровым измерителем.
(6) подключите выходной терминал переменного тока с измерителем 300 в переменного тока для обнаружения выходного напряжения переменного тока.
4 система запускается:
(1) запуск генератора без нагрузки, регулировка правильной скорости, и напряжение должно установить минимальный уровень напряжения 1000.
(2) медленно отрегулируйте регулятор регулировки напряжения до нужного.
(3) отрегулируйте ручку управления стабильностью по часовой стрелке до тех пор, пока не возникнет нестабильное состояние, затем настройте на стабильную точку в направлении против часовой стрелки, то есть в наиболее подходящем положении, умышленное прерывание источника питания регулятора в течение 1-2 секунд, а затем восстановление, если стабилизация напряжения не требует дополнительной регулировки, В противном случае кнопка стабилизатора должна регулироваться против часовой стрелки.
