Описание

BH1417F fm-передатчик/радиопередатчик модуль/5V12V PLL стерео радиовещательная радиостанция diy

Описание продукта:

Примечание: плата доступна в 12 В и 5 В версии питания. Конфигурация по умолчанию составляет 12 В. Если вам нужен 5 В, пожалуйста, оставьте сообщение или сообщите нам.

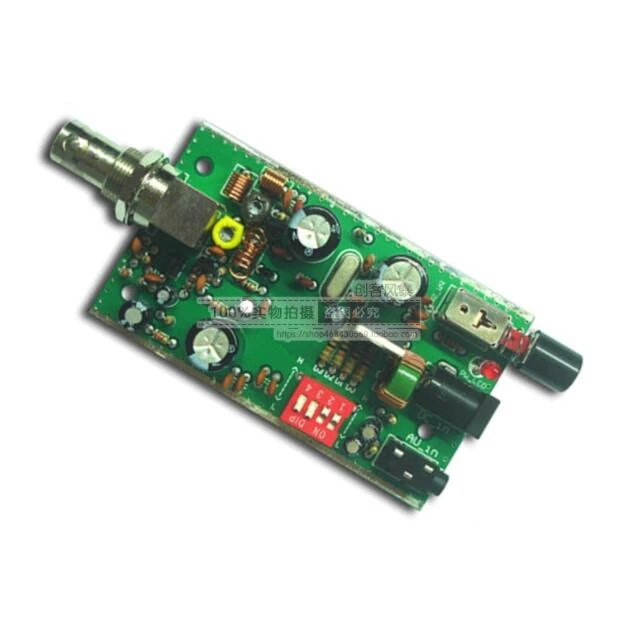

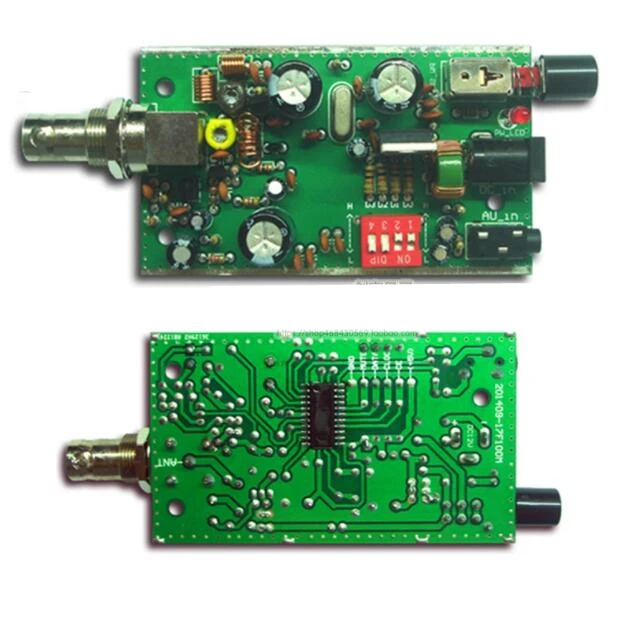

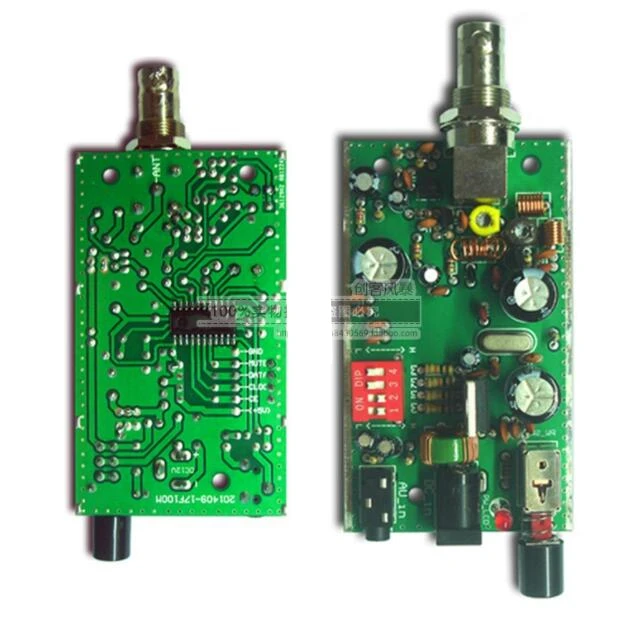

Плата передатчика принимает Изысканные Двойные панели, высокое качество, высококачественные высокочастотные специальные электронные компоненты, и PCB колодки лужены, чтобы обеспечить качество сварки. Собранные продукты могут быть непосредственно поставлены на рынок. Качество необычных студенческих тренировочные комплекты сопоставим.

Характеристики: преобразование стереоаудиосигнала в fm-радио передача, функция беспроводной передачи стереоаудиосигнала, пилотная система FM стерео передатчик.

Высокочастотная схема принимает PLL FM стерео передатчик чип интегральной схемы BH1417F (или заменяет BH1416F сам по себе), рабочая частота достаточно стабильна, потому что fuselage не производит искусственную частоту дрифта, рабочая частота устанавливается управлением DIP switch. Если BH1416F, частота передачи может быть отлажена. Нижний конец семи частот 76,8, 77,0, 77,2, 77,4, 77,6, 77,8, 78,0, 88,0 опционально или дополнительно высокий 88,2, 88,4, 88,6, 88,8, 89,0, 89,2 семь частот с помощью однометровой антенны для передачи расстояния в открытые зоны около 100 метров; если BH1417F, Частота передачи может быть отлажена на низком или высокой частоте 87,7, 87,9, 88,1, 88,3, 88,5, 88,7, 88,9, 106,7, 106,9, 107,1, 107,3, 107,5, 107,7, 107,9 семь доступных вариантов частоты Просто измените код, чтобы заменить код DIP switch. Подходит для обучения или школьного обучения студентов радио-вещателей, чтобы собрать, установить и отлаживать полные спецификации (включая схемы, сборочные чертежи), без линий передачи звука.

Модель: BH1417F

Размер: 80x45 мм

Рабочее напряжение: 9-12 В (подсказка: если вам нужен 4-6 в (5 В), пожалуйста, свяжитесь со мной, версия 5 В, вы можете использовать usb-порт питания)

Длина антенны: 1 м

Расстояние передачи: 50-100 метров (открытое пространство)

14 рабочих частот можно выбрать через переключатель DIP:

1 л L 87,7 МГц

2 H L 87,9 МГц

3 л H L 88,1 МГц

4 H L 88,3 МГц

5 л L H L 88,5 МГц

6 H L 88,7 MHZ

7 л H L 88,9 МГц

8 л L H 106,7 МГц

9 H L H 106,9 МГц

10 л H 107,1 МГц

11 H L H 107,3 MHZ

12 л ч 107,5 МГц

13 H L H 107,7 MHZ

14 л H 107,9 МГц

Комплект также может быть применен к IC BH1415F, и раздел микроконтроллер должен быть разработан только покупателем. Используя практический опыт bh1415: во-первых, с помощью цепи BH1417F, после успешно отладочной BH1417F, поместите BH1415F под пайки DIP switch и подключите программируемую часть цепи. Это, по крайней мере, гарантирует, что аппаратная часть работает нормально. Обратите внимание, что BH1415F необходимо припаять.
