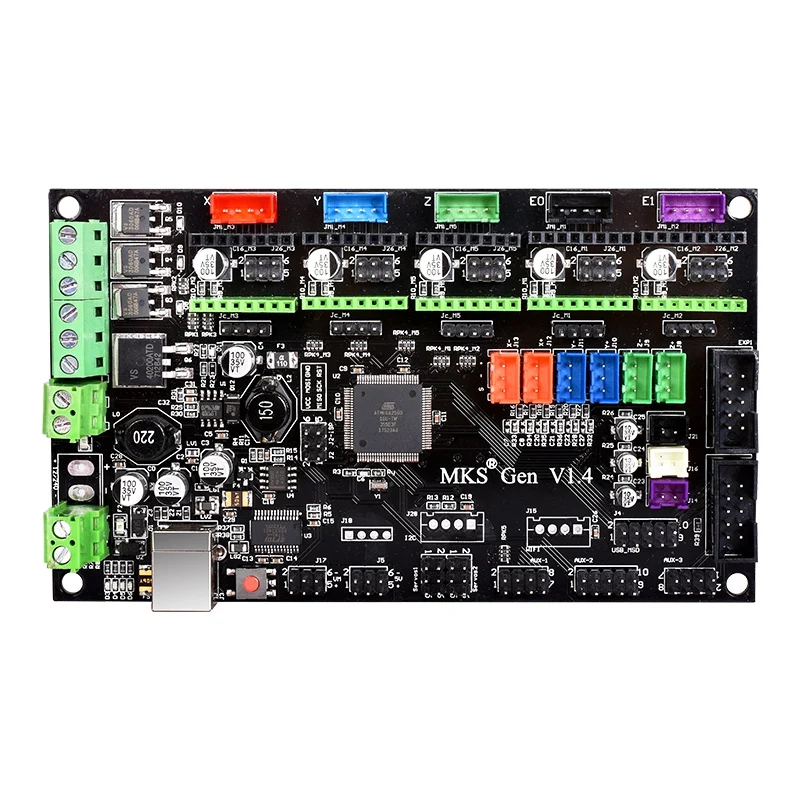

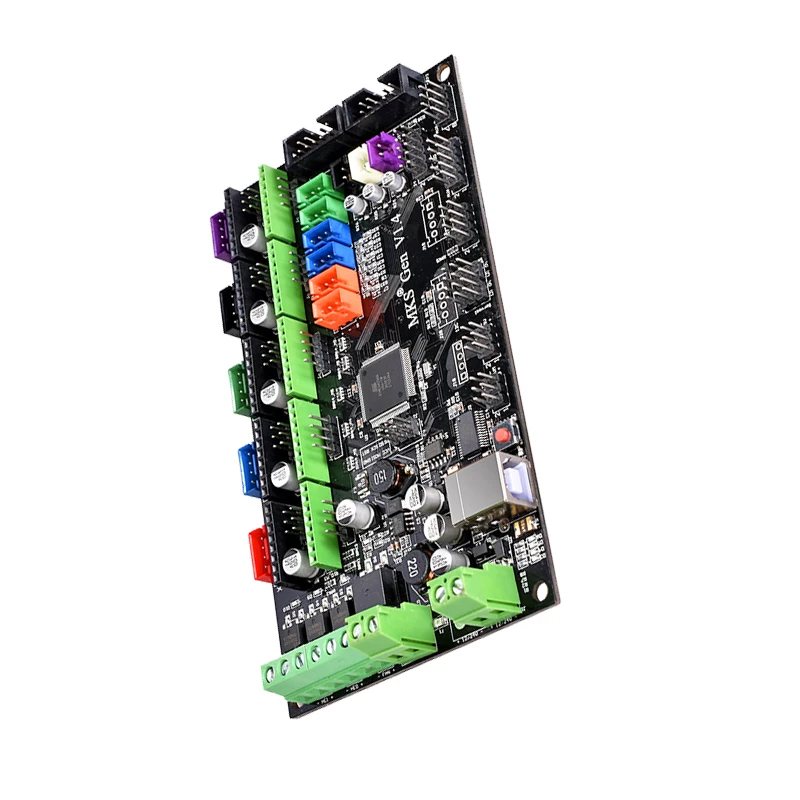

Bigtreetech 3d принтер запчасти Mks Gen V1.4 материнская плата Mega 2560 Ramps 1,4 Плата управления совместима A4988/Drv8825/Tmc2100/Tmc21

Для процессоров Arduino MEGA compatible Atmega2560 и FT232 совместимы со всеми прошивками класса RAMPS.
Прошивка может использовать ту же настройку, что и ramps1.4.
Простой дисплей + SD-CARD разъем, compatible apdiscount smartконтроллер совместимый штыревой разъем на плате.
Легко подключиться mks-tft на AUX-1.
Все дополнительные штифт разбиваются так же, как ramps1.4 (AUX-1, AUX-2, AUX-3, Servos1).
Описание продукта:
MKS Gen-это многофункциональное электронное решение для Reprap и других устройств с ЧПУ.
Он оснащен бортовым ATmega2560. Его пять выходов двигателя питаются от Pololu pin совместимые Шаговые драйверы.
Плата имеет дружественный порт расширения разработчика, поддерживающий доступ, такой же, как Ramps1.4.
MKS Gen разработан, чтобы быть гибким в наличии источника питания пользователя, что позволяет любому источнику питания от 12 V-24 V.
MKS Gen сохраняет Весь интерфейс ramps1.4.
Особенности:
3x температурные разъемы ADC для термисторов.
До 5 драйвер двигателя с легкой микрошаговой установкой (микропереключатели).
4x PWM способный мощность mosfet выходы с ограничитель для основной мощности. (кровать, экструдер 0, экструдер 1, вентиляторы)
4 слоя PCB, оптимизирует тепловыделение.
3*5 V Выход, 3*12 V-24 V Выходной интерфейс.
6x концевые Стопорные разъемы с блоком питания Xmin/Xmax/Ymin/Ymax/Zmin/Zmax
Восстанавливаемый предохранитель для защиты от короткого замыкания.
Цвет: черный
Материал печатная плата монтажа
Размер: 143*84 мм
Посылка в комплект входит:
1 * материнская плата
1 * линии передачи данных
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
