Описание

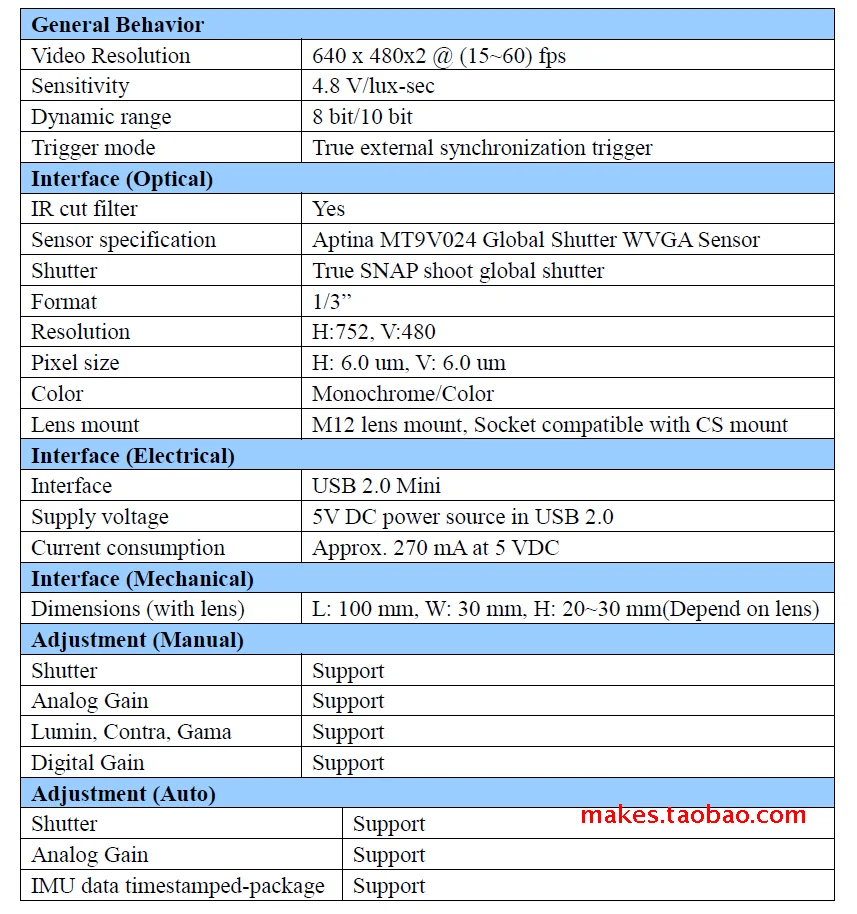

USB2.0 бинокулярная камера,

1: True SNAP shoot global shutter CMOS MT9V024 с цветными и черно-белыми модулями, цветным 650 нм объективом и черно-белым 850 нм объективом;

2: максимальное разрешение составляет 752*480x2, обычно 640*480x2 @ (15-60fps);

3: базовый 80 мм, BGA центр выравнивается;

4. Внешний триггер глобальной одновременной экспозиции, Точность синхронизации триггера лучше 0,1 микросекунд;

5: Стандартная диафрагма 100 градусов и широкоугольный объектив 140 градусов две спецификации;

6: USB2.0 чип CY7C68013, USB мини-интерфейс;

7:6 axis ICM20602 + цифровой компас HMC5883L;

8: Чип шифрования DS28E01;

9: FPGA EP4CE15 + 8 M * 32 бит SDRAM.

Камера режим работы

После того, как верхний компьютер начнет собирать изображения, он может переключать 4 режима в свою очередь в соответствии с ключом 1 на камере, или пользователь может выдавать команды для переключения

Фиксированный FPS Автоматическая экспозиция

В этом режиме камера имеет фиксированный интервал экспозиции 33,33 или 20 кадров в секунду, а камера автоматически регулирует время экспозиции и усиление.Когда светильник Низкий, время экспозиции составляет более 300 линий (которые могут быть преобразованы в MS). Примерно через 5 секунд камера автоматически блокируется до 20 кадров в секунду.Когда время полной экспозиции составляет менее 300 линий в течение около 10 секунд, камера автоматически блокируется до 33,33 fps.В это время Пользовательская Настройка параметров, связанных с экспозицией, будет признана неправильной.Частота выборки IMU 333,3 или 200 Гц

Фиксированный FPS ручная экспозиция

В этом режиме интервал экспозиции камеры фиксируется 33,33 или 20 кадров в секунду. FPS и другие параметры могут быть заданы верхним компьютером.Однако, если время экспозиции, установленное верхним компьютером, слишком длинное для удовлетворения 33,33 кадров в секунду, фаза будет автоматически снижена до 20 кадров в секунду.В противном случае он автоматически поднимется до 33,33fps.imu частота выборки соответствует 333,3 или 200 Гц

Максимальная скоростьAutomaticlЭкспозиции

В этом режиме интервал экспозиции камеры не фиксируется. После передачи предыдущего кадра следующий кадр будет выставлен автоматически.Параметры экспозиции контролируются камерой.В это время Пользовательская Настройка параметров, связанных с экспозицией, будет признана неправильной

Максимальная скоростьРуководство по эксплуатацииЭкспозиции

В этом режиме интервал экспозиции камеры не фиксируется, и экспозиция следующего кадра стартует автоматически, когда последний кадр будет закончен.Параметры экспозиции задаются пользователем

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0
Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0
Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

Черно-белый Видимый светильник с датчиком изображения:

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

ЧерныйБелый sensor850nmближнего инфракрасного изображения:

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

Видимый светильник цветного датчика:

Бинокулярный Комплектация камеры и инерционным измерительным FPGA развитию USB2.0

'
