BLDC бесщеточный мотор драйвер платы бесщеточный мотор драйвер двигателя Экспериментальная плата макетная плата

Этот набор экспериментальной доски является дешевым, исследования книги изменений, мощный, Мотор привода развития доска с широким применением.MCU плата управления двигателем, контрольная плата двигателя AndBLDCДля электротехнического оборудованияАлгоритм привода двигателя может быть разработан системой управления двигателем.

Будьте внимательны: плата привода не поддерживает привод двигателя сигнала Холла временно。 Если вы хотите разработать зал меньше привода двигателя, пожалуйста, спроектируйте свою собственную цепь преобразования EMF, чтобы осуществить эксперимент с меньшим контролем Холла (драйвер не включает в себя мотор меньше Холла) 。

Эта плата привода применима к:Дизайн школьной программы Колледжа, выпускной проект, предварительный тест на развитие продукта компании. Стал первым учебным проектом компании choiceBLDCSeries!

Сейчас уже есть сотни студентов колледжа (есть также много сотрудников), используя наш комплект разработки с приводом от двигателя, они также в восторге от этой системы развития, сочетают теорию с инженерным приложением более внимательно, это действительно достигает цели, чтобы воплотить обучение в жизнь. (знания, необходимые в системе разработки: модульная структура одночипового микрокомпьютера, Clanguage, фильтрация, алгоритм, связь сигнала, цифровая аналоговая электроника, управление двигателем, аппаратный дизайн, контроль замкнутого контура и т. Д.)

Внешний размер драйвера: 100 мм X 95 мм

Нововведения этого набора мотора:

1. Уровень сигнала 5vand3.3vсовместимый (все интерфейсы SCM могут управлять платой привода)

2. Функция аварийного тормоза двигателя (стоп-энд) (низкий уровень активного)

3. Нагрузка на доску 4 Внутренний диаметр 3 мм крепежное отверстие (фиксированное и удобное)

4. Бесшовное соединение с платой управления (более компактная система)

Диск plate36V 350 W электрический автомобиль bldcmotor тест прошел!

\
\

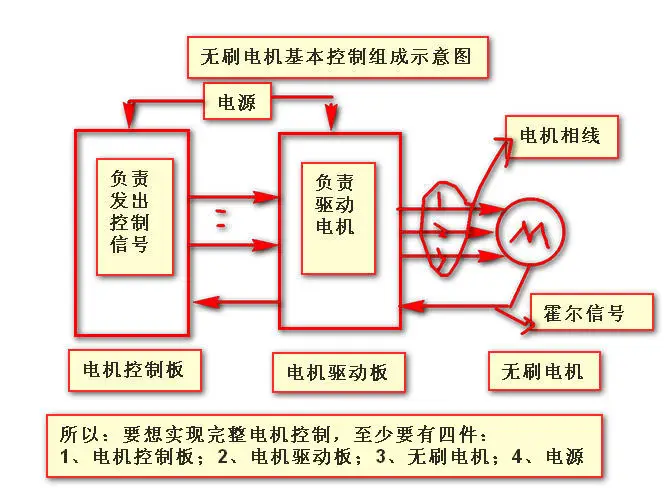

Блок управления электродвигателем BLDCMotor:

\
\

Соответствующий бесщеточный двигатель может быть выбран 12 V, 24 V, perhaps36V 。

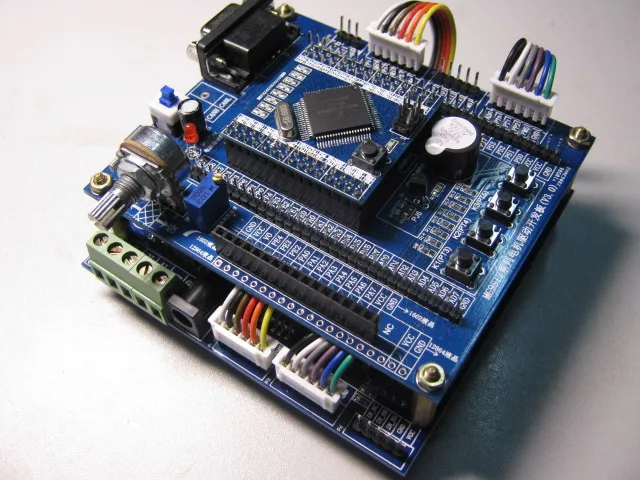

////////// Бесшовная док-станция от Freescale контрольной панелью и управляющая плата //////////

////////// STM32Seamless стыковка контрольной панелью и управляющая плата //////////

Применимые параметры платы привода:

1. Диапазон напряжения: 6 ~ 36 В (эта плата привода adoptsLM2576-5.0As чипом регулятора напряжения, albethenlm2576 входное напряжение до to45в, но для безопасности, лучше всего in40vдалее. если вы хотите более высокое напряжение, просто посмотрите на схему для простой линии подключения, чтобы удовлетворить ваши требования. примечания: входное напряжение емкости is50V)

2. Максимальный ток (mosкогда трубка проходит непрерывный ток): для вычисления (мощность дискретного резистора is5W, максимальный проходящий ток может быть рассчитан в соответствии со значением сопротивления. если значение сопротивления составляет 5/0 Ом, то Максимальный ток: sqrt (. 02) = 15,8 а)
