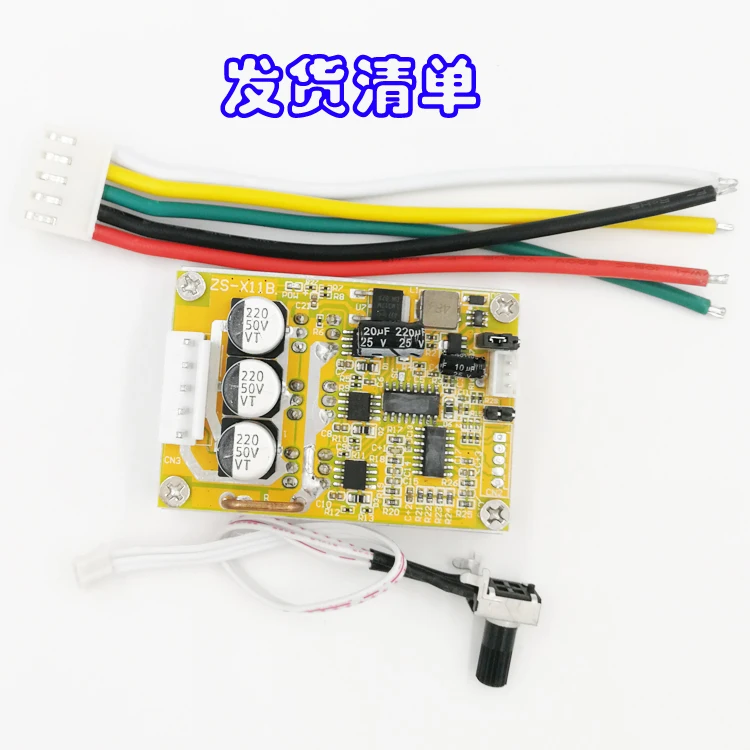

BLDC трехфазный бесщеточный контроллер двигателя постоянного тока ПЛК бесщеточный мотор электрическая регулируемая приводная пластина ПЛК

\
\
\
\
\

Примечание: Этот привод DC трехфазный бесщеточный.HolzerДвигатель платы управления может работать нормально без Holzer.

\

BLDC широкий напряжение 5-36 в высокой мощности 350 Вт DC трехфазный бесщеточный Бесконтактный контроллер, новая поддержкаPLC 0-5 V Аналоговое регулирование скорости и положительная инверсия.PWMКонтроль сигнала, регулирование скорости и т. д.

\

Вес нетто: 93 г

\

\

Теплое напоминание: схема схемы не предоставляет, пожалуйста, поймите, часть антикопировальной платы ключа IC была отполирована, не стоит фотографировать

\

Интерфейс Описание:

\

1.MA MB MCФазы мощность двигателя

\

2.5 V GNDМатеринская плата поставляется с блоком питания.(Ток не превышает 30 мА)

\

3.VCC GNDОсновной источник питания мотора(Внешний источник питания постоянного тока)

\

4.SCВыход импульсного сигнала скорости

\

5.Положительная инверсияПоложительная инверсия интерфейс управления(Не только третий переключатель с фиксированными положениями).

\

6.VRСкорость сигнального входа(С помощью ленты 5 V GND Подключите потенциометр 10 K.Частичное регулирование напряжения также может быть внешне подключено к PLC0-5V аналоговой скорости входа.

\

7.PWM входВнешняя амплитуда 5 в PWM регулировка скорости сигнала.(При удалении PWM вам необходимо отсоединить потенциометры на VR).

\

Весь процесс патч имеет стабильную производительность и положительный Реверс функции.

\

\

Гуманные настройки оснащены излучающими плавниками и проводами, которые могут сэкономить время и сэкономить время.

\

Стандартный утолщение теплоотвод

\

\

Широкое напряжение, большие мощные двигатели, общий PLC 0-5 V PWM контроль сигнала

\

Параметры спецификации основной платы:

\

Название продукта: 350 Вт бесщеточный драйвер двигателя постоянного тока без Holzer

\

Модель: ZS-X11B

\

Рабочее напряжение: 5-36 в

\

Максимальный ток: 16A

\

Максимальная мощность: 350 Вт

\

Защита от перегрузки по току: Да.

\

Максимальная скорость: 1-1,5 миллионов оборотов.(Консервативное исходное значение относится к количеству полюсов двигателя)

\

Размер изделия: длина 63 мм * ширина 45 мм * высота 27 мм

\

Вес: 93 г или около того.

\

Обратите внимание:

\

1. В цепи питания на материнской плате нет предохранителя.Обратная полярность источника питания может привести к постоянному повреждению части микросхемы.Даже 2 секунды.

\

2. При работе нормальноВыход двигателя имеет защиту от перегрузки по току. Поскольку мощность и ток модуля очень велики, пожалуйста, не используйте короткую цепь искусственно, когда модуль не работает правильно. Как только короткое замыкание имеет возможность сжигания линии и разрыва трубки, первая испытательная машина подключения должна быть протестирована с низким током и низким напряжением. После ОК, включите высокий ток и высокое напряжение снова, потому что это модуль платы, продающий внимание к проводке. Изоляция линии не должна прикасаться к частям на доске.

\

\

3.Не подключайте двигатель, который, безусловно, не соответствует напряжению модуля вождения, току или мощности, или очень отличается.Избегайте необъяснимой «ерунды и повреждения rdquo.

\

\

\

4.Получите товар, если нет четкого подключения и использования, пожалуйста, свяжитесь с нами в первый раз, даже если товар не ясен.Если есть какие-либо проблемы в использовании, он также может быть обработан путем дружественных переговоров.

\

\

'
