BLDC трехфазный бесщеточный контроллер постоянного тока, интеллектуальный модуль питания, плата привода, IPM модуль, плата привода

Описание продукта:

\

Диапазон напряжения питания 12 В ~ 40 в

\

Источник питания привода less75W

\

Максимальная выходная мощность постоянного current1.2A

\

Максимальная Выходная Пиковая ток 3A, <10us

\

Часть драйвера принимает Текущий основной интеллектуальный модуль питания (IPM) вместо дискретной схемы устройства

\

Поддержка бесщеточный двигатель постоянного тока с Холлом, бесщеточный двигатель постоянного тока без холла, синхронный двигатель постоянного магнита,

\

ОплатаПотока мотор электрической индукции

\

Поддержка PWM, SVPWM, SPWMAlgorithm

\

Поддержка положительный 、 разворота

\

С током шины, выборка напряжения шины

\

Поддержка управления ПК, аппаратное управление интерфейсом

\

Главный чип управления adoptsstm32f103одночиповый микрокомпьютер

\

Интерфейс JTAGInterface, последовательный порт, интерфейс USBInterface, Reserved5OnePINFeet были вытянуты, удобное Вторичное развитие

\

Эта плата предоставляет схематическую схему, почувствуйте квадратную волну программы, данные разработки.

\

Некоторые компоненты этой платы сварены вручную., если вы возражаете, не покупайте

\

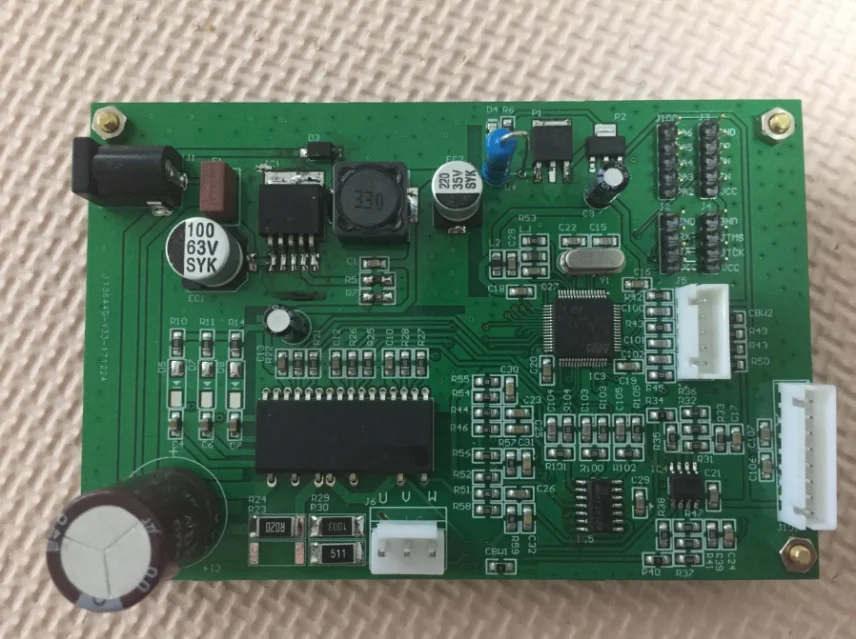

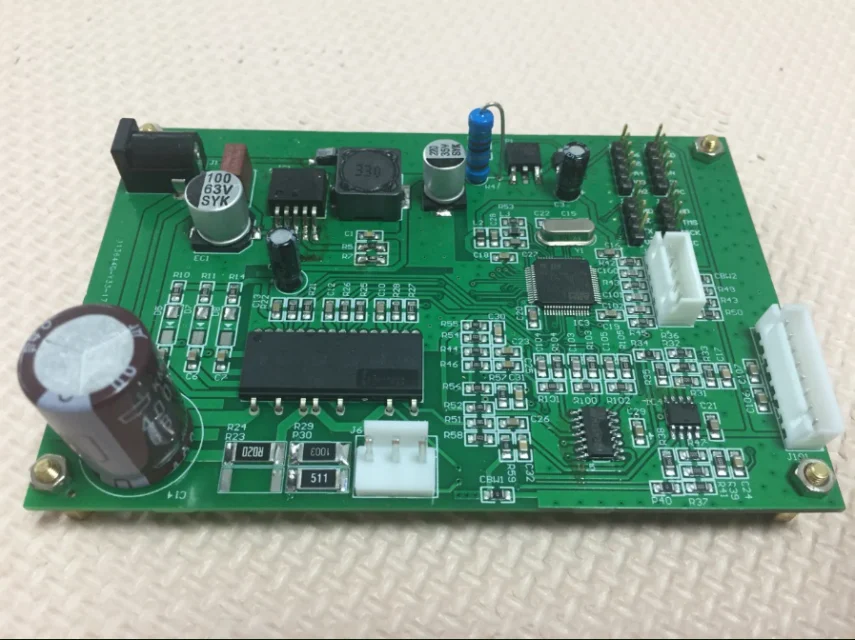

Изображение реального
