Описание

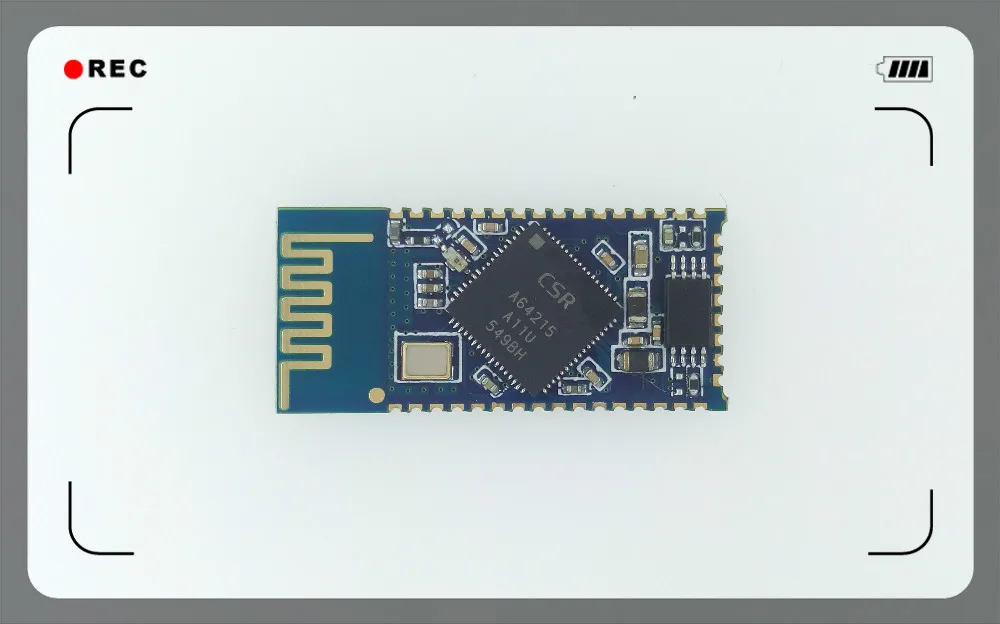

BTM625 аудиомодуль Bluetooth принимает чип CSRA64215, поддерживает A2DP, AVRCP, HFP, TWS, AAC, I2S, APTX, aptx-ll и принимает 4 м SPI микросхема флеш-памяти.
Примечания:
1. Стопа модуля относительно плотная, что требует хорошей сварочной основы.
2. Аудио модуля CSR bluetooth является дифференциальным выходом, который должен быть преобразован в одноконечный выход (левый канал, правый канал и аудио общий терминал), добавив операционный усилитель или аудио усилительная схема.
3. Предоставляются только данные приложения модуля, а именно спецификация модуля bluetooth и контрольная схема модуля bluetooth.
4. Поддержка управления приложением, можно увидеть информацию по bluetooth и изменить эквалайзер (дополнительные функции для изучения): http://www.cisdo.cn/post/43.html
Примечание: bluetooth модуль расширения, штыревая панель позиции относительно плотный, нужна поддержка подключено к сети, чтобы работать должным образом, таким образом, необходим определенный цепи и Предпочтительная сварочная технология!
BTM625 bluetooth модуль Спецификация адрес загрузки: http://www.tianjiarun.com/down/down_1/2015-11-27/33.html (скопируйте ссылку, чтобы открыть новое окно)
BTM625 bluetooth модуль Справочная схема для загрузки адреса: http://www.tianjiarun.com/down/down_11/2019-03-05/61.html (копировать ссылку, чтобы открыть новое окно)
Описание программного обеспечения:
Название Bluetooth: динамик BT
Примечание: высокий уровень ключа является эффективным (MFB высокий уровень 3,3 В, PIO высокий уровень 1,8 в)! Кроме того: это порт PIO, а не фактический PIN, вам нужно проверить спецификацию, чтобы увидеть фактический PIN!
Основные инструкции:
MFB: высокий уровень начинается, низкий уровень выключается (когда модуль включен, PIN30 требует низкого уровня, цепь задержки должна быть сделана, когда модуль включен, не может быть непосредственно вытянут и автоматически входит в режим сопряжения при включении модуля)
PIO6: Управление усилителем питания Включение стопы (с аудиовыходом, выход высокого уровня 1,8 в)
PIO8: короткое нажатие для воспроизведения/паузы/ответа/повесить, длительное нажатие в течение 1 секунды, чтобы отклонить вызов
PIO1: короткое нажатие одной песни, длительное уменьшение громкости
PIO0: короткое нажатие одной песни, длительное нажатие громкости плюс
Специальная функция Описание:
PIO8: Нажмите 3 секунды, чтобы включить режим сопряжения, нажмите 6 секунд, чтобы очистить список сопряжения
PIO8 + PIO1: Длительное нажатие 1 секунды для ввода режима поиска TWS (только CSRA6)
Отгрузочная ведомость:
1 шт. BTM625/CSRA64215 модуль Bluetooth
