Описание

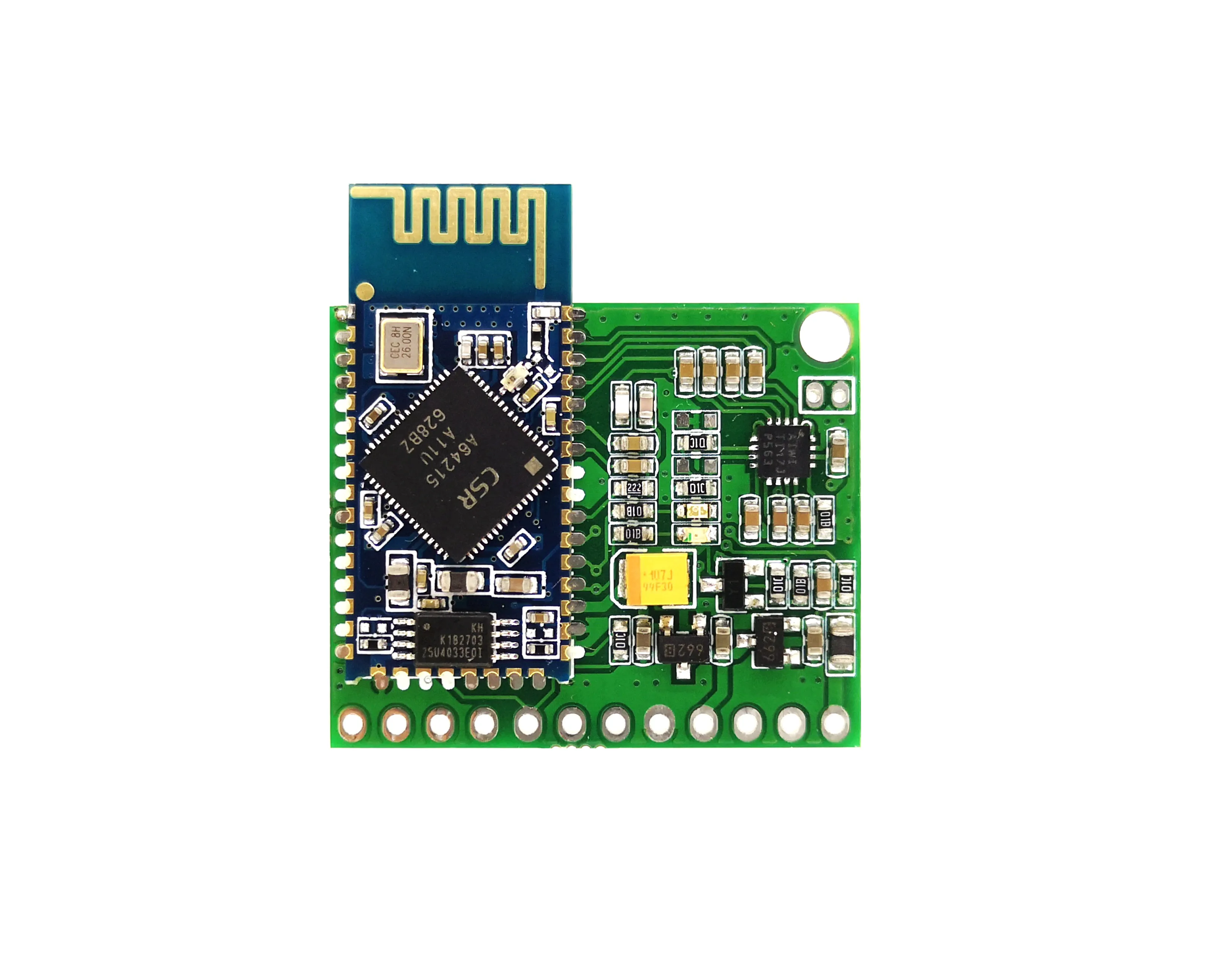

PA206 bluetooth аудио приемный модуль, с помощью bluetooth-чипа CSRA64215, поддержка avrcp, a2dp, aptx, aptx-ll, DIY bluetooth-динамик необходим, домашний динамик-лучший выбор для bluetooth-динамика.
Дизайн антенны платы, более удобный в использовании!
CSRA64215 поддерживает управление приложением и может просматривать информацию о bluetooth и модифицировать функцию эквалайзера (дополнительные функции могут быть изучены постепенно)
Aptx Описание:
Просто положите, aptx может улучшить качество звука и уменьшить задержку передачи. Он должен быть поддерживается как приемным концом, так и передающим концом, поэтому вы должны убедиться, что ваш передающий конец поддерживает aptx (мобильный телефон, планшет, компьютер).
Часто задаваемые вопросы:
1. В чем разница между операционным усилителем и усилителем уха?
Ответ: между усилителем уха и операционным усилителем нет большой разницы, но нет разницы между емкостью вождения и усилителем мощности (входное сопротивление усилителя мощности большой, поэтому не нужно слишком много водительских мощностей).
2. Поддерживаете ли вы громкой связи?
Ответ: не поддерживается вызов без рук. Этот ребенок, в основном, прослушивает музыку, и звонки без рук используются в динамике, который должен иметь дело с различными эхом в зависимости от различных конструкций, поэтому он не может быть совершенным.
Описание продукта:
1. Модуль bluetooth CSRA64215, стерео аудио передача, поддержка bluetooth 4,2.
2. Высококачественные профессиональные наушники TI TPA6132A2 принимаются для лучшего отражения эффекта.
3. Встроенный двухцветный светодиодный индикатор, более интуитивно понятный bluetooth-дисплей.
4. Блок питания принимает IC с двойным регулятором напряжения, и диапазон входного напряжения составляет 3,3 v-5,5 v.
5. Используйте танталовый конденсатор для разделения и очистки фонового шума.
6. Размер: 31*33 мм (включая выступающую часть антенны)

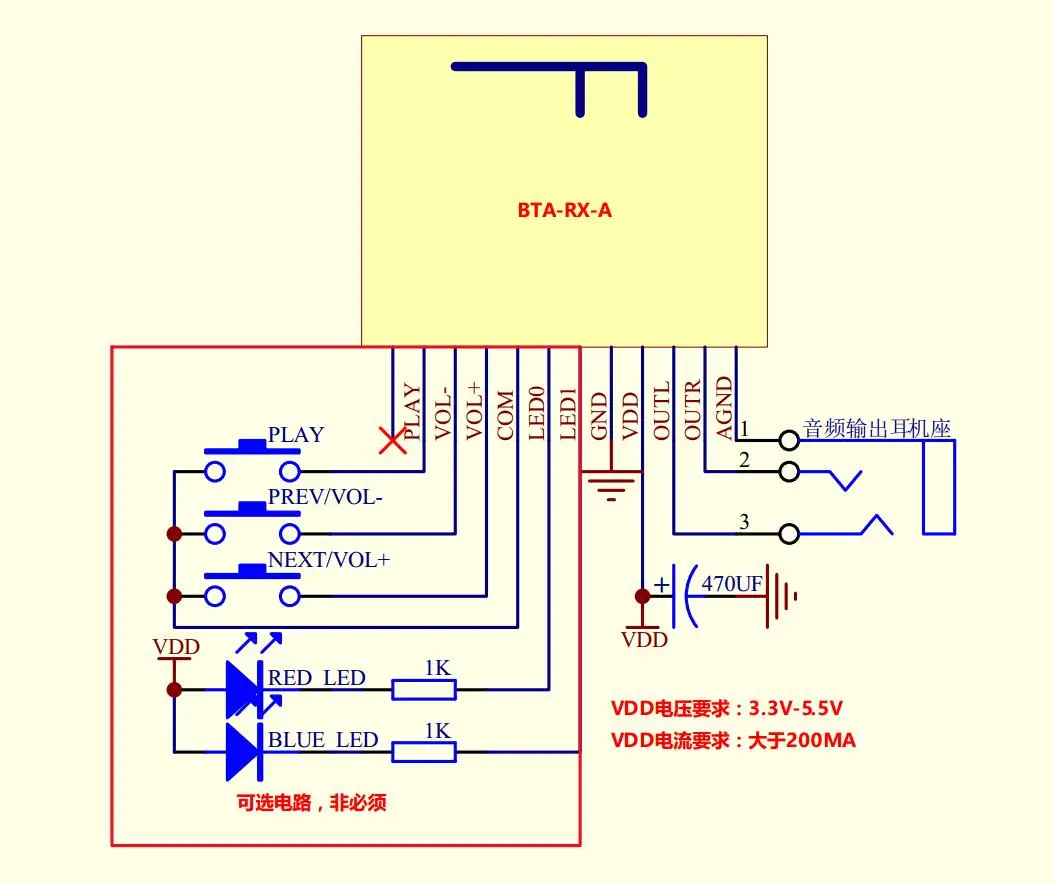

Справочной схемы, Описание:
1. Описание положения стопы
1) SPK_EN, который контролирует включение внешнего усилителя мощности, выводит высокий уровень (высокий уровень 1,8 в), когда аудио передача доступна, и низкий уровень в обычное время.
2) Нажмите кнопку воспроизведения, короткое нажатие паузы, длительное нажатие в течение 3 секунд для включения режима сопряжения (отключите bluetooth и выполните поиск снова).
3) VOL-key, короткое нажатие одной песни, длительное нажатие уменьшения громкости.
4) VOL + кнопка, короткое нажатие на песне, длительное нажатие громкости.
5) 1V8, модуль 1,8 v выходной контакт, в основном используется для кнопок (используется только для кнопок модуля, не требуется другой источник питания).
6) СВЕТОДИОДНЫЙ 0, соединен с красным светодиодный свет. (bluetooth аудио приемный модуль имеет встроенный светодиодный фонарь, который может быть опущена)
7) светодиодный 1, связанных с синий светодиодный свет. (bluetooth аудио приемный модуль имеет встроенный светодиодный фонарь, который может быть опущена)
8) GND, отрицательный электрод источника питания (AGND и GND соединены магнитными бусинами в одной точке).
9) VDD, положительный Полюс источника питания, напряжение 3,3-5,5 В (напряжение не должно превышать 6 в).
10) выход, выход левого канала.
11) OUTR, выход правого канала.
12) AGND, аудио общий терминал.
2. Просьба ознакомиться цепи
Отгрузочная ведомость:
PA106 * 1 шт.
