BM500A 100 V/250 V/500 V/1000 V 2000M Ом цифровые испытания сопротивления изоляции измерители сопротивления Мегаомметр мегомметр

Описание

BM500A цифровой измеритель сопротивления изоляции 0 ~ 2000 м тестер 1000 V 1999 M Цифровой Измеритель сопротивления изоляции метр тестер Мегаомметр меггер

I. Обзор

Добро пожаловать, чтобы использовать продукт!

BM500/500A-цифровой тестер сопротивления изоляции. BM500 Выход испытательное напряжение может быть переключаться между 100 V/250 V/500 V, BM500A Выход испытательное напряжение может быть переключаться между 250 V/500 V/1000 V, диапазон измерения измерительного прибора может достигать до М. Продукт применим использует другие методы измерения изоляционного сопротивления заземления различных изоляционных материалов и электрического оборудования, таких как трансформаторы, двигатели постоянного тока, кабели, выключатели и электрические приборы. Он также применим к техническому обслуживанию, испытания и осмотра различного электрического оборудования. Это компактная структура, удобно носить с собой, и является идеальным электрического и электронного тестирования метр в вашей стране.

II. Информация по технике безопасности

(1) Описание метками безопасности:

Предупреждение: Важная информация о безопасности пользователь должен ознакомиться.

Опасности: высоковольтных поражения электрическим током присутствует.

Двойной изоляцией защиты

(2) внимательно прочитайте инструкции по эксплуатации перед использованием счетчика.

(3) строго запрещено использовать может иметь разный метраж, перед тем, как его заднюю крышку ставится на месте. В противном случае это может привести к поражение электрическим током.

(4) Проверьте и убедитесь в том, что изоляционного слоя тест кабель находится в хорошем состоянии, без каких-либо повреждений.

(5), чтобы избежать поражения электрическим током, не прикасайтесь к тест кабель и короткого замыкания при испытании при выполнении теста.

(6) Убедитесь, что один конец тестового кабеля надежно вставлен в клемму.

(7) во время теста любой погоды не должна превышать его заданное Максимальное входное соотношение цена/качество.

(8) во время теста, не используйте ручку переключателя для замены диапазона, чтобы не повредить измерительный прибор.

(9) перед тем, как выполнить испытания изоляции, убедитесь, что выбор диапазона переключатель была создана в соответствующее напряжение широкого диапазона.

(10) не проводите испытания на Изоляционное сопротивление в горючей среде. Spark может привести к взрыву.

(11) прекратить использование может иметь разный метраж, в том случае, если его чехол или тест кабель поврежден во время использования и металл подвергается

(12) в тех случаях, когда Откройте заднюю крышку для смены батареи, убедитесь, что тест кабель была удалена из тестовый терминал и ассортимент выключатель переключается в положение OFF.

(13) взять батарею в тех случаях, когда может иметь разный метраж, не будет использоваться в течение длительного времени.

(14) когда "" отображается в измерителе, необходимо вовремя изменить батарею, чтобы обеспечить точность измерения.

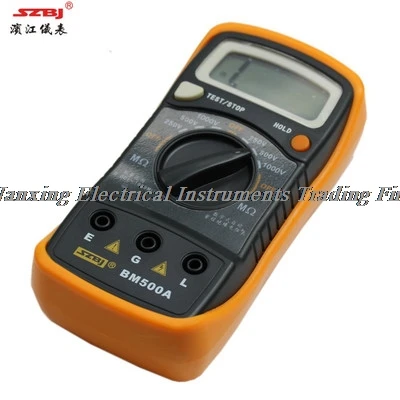

III. Название и функции частей (смотрите на рисунке)

1. ЖК-дисплей

2. Данные-кнопке выключения (hold)

3. Попеременный переключатель: Используйте этот переключатель для выбора функций и диапазонов

4.L (линия)Входных сигналов (связанный с линией терминала-испытываемый объект).

5.GВходной разъем: экранированный терминал Сопротивление изоляции.

6.E (земли)Входной терминал (подключен к заземляющей клемме объекта o-be-test)

7. Тест/Стоп ключ:Он используется для измерения изоляционного esistance

Подлежит тестированию объекта)

8. Индикатор светильник высокого напряжения

Характеристическая вязкость полимера. Общие характеристики

(1) автоматически настраивающийся диапазон: «1» будет отображаться для защиты от перегрузки.

(2) Режим отображения: жидкокристаллический дисплей; максимальный дисплей: 1999;

(3) Частота дискретизации: 2,5 раз в секунду;

(4) может иметь разный метраж, может отображать фактический изоляции испытательного напряжения. Светодиодный светильник, используется для указания высокого напряжения состояние выхода;

(5) Рабочая среда: 0 °C-40 °C, меньше, чем 75% относительной влажности;

(6) среда хранения:-10 °C-60 °C, меньше, чем 80% относительной влажности;

(7) отображается индикация недостаточной емкости батареи: "";

(8) Питание: 9В батареи, 6F22 или NEDA 1604

(9) Работая Temp. : 0C до 40C (Относительная влажность <75%)

(10) Температура хранения:-10C до 50C (Относительная влажность <85%)

(11) размер: 69x138x31 мм (с кобурой)

(12) Вес: прибл. 170 г (включая батарею)

V. Технические характеристики и описание работы тестера изоляции

Точность указана в течение года после калибровки и 18C для 28C (64F для 82F) с относительной влажности до 75%.

VI. Применение для юнита изоляционного измерение сопротивления

Опасности: В том случае, если есть какие-либо ошибок при выборе размера, это может привести к травмам и метр выхода из строя. Используйте его только после того, как внимательно и тщательно прочитайте инструкции по эксплуатации. Наша компания будет не несем никакой ответственности за аварии, которая не вызванные по какой-либо причине нашей компании.

Операционной описание

1. Информация по технике безопасности

1) следите за высоковольтным электрическим током. При заполнении Изоляционное сопротивление испытание, извлеките тест кабель только в том случае, убедившись, что Высокое напряжение через тестирование он расположен менее, чем с алюминиевой крышкой, 50В.

2) при измерении, не прикасайтесь к объекту в процессе испытания и следите за находящимися под высоким напряжением поражения электрическим током.

3) при испытании изоляционного сопротивления объект не должен быть электрифицирован. Убедитесь, что проверяемый предмет надежно заземлен. Перед испытанием, необходимо микросхема с защитой от короткого замыкания и выполнять две контакты для проверки соединителя-испытываемый объект.

4) при тестировании изоляционного сопротивления убедитесь, что на тестовую цепь не прилагается внешнее напряжение.

5), прежде чем начинать тест, убедитесь, что положение переключатель диапазонов ручка, что указан правильный тест кабель надежно подключить.

6) после нажатия высокого напряжения для ключей, высокое напряжение от 100 V до 1000 V будет выводиться между L терминал и терминал (в зависимости от различных моделей и позиций). Здесь, убедитесь, что не трогайте лампу может иметь разный метраж, и наружная часть объекта теста. В противном случае, опасность поражения электрическим током произойдет.

2. Испытание на сопротивление изоляции

1) Подключение контакты для проверки соединителя

Вставьте один красный тестовый карандаш в гнездо L-разъема счетчика. Вставьте один конец тест кабель с красным Тест Зажим в E разъем прибора. Вставьте один конец тестового кабеля с черным тестовым зажимом в G клеммное гнездо счетчика. Сделайте хорошее соединение соответственно.

2) Тесты соединительный кабель

Соединительный кабель E терминала разъем метра кабель заземления;

Соединительный кабель L разъема счетчика-это кабель;

Соединительный кабель G POS терминал умная розетка может иметь разный метраж, является щита кабеля и подключен к поверхности, чтобы быть проверены объект для предотвращения утечки поверхности и повлиять на тест полного сопротивления.

3) Номинальное напряжение выбор

Выберите номинальное напряжение, которое вам нужно в сопротивление изоляции тесты. Поверните ручку переключателя диапазона в соответствующее положение напряжения.

4) извещение о подсоединении ручка теста планку на другую терминал-испытываемый объект. Пресс высоковольтный переключатель (тест/деление диафрагмы). В данном случае красный индикатор светильник включается, указав, высокое напряжение на выходе для испытания подключено. Фактическое высоковольтное значение может отображаться в измерителе. После начала теста, числовые значения отображается в измерительный прибор.

Внимание: Не короткого замыкания двух испытания ручек с высоким уровнем выходного сигнала или Произведите замер изолирующего сопротивления из мультфильма "Школа Монстров" напряжение на выходе. При неправильной эксплуатации является очень легкий для того чтобы произвести spark, способное вызвать пожар стихийных бедствий и повредить измерительный прибор.

Особое внимание в эксплуатации:

Перед испытанием, убедитесь в том, чтобы быть проверены цепи не электризуется. Не делайте измерения какого-либо электризуется оборудование или электризуется короткого замыкания. Во время теста опасных выходное напряжение существует в измерительный прибор. Обязательно Управляйте им аккуратно. Обеспечить, чтобы быть проверены предмет надежно закрепляется и сохранить ваши руки от зажим испытания перед пресс-Тестовая кнопка для выхода высокого напряжения.

Внимание в эксплуатации:

При использовании 500 V измерения напряжения для измерения сопротивления меньше, чем 1,5 м, 1000 V для того чтобы измерить сопротивление меньше, чем 5 м просим учитывать, что в связи с замерами времени не должна превышать 10 секунд.

5) Мощность off

После испытания, выпуск высоковольтные переключающие (тест/деление диафрагмы) могут быть такими красный индикатор светильник, сказал, что напряжение переменного тока выход отключен.

Радиуса действия переключатель в положение OFF, вращение, ЖК-дисплей экран не показывает. В емкостной нагрузкой, следует сначала тестирование на целевом остаточного заряда-закончил, для того, чтобы предотвратить остаточного разряда нанесение телесных повреждений заряда, а затем удалена, когда тест, тестирование завершено

VII. Поддержание может иметь разный метраж,

1. В том случае, если знак "отображается в может иметь разный метраж, аккумулятор должен быть изменен. Откройте крышку батарейного отсека и Замените старый аккумулятор с новым одного и того же типа, чтобы обеспечить может иметь разный метраж, работает нормально.

2. Держите может иметь разный метраж, и испытания ручек чистом, сухом, и не поврежден. Применение чистую ткань или eradicator почистить чехол из измерительный прибор. Не используйте абразивные или органическом растворителе.

3. Избегайте контакта с механических повреждений, ударов и воздействия; избегать длительного воздействия солнца, чтобы избежать высоких температур и создает сильное магнитное поле.

VIII. Аксессуары

1. Тесты кабеля: один комплект.

2. Инструкция по эксплуатации: один экземпляр

3. Сертификат соответствия/гарантийный талон: одна штука

Цифровой тестер сопротивления изоляции

Высокое напряжение на выходе светильник предупреждение

Функция удержания данных
