Большая катушка Tesla Pll Sstc Magic Arc эхолот

Источник питания: 20-150 в постоянного и переменного тока (в приводной части должен использоваться источник питания 12 В постоянного тока)

Отзывы: антенна (немагнитное кольцо)

Режим работы: частота погони + подавление дуги

Описание готовой продукции больших tesla :( в том числе: от 220 до 110 В блок питания, основной корпус, аудио кабель и кабель заземления)

Так как катушка tesla работает на частоте 3 м, она имеет сильные помехи для окружающих электронных продуктов, что в некоторой степени будет мешать сенсорному экрану телефона и окажет некоторое воздействие на воспроизведение музыки телефона.

Поэтому при покупке tesla, если вы беспокоитесь о помехах или повреждении оборудования, мы предлагаем купить модуль bluetooth, чтобы не было помех на устройство. как средство передачи, это не повлияет на качество песни.

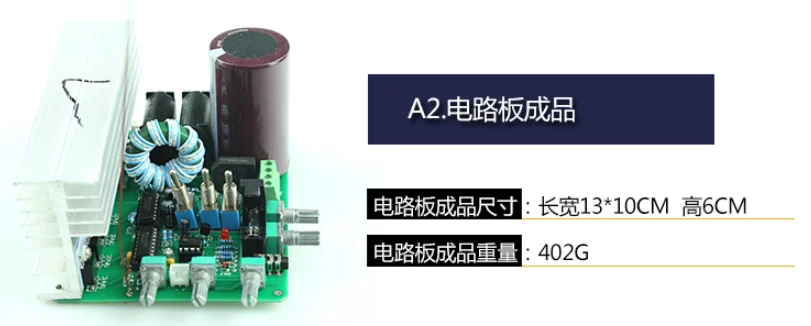

Описание готовой платы:

Содержит готовую цепь, аудио кабель

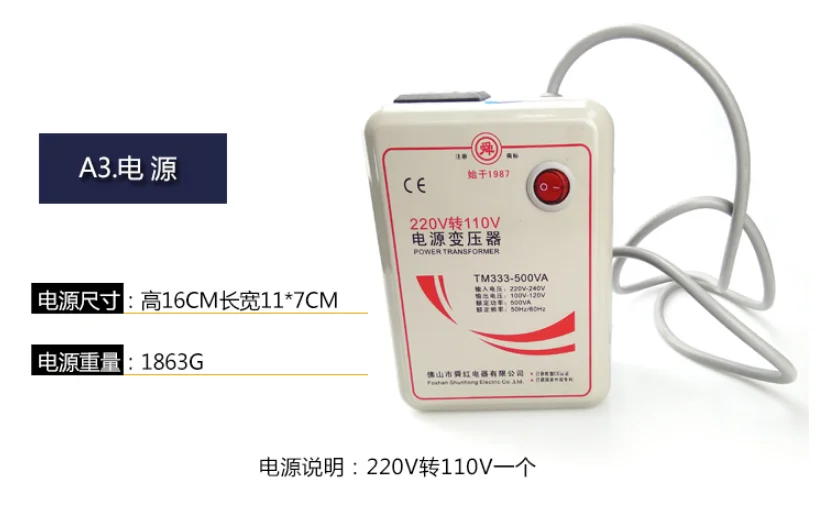

Источник питания: от 220 В до 110 В

Описание продукта:

Этот продукт относится к PLL SSTC tesla. Легко регулируется, широкий диапазон напряжения, стабильный и надежный. он немного горячее, чем другие teslas. электрическая дуга крепкая и красивая. без равномерного кольца давления, он может достигать 5-8 см, а с равномерным кольцом давления, он может достигать более 10 см.

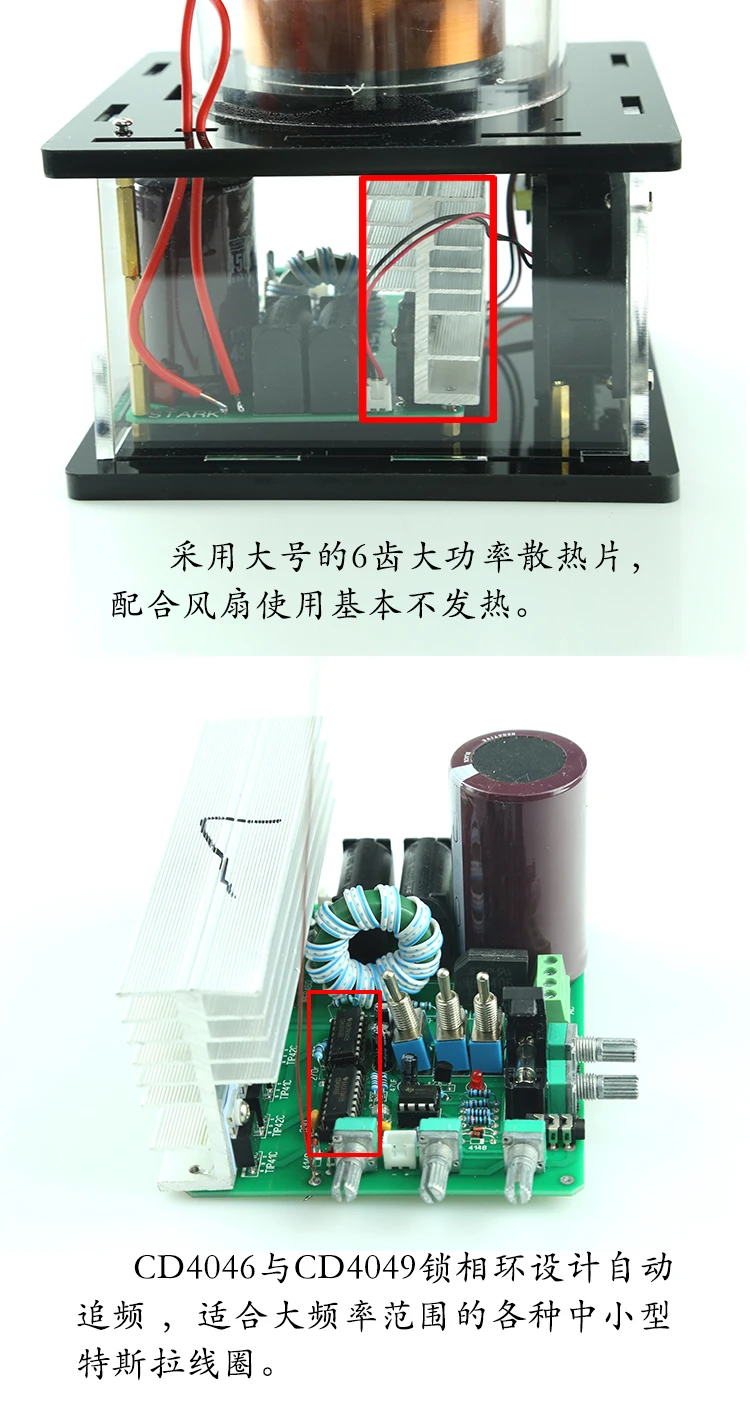

Может воспроизводить любой формат музыки, не ограничиваясь музыкой квадратной волны. мы потратили много времени, сжимая объем и интегрируя модули в одну плату. экономит много проводов и возможны проблемы. с большим радиатором нагревание контролируется в минимальном диапазоне.

Может быть освещен: люминесцентные огни, светящиеся огни, неоновые огни, светодиодные фонари и различные газовые огни.

Необходимо заземление и при использовании следует обратить внимание на безопасность.

Применение метод:

Лучше всего использовать трансформатор для регулирования контактного напряжения 0-220 В

(Убедитесь, что проверьте, находится ли заземляющий провод в хорошем контакте, является ли водительское напряжение питания 12 В, плюс или минус, есть ли неправильное соединение)

[1] сначала включите выключатель питания ведущей части, посмотрите на светильник индикатора питания, А затем включите мощность ведущей части полумоста (лучше начать с низкого напряжения, рекомендуется использовать около 30 В переменного тока или 50 В постоянного тока).

[2] Отрегулируйте частоту регулировки потенциометра A, B, когда красный светодиодный индикатор рядом с CD4046 ярче, это означает, что CD4046 блокирует частоту, и частота вторичной катушки и основной резонанс катушки.

[3] Настройте потенциометр тонкой настройки частоты для максимального увеличения дуги.

[4] потенциометр для регулировки частоты подавления дуги может быть отрегулирован соответствующим образом по мере необходимости.

[5] Отрегулируйте два соединения первичной катушки, если дуга обдува не обнаружена или нет отклика.

[6] Если входное напряжение изменяется, необходимо перейти к шагу 2.

Обратите внимание:

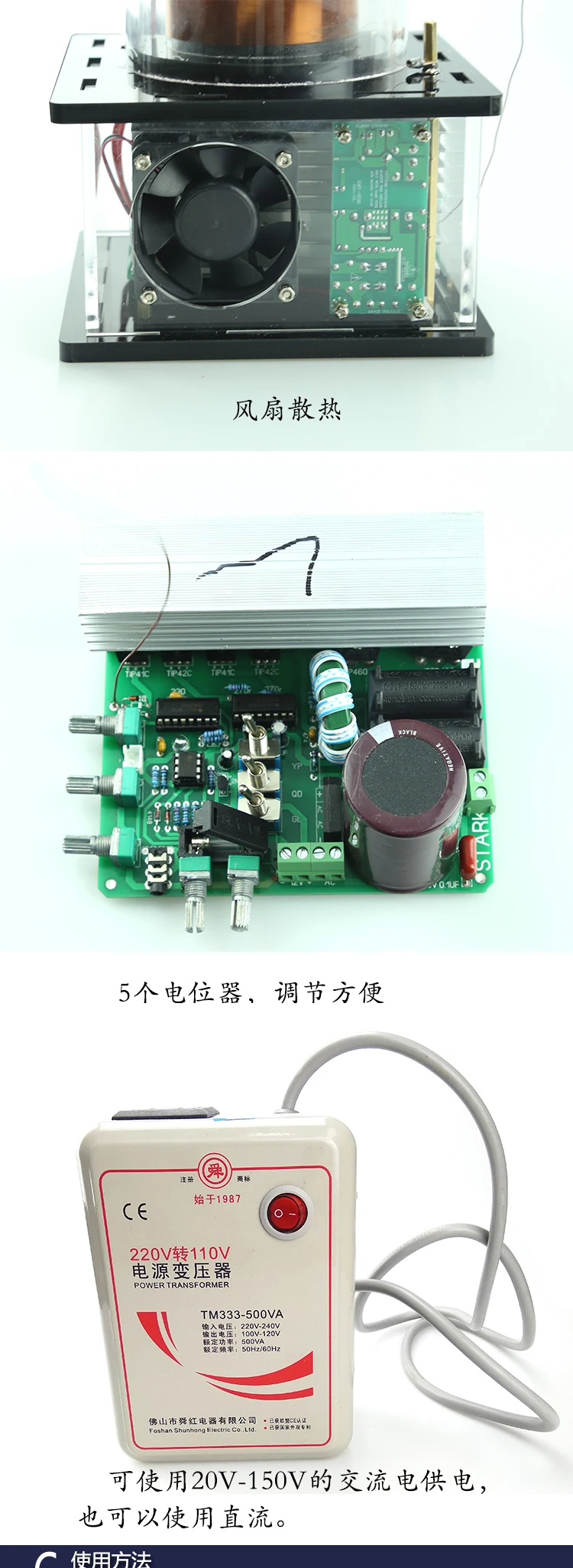

[1] при работе трубка MOS нагревается, что может сгореть через долгое время. Рекомендуется установить Вентилятор охлаждения. На плате есть интерфейс, и просто подключите его.

[2] напряжение источника питания переменного тока не должно превышать 150 в, в противном случае трубка может взрываться. Для покупателей лучше иметь самосцепные регуляторы при отладке, и Начать отладку от низкого напряжения. У нас есть 220-110 В переменного тока трансформаторы для продажи.

[3] вторичная катушка tesla должна быть заземлена строго, не непосредственно на земле или соединена с железным блоком на земле.Плохой заземляющий светильник не разряжается, тяжелая выдувная трубка лома. В общем, Заглушка с тремя отверстиями в доме заземлена посередине (но не обязательно, некоторые недоброжелательные строители для экономии денег три розетки не заземлены посередине) Предлагаем, чтобы заземляющий провод был намотан вокруг металлической трубы или металлической дренажной трубы, друзья могут быть условны на гвозди дерева, заземляющий провод завелся.

[4] чехол с высоким давлением на плате, пожалуйста, обратите внимание на безопасность при использовании и отладке, не трогайте по желанию.

[5] ведущая часть принимает напряжение постоянного тока 12В, и положительные и отрицательные полюсы не должны быть обратно подключены. В нашем магазине есть специальный источник питания 12 В постоянного тока, который можно приобрести при необходимости.

[6] Не используйте плату переключателя питания, помехи будут слишком большими.

[7] когда питание включено, необходимо сначала включить источник питания 12 В постоянного тока, а затем Источник питания переменного тока; когда питание выключено, необходимо сначала выключить Источник питания переменного тока, а затем источник питания постоянного тока 12 В.

[8] не рекомендуется работать более 20 минут каждый раз. Удельное время работы определяется в зависимости от температуры катушки.

[9] долгое использование будет иметь озон, пожалуйста, обратите внимание на вентиляцию окружающей среды.

[10] в чехол, если какие-либо отклонения, пожалуйста, отключите питание сразу.
