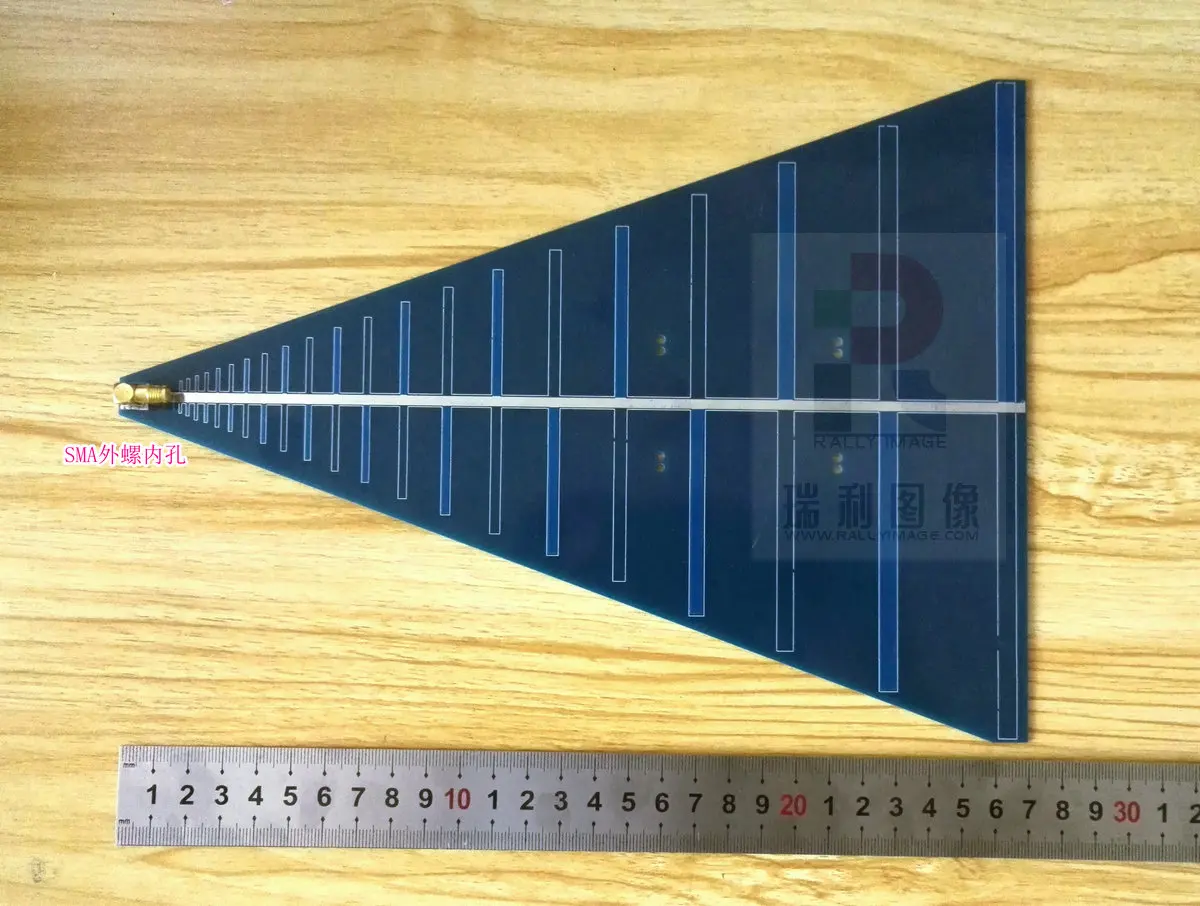

Broadband and broadband antenna directional antenna UWB wifi antenna 600m-16g main antenna

Особое напоминание:

Эта ссылка является только антенной, не concelsmaconnecting линии, SMAturnNFirst-класс.

SR_LPD002_V102 (600 M-16G) основные параметры:

Диапазон рабочих частот: 600 M-16G

Общий размер: 240 мм X 270 мм

Угол направления антенны: 28 градусов

Мощность: менее than5W

SR_LPD002_V102 (600 м-16 г)

Краткое введение:

Пропускная способность конструкции этой антенны is600M-16G,Покрытие мобильной связи 、UWBИWi-FiРавных RF общая частота 。

Чертеж:

Моделирование diagramS11:

\
\

Моделирование diagramVSWR:

\
\

\

Схема моделирования, усиление, усиление антенны at5-6dBBetween:

\
\

Схема моделирования 600 МГцДальняяДиаграмма направленности:

\
\

\
\

Схема моделирования, 1 ГГцДальняяДиаграмма направленности:

\
\

Моделирование, 3 GHzFar поля излучения карта:

\
\

\
\

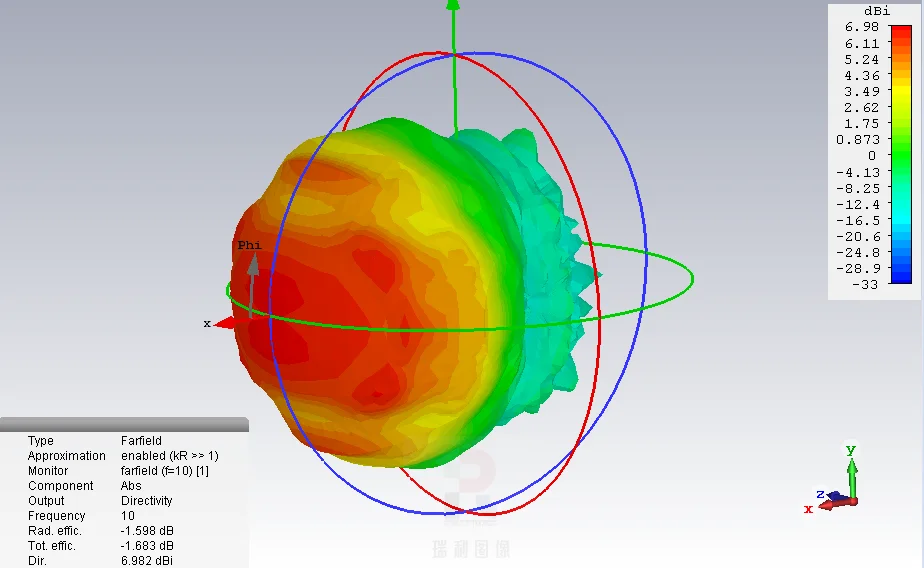

Схема моделирования, 10 ГГцДальняяДиаграмма направленности:

\
\

\
\

Схема моделирования, 16 ГГцДальняяДиаграмма направленности:

\
\

\
\

\
\

Размеры11 Таблица (500 м-3 г):

\
\

\
\

\
\

Размерная таблица (500 м-3 г):

\
\

\
\

\
\

Спасибо muchlithium2k5Support!

\
\

Согласно тестовой таблице, эта антенна runs6GHzNo проблема 。 это видно из тестовой таблицы, от 4gstart, отклонение от результатов тестирования и моделирования увеличивается, я в этом сомневаюсь. SMAProblems на интерфейсе, ищите возможности для проверки позже.

\
\

1. Хорошее качество?

\
\

2. Интерфейс должен быть непосредственно приварен к выходу антенны с полугибким проводом?

\
\

\
\

\
