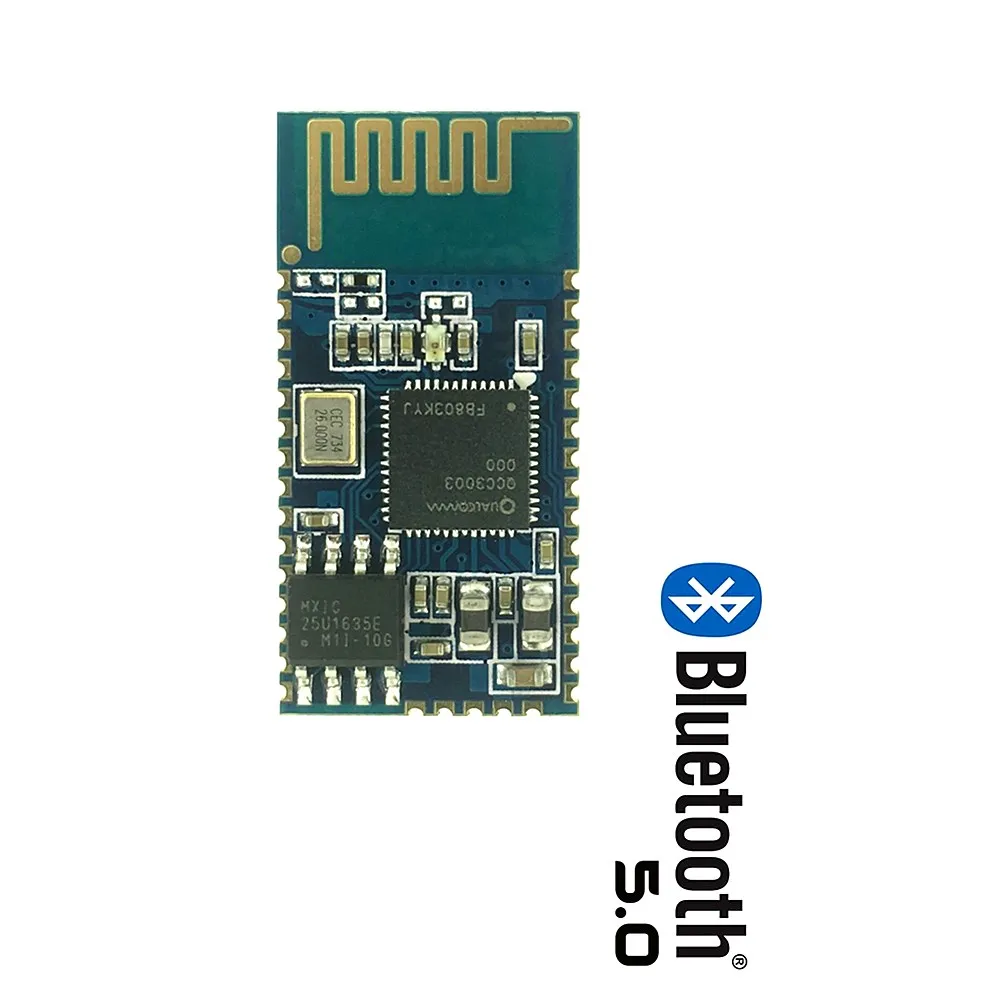

BTM303/QCC3003 стерео Bluetooth 5,0 аудио модуль is2s аналоговый выход с 16 м SPI чип флэш-памяти

Описание

Меры предосторожности:

1. Штифты модуля плотные и требуют хорошей основы сварщика. Модуль протестирован перед отправкой и не будет возвращен после Shangxi!

2. Модуль CSR Bluetooth аудио является дифференциальным выходом, вам нужно добавить op amp или amp цепи к одиночному выходу (левый канал, правый канал, аудио общий).

3. Предоставляются только данные приложения модуля, т. Е. Спецификация модуля Bluetooth и эталонная схема модуля Bluetooth.

4. Поддержка управления приложением, вы можете просматривать информацию по Bluetooth и модифицировать функцию эквалайзера (больше функций для медленного изучения)

BTM303 Bluetooth аудио модуль, используя чип QCC3003, поддерживает A2DP, AVRCP, HFP, AAC, IGS и т. д., используя 16 м SPI чип флэш-памяти.

2019,0604: обновление прошивки поддерживает как цифровой, так и дифференциальный аналоговый аудио выход, при этом устраняет различные тона, которые большинство клиентов не любят.

Описание программного обеспечения:

Название Bluetooth: динамик BT

Примечание: кнопка активна (MFB высокий уровень 3,3 В, PIO высокий уровень 1,8 в)! Другой: вот порт PIO, а не фактический PIN-код, вам нужно проверить спецификацию, чтобы увидеть фактическую pin-ногу!

Описание кнопки выглядит следующим образом:

MFB: высокий уровень загрузки, низкий уровень выключения (PIN30 нужен низкий уровень, когда модуль включен, нужно сделать цепь задержки при включении питания, не может подтягивать напрямую, загрузка автоматически входит в режим сопряжения)

PIO6: Управление усилителем Включает pin (выходной уровень 1,8 в при наличии аудиовыхода)

PIO8: короткое нажатие воспроизведения/пауза/ответ/зависание, долгое нажатие 1 секунды, чтобы отклонить вызов

PIO1: Короткое нажатие на предыдущий трек, долгое нажатие на громкость минус

PIO7: короткий пресс-песня, длинный пресс-объем плюс

Специальная функция Описание:

PIO8: Нажмите и удерживайте в течение 3 секунд, чтобы включить режим сопряжения, нажмите и удерживайте в течение 6 секунд, чтобы очистить список сопряжения.
