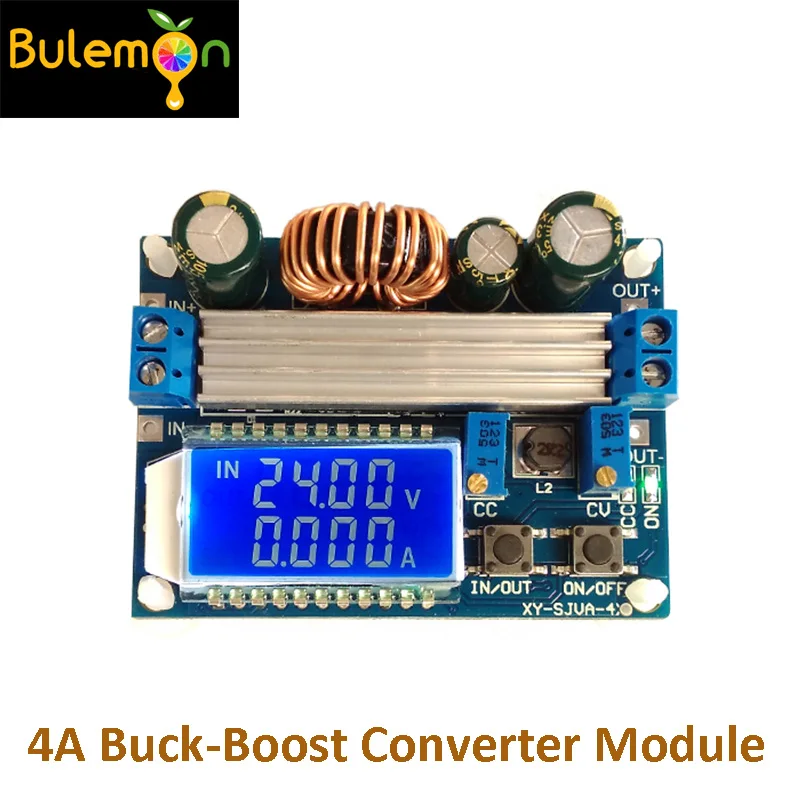

Buck-Boost 4А модуль преобразователя Регулируемый импульсный регулятор доска с ЖК-дисплеем

Описание

1. Основные характеристики продукта:

1,1 ЖК-вход и выходное напряжение, Выходная сила тока;

1,2. Входная защита от обратного хода, обратное соединение не будет гореть;

1,3. Может быть повышенным и пониженным, выходное напряжение 0,5-30 в произвольное регулирование, ограничение тока 0-4A произвольное регулирование;

1,4 выход анти-проникновения, заряд батареи без дополнительных диодов Анти-рефлюкс;

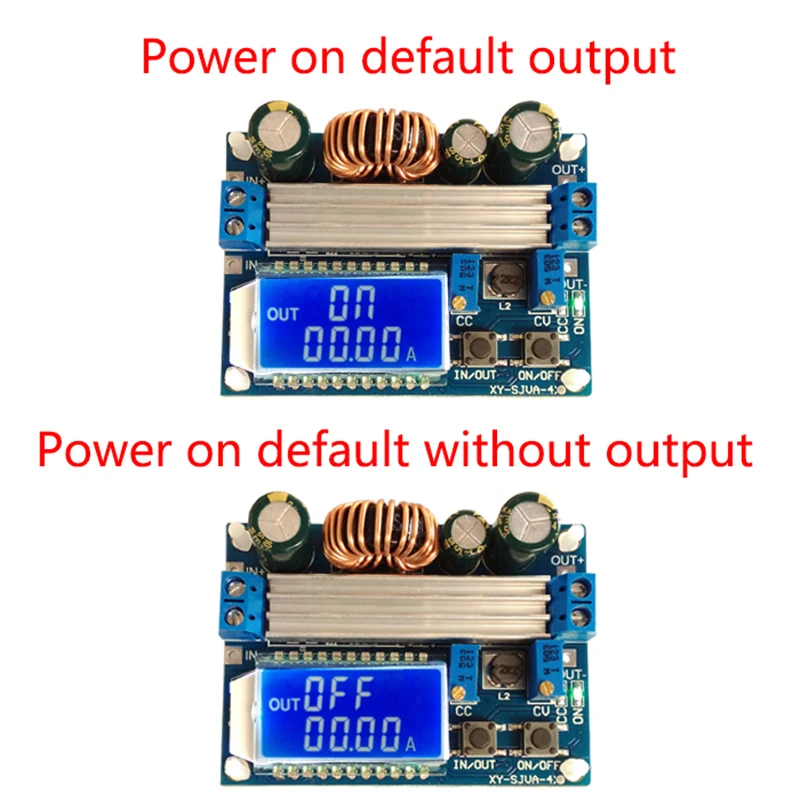

1,5. Кнопка управления выходами включения/выключения, и вы можете установить питание по умолчанию включено или выключено;

1,6. Восходящий и нисходящий чип используется в качестве главного контроллера, внешняя 60 в 75А MOS трубка в качестве переключателя, двойное 60 в 5A SS56 выпрямление Шоттки, 60 в значение напряжения, превосходит рынок незрелых XL6009/LM2577 программы (много давления устройства не достаточно, МОС трубка и диодное давление Шоттки должно быть больше, чем входное плюс входное напряжение значение);

1,7. Выход пульсация маленькая, LC фильтр;

1,8. С теплоотводом, отправить модуль поддержки изоляции колонки.

2. Параметры продукта:

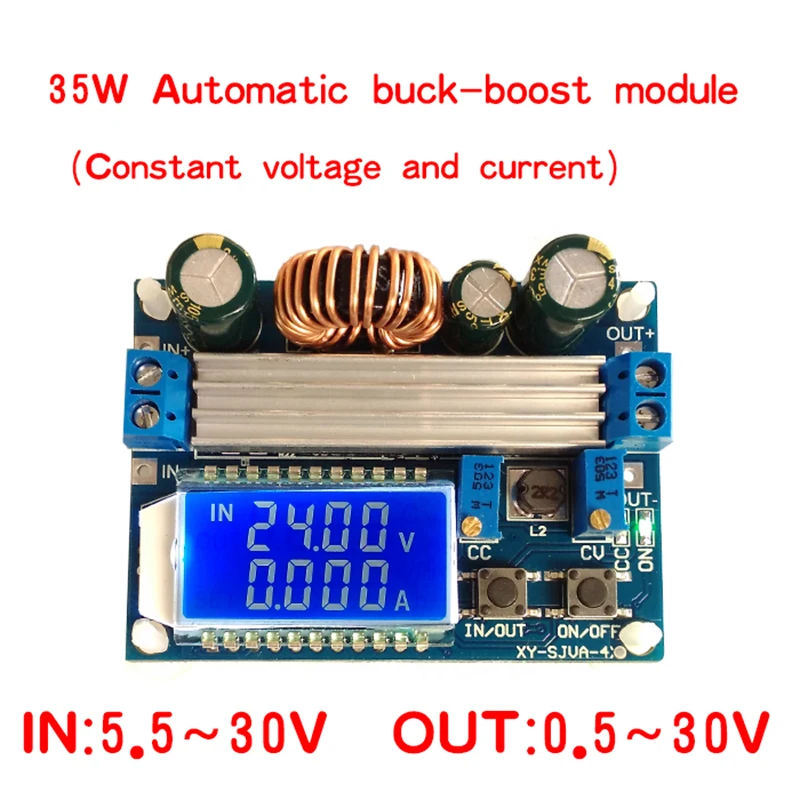

Входное напряжение: 5,5-30 в (входное напряжение 5 В, вы, как правило, можете достичь buck-boost, но значения напряжения и тока не являются точными; менее 4,7 В, защита от недостаточного напряжения)

Выходное напряжение: 0,5-30 в

Выходной ток: долгосрочная стабильная работа в 3А, усиление тепла может достигать 4А

Выходная мощность: 35 Вт естественное охлаждение, тепловыделение для увеличения 50 Вт

Разрешение дисплея напряжения: 0,05 В

Текущее Разрешение дисплея: 0.005A

Эффективность преобразования: около 88%

Мягкий запуск: Да (очень мощный при загрузке, запуск может привести к сбою)

Входная обратная Защита: да

Выход против проникновения: Да

Защита от короткого замыкания: Да

Рабочая частота 180 кГц

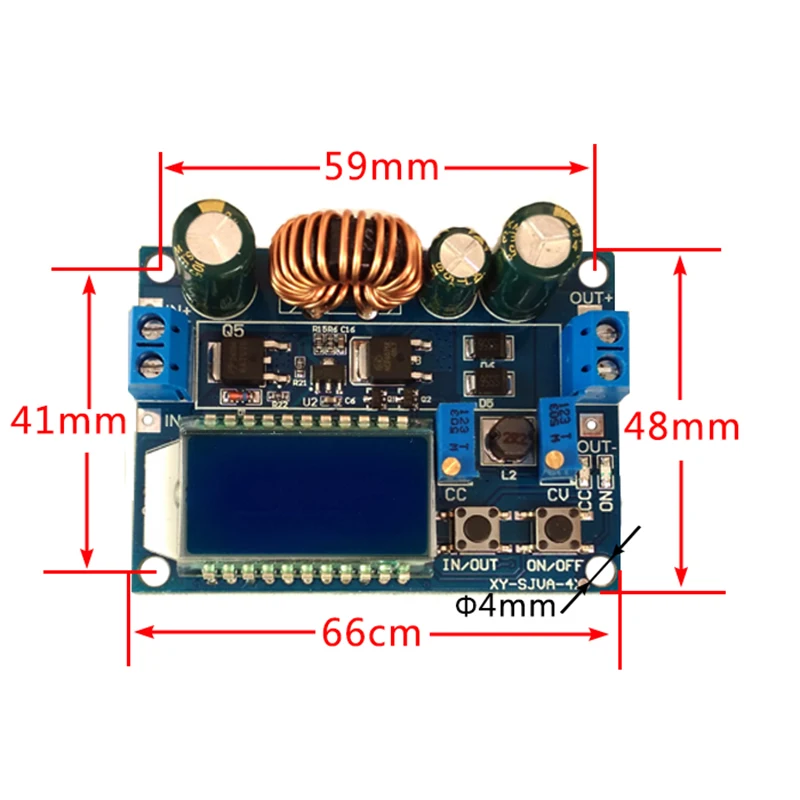

Размер: Д * Ш * В 66*48*21 мм

Монтажное отверстие: диаметр 4 мм

3. Описание функции:

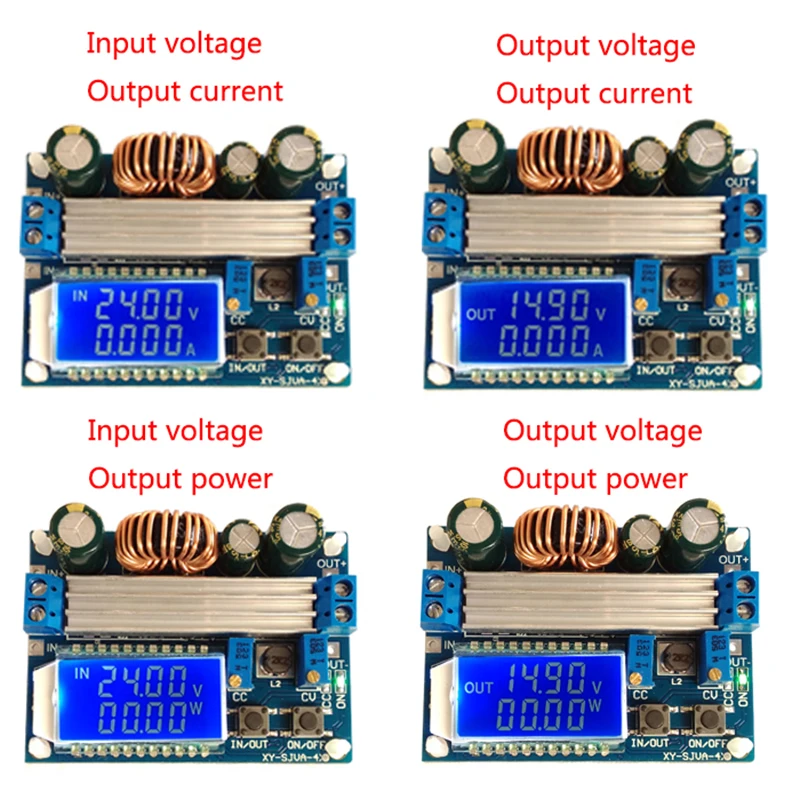

3,1. Модуль имеет вкл/выкл, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и выходного напряжения дисплея, длительное нажатие для переключения выходного тока выходной мощности дисплея; кнопка включения/выключения управления выходами ВКЛ или ВЫКЛ, долгое нажатие кнопки настройки питания по умолчанию статус вывода включен или выключен.

3.2.CC-это потенциометр с настройкой тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, CC индикатор Тока (красный) загорается; справа CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. На индикаторе индикатор состояния вывода, когда выходное напряжение включено, в противном случае выключено.

4. Как использовать:

4,1. Используется как обычный модуль buck-boost с возможностью защиты от перегрузки по току

(1) Отрегулируйте CV потенциометр постоянного напряжения, чтобы выходное напряжение достигло желаемого напряжения.

(2) Измерьте выходной ток короткого замыкания с 10А током (Подключите два тестовых провода непосредственно к выходному концу), и Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достигал предустановленного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, максимальный ток будет достигать 2 А при использовании модуля. Когда ток достигает 2А, красный постоянный напряжение и постоянный ток светодиодный, в противном случае светодиодный выключен)

Внимание: при использовании в этом состоянии, будет падение напряжения 0 ~ 0,2 в из-за тока выборочного резистора на выходе. В то же время, входные и выходные провода будут иметь некоторое Линейное напряжение падение это нормальное явление!

4,2. Используется в качестве зарядного устройства

Без функции постоянного тока модуля нельзя использовать для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего ток зарядки слишком большой, вызывает повреждение аккумулятора, поэтому в начале аккумулятора используется постоянный поток зарядки, Когда зарядка в некоторой степени автоматически переключается на постоянное напряжение зарядки.

(1) определите напряжение поплавка и ток зарядки, для которого вам нужна аккумуляторная батарея (если параметр литиевой батареи 3,7 в/2200 мАч, то напряжение поплавка 4,2 в, а максимальный ток зарядки 1С, ie 2200mA)

(2) при отсутствии нагрузки мультиметр измеряет выходное напряжение и регулирует постоянный потенциометр напряжения, чтобы выходное напряжение достигло поплавкового напряжения. (Если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в)

(3) Измерьте выходной ток короткого замыкания с 10А током (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достигает предварительно заданного значения заряда тока;

(4) Подключите аккумулятор, зарядку.

(Шаги 1,2 и 3 следующие: Входное отключение питания, выход не подключен к нагрузке аккумулятора)

4,3. Используется как светодиодный модуль драйвера постоянного тока

(1) Убедитесь, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует постоянный потенциометр напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный.

(3) с мультиметром 10А ток измерения выходной ток короткого замыкания, при этом Регулировка постоянного тока потенциометра, так что выходной ток достигает предварительно заданного светодиодный рабочий ток;

(4) подключен к светодиодный, тестовый аппарат.

(Шаги 1,2, и 3 следующие: Введите мощность и выход СВЕТОДИОДНЫЙ без нагрузки.)

Примечание: Этот модуль более 3А, 35 Вт, пожалуйста, усилите тепло!

5. Примечание:

5,1. Вход модуля в-не позволяет короткого замыкания с выходным выходом-в противном случае функция постоянного тока будет неправильной.

5,2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой!

5,3. Если модуль должен быть полностью загружен с выходом, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а амперметр напряжения не работает. Модуль текущее значение 4A, за исключением товаров в зависимости от максимальную выходную мощность, как, например, выход 17 V, в настоящее время не должна превышать 2A.

5,4. Модуль с выходной защитой от короткого замыкания, модуль защиты от короткого замыкания автоматически закрывает выход, модуль может быть восстановлен на мощности, если ваш источник питания без ограничения выходного тока, рекомендуется, чтобы модуль входил передний конец предохранителя в серии для увеличения коэффициента безопасности.

5,5. Модуль имеет функцию защиты входного напряжения, по умолчанию составляет около 4,7 В. Ниже этого значения, выход будет отключен автоматически, и модуль может быть включен снова (обратите внимание на напряжение в порту модуля. При относительно большом входном токе не обращайте внимания на частичное давление на входной провод).

1 *4A Buck-модуль повышающего преобразователя
