Car Blind Spot Rear Parking Sensors Assistance System For Auto lane change spot assit 2 Microwave Sensors 2 LED 1 Alarm Buzzer

Описание

Добро пожаловать в наш магазин Smile

Автомобильные задние парковочные датчики для слепых зон система помощи для автоматического изменения полосы движения Spot assit 2 микроволновые датчики 2 светодиодный 1 звуковой сигнал

Car Blind Spot Rear Parking Sensors Assistance System For Auto lane change spot assit 2 Microwave Sensors 2 LED 1 Alarm Buzzer

Продукт Особенности:

Тип:Система мониторинга слепых видов спорта (BSM)
Электроэнергии Напряжение:12 V
Максимальная Мощность:5 Вт (макс.)
Рабочая Температура:-40℃ ~ + 85℃
Для хранения Температура:-40℃ ~ + 85℃
Водонепроницаемый уровень:IP67K
Дальность обнаружения:Боковое расстояние: 0,3 м-4 м; заднее боковое расстояние: 0,3 м-10 м.
Дальность обнаружения точность:≥96%
Диапазон сигнализации:0,3 м-10 м
Системы сигнализации точность:≥96%
Метод сигнализации:Метод 1 => светодиодный светильник включается. Метод 2 => светодиодный звук вспышки и зуммера.
Примечание:Универсальная версия не подходит для всех автомобилей, пожалуйста, предоставьте фотографии вашего автомобиля зеркало заднего вида перед покупкой, мы должны подтвердить, подходит ли ваше Автомобильное зеркало заднего вида для применения.

Функция Введение:

Эта система является устройством помощи транспортному средству, которое помогает водителю безопасно менять полосу движения во время вождения. С помощью микроволнового датчика с частотой 24 ГГц зонд сбоку/сзади транспортного средства для движущихся объектов в слепую точку зоны обнаружения. Система работает в наборе блока управления (светодиодный контроль с помощью компьютера), два микроволновых датчика, два слепых монитора (или светодиодный светильник), звуковой сигнал и проводка, которая является идеальным соединением микроволновой печи и компьютера.

В задней части транспортного средства имеется слепая зона, которая легко подвергает опасности безопасность вождения.! Когда вы instal светодиодный BSM в ваш прекрасный автомобиль, независимо от того, что это день, ночное время или даже в снегу, вы можете получать уведомления всякий раз, когда есть движущегося объекта поп в задней части автомобиля, с помощью светодиодный освещение на солнечной, мигание, Звуковой сигнал, так что водитель может быть осторожным при смене полосы, чтобы избежать возможности боковой аварии.

Когда вы будете готовы к выходу, откройте дверь, если кто-то движется сзади, это также даст точный сигнал тревоги.

Об установке:

Примечание:
1. Пожалуйста, подготовьте необходимый инструмент для разборки и защитный бампер, окрашенный губкой или тканью.
2. Когда вы разбираете разъем, не должны тянуть жгут проводов в силу, в противном случае, будет сломан жгут. Пожалуйста, гнездо разъема до тех пор, пока оно практически не затянуто (вы можете услышать звук "щелчок").
3. Жгут проводов должен быть зафиксирован с помощью автомобильного жгута кабеля стяжкой. Ни Дроп, ни ненормальный звук. Отрежьте лишнюю завязку.
4. Разборка и сборка, пожалуйста, строго следуйте нашим инструкциям по установке. Старайтесь не разбивать детали максимально осторожно. В чехол поломки, пожалуйста, измените части немедленно.
5. Микроволновый датчик установки предупредительных точек.
1). Микроволновый датчик (поверхность запуска сигнала) может проникать только в пластиковый бампер чехол.
2). Микроволновый датчик (поверхность запуска сигнала) спереди, не должно быть металлической интервенции.
3). Не следует устанавливать микроволновый датчик, противоположный флуоресцентному светильник.

Общая схема установки:

Проводное Соединение:

Предупреждение: блок управления предлагается установить под приборной панелью со стороны водителя (левый привод автомобиля). Из-за длины провода светодиодный индикатор ограничен, при установке в правый Привод автомобиля, пожалуйста, установите левый/восемь светодиодный индикатор в обратном направлении.
(При подключении зеленого провода система не работает при обратной упаковке. Подключение этого провода является дополнительным.)

1. Подключение провода питания
(1) Подключите черный провод блока управления с отрицательной стороны транспортного средства или земли.
(2) Подключите красный провод блока управления с источником питания автомобиля ACC 12 V
(3) Подключите желтый провод блока управления с левым поворотом светильник 12 В.
(4) Подключите белый провод блока управления к правому повороту светильник 12 В.
2. Подключите Удлинительный провод датчика с коробкой управления, подключите датчик A & B с relativeconnector.
3. Подключение левого слепого пятна заднего зеркала светодиодный светильник провод с контрольной коробкой относительного терминала.
4. Подключение правого слепого пятна заднего зеркала светодиодный светильник провод с контрольной коробкой относительного терминала.

Метод Установка

1. Сенсор установки
(1) слепые спортивные датчики должны быть наклеены на две стороны задней дуги пластикового бампера, высота установки в пределах 35-90 см.
(Рисунок 1)

(2) Кривая сторона микроволновых датчиков устанавливается в 10-15 ° к параллельной линии кузова автомобиля. Найдите подходящее положение внутреннего бампера, датчики наклеек к нему.
Избегайте попадания под металл, задний светильник или парковочные датчики, так как микроволновая печь не может проникать в эти материалы и влияет на расстояние обнаружения.
(Рисунок 2)

(3) Снимите задний пластиковый бампер, осторожно, чтобы не поцарапать поверхность краски, положите бампер на мягкую губку или тканевую подкладку.
(4) соответствующая Сторона наружной дуги, то есть Внутренняя Дуга бампера (Примечание: Внутренняя Дуга и внешняя дуга должны быть в одном и том же положении). протрите область, которую датчик должен быть наклеен тканью спиртом и сделайте маркировку.
(5) протрите поверхность датчика на ткани с изображением персонажей, алкоголь, затем снимите с клеящим веществом 3м задней части датчика. Паста с клеящим веществом 3м на поверхности датчика. (Диаграмма 3)
(6) удалить с клеящим веществом 3м сенсора, вставьте датчик на маркировку внутренней дуги, нажмите плотно, имейте в виду решение провода терминала направление датчиков во время установки датчики устанавливают Горизонтально с проводом в направлении вверх или вниз. (Диаграмма 4)
(7) наконец Зафиксируйте датчики miccowave 704 силиконовым клеем. Подключите провод датчиков к удлинителю датчика коробки управления. (схема 5)
(8) Повторите вышеуказанную процедуру для установки другого датчика.

2. Специальная установка слепого спортивного зеркала (пожалуйста, пропустите эту процедуру для универсального продукта)

(1) Снимите обшивку передней двери и зеркало заднего вида и отсоедините нагревательную вилку зеркала.
(2) на передней двери Потяните светодиодный удлинитель в положение зеркала заднего вида, затем подключите светодиодный разъем удлинителя с относительным разъемом зеркала заднего вида BSM специального автомобиля.
(3) Подключите нагревательную вилку с зеркалом заднего вида BSM.

3. Универсальный светодиодный светильник (пожалуйста, пропустите эту процедуру для специального продукта)

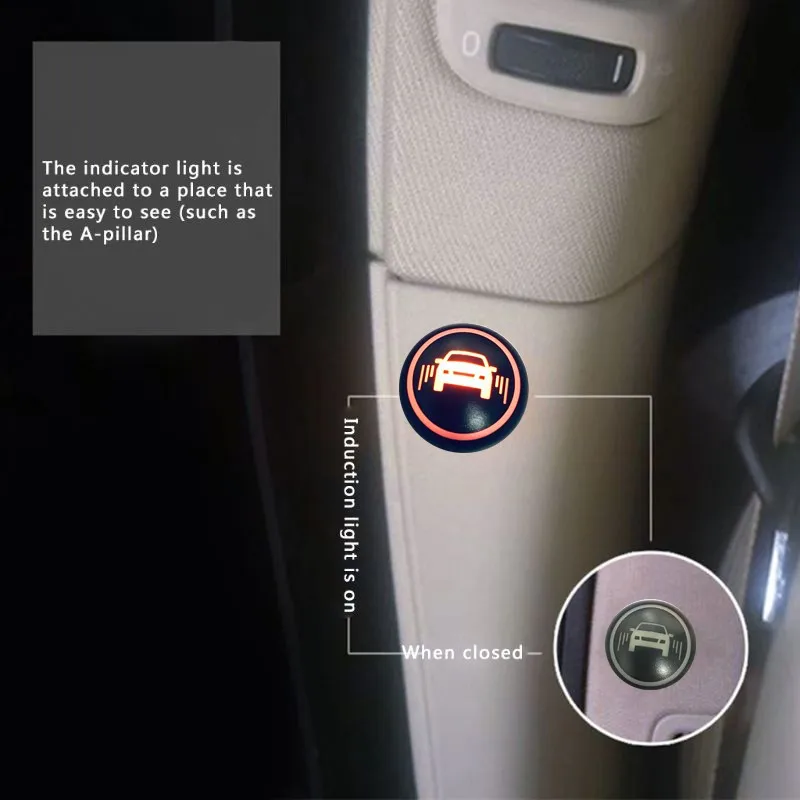

Пожалуйста, вставьте светодиодный светильник на зеркало заднего вида в опорное положение, лучше видеть положение зеркала заднего вида одновременно. (схема 6)

4. Блок управления и установка зуммера

Зуммер, прикрепленный к водителю. Блок управления, установленный в пластиковой панели приборной панели основной кабины водителя. Следует избегать высокой температуры, увлажнения, утечки.

Тестирование после установки и восстановления деталей транспортного средства

1. Подтверждение состояния установки
(1) Перед включением проверьте, есть ли какие-либо отклонения в кабеле и установке.
(2) специально проверьте неправильное нажатие, растяжение, Застревание и т. Д. Проводов транспортного средства.
2. Мощность восстановления
(1) заводите автомобиль, чтобы убедиться, что автомобиль работает правильно.
(2) Если возникают какие-либо отклонения, проверьте установку проводов.

3. Функциональные испытания и восстановление деталей
(1) заводите автомобиль, перемещайте автомобиль около задней части датчика, чтобы увидеть, включен ли светодиодный светильник, и левая и правая стороны должны быть протестированы.
(2) Включите оба «левый/правый Включите светильник» отдельно, при движении около автомобиля, проверьте, мигает ли светодиодный индикатор и полностью производит звуковое оповещение.
(3) проверка функциональности прошла, затем восстановите те удаленные оригинальные запасные части для автомобиля и проверьте, правильно ли все работают.

Инструкция по эксплуатации

1. после того, как автомобиль ACC включен, светодиодный светильник s instal светодиодный с левой и правой стороны будет светильник в то же время и выключить через 1 секунду, означает, что система работает. Система сразу входит в рабочий статус.

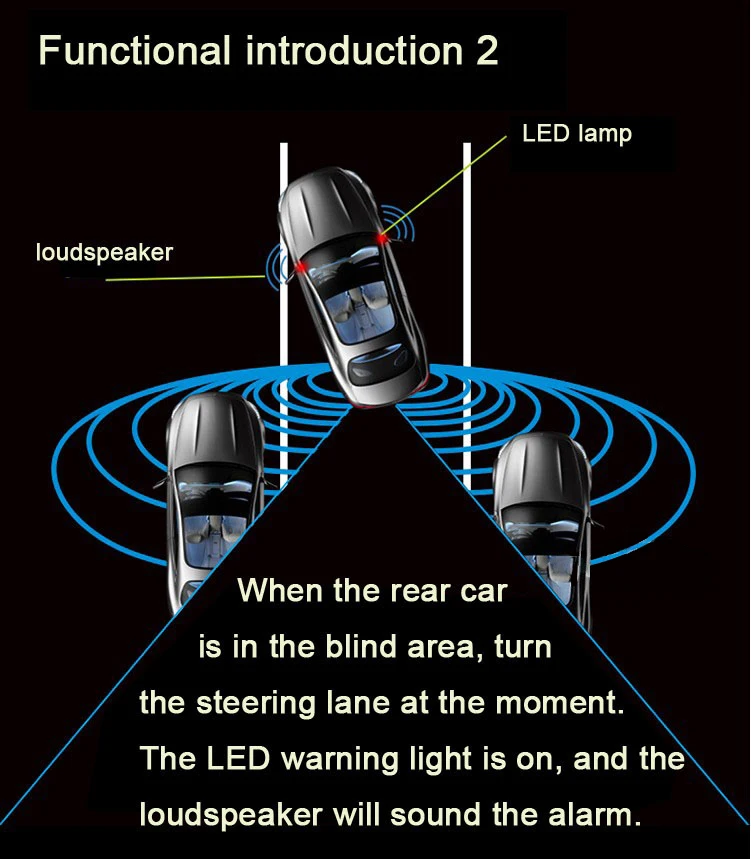

2. После того, как система входит в рабочий статус, она обнаруживает слепые области (покрывают обе стороны подъездной дорожки, длина направления составляет около 10 метров) задних сторон автомобиля. (Диаграмма 7)
3. При подвешивании заднего хода система переходит в режим предотвращения помех, система временно отключается, и система восстанавливает режим работы после выхода из заднего хода.
Левая/правая сторона слепой области проверки:
(1) в тех случаях, когда движущегося транспортного средства при обнаружении в левой/правая задняя слепой зоны, влево/вправо, боковой светодиодный светильник будет светильник или похода по магазинам.
(2) Если вы Включите сигнал поворота влево/вправо в это время, то светодиодный светильник с левой/правой стороны мигает в качестве напоминания.
Одновременно, зуммер издает три последовательных сигнала тревоги.

Обратите внимание:

Перед изменением полосы движения, обязательно проверяйте окружающий район. Система используется только для того, чтобы помочь вам в обнаружении транспортных средств за полосой движения. Из-за некоторых ограничений реальной рабочей среды, иногда автомобиль находится в прилегающей полосе, но система привязывается. Унифицированные сигнальные огни не мерцают или могут задержать блеск. Это не полностью зависит от этой системы, и компания не несет ответственности за любую аварию.

4. В следующих случаях радиолокационный датчик не может определить целевой объект.
-Транспортное средство находится в слепой спортивной зоне за прилегающей полосой, но транспортное средство не близко.
-Автомобиль с обратным приближением.
-Прилегающая полоса движения транспортного средства очень широкая, что превышает радиолокационный датчик.
-Автомобиль почти на той же скорости вместе с вашей подъездной дорогой в более длительное время водителя.
-Транспортные средства в прилегающих полосах стараются превосходить вас.
5. В следующих случаях, система оповещения и сигналы тревоги не могут быть активированы или могут быть задержаны.
-Когда транспортное средство переходит от двух полос к прилегающей полосе.
-При езде по крутым наклонам.
-При прохождении через вершины холма или горной тропы.
-Когда небольшое изменение радиуса (глубокий поворот на перекрестке).
-Когда есть разница в высоте между ведущей полосой движения и прилегающей полосой движения.
6. Если ширина дороги узкая, то могут быть обнаружены двухполосные транспортные средства.
7. Этот сигнальный светильник системы может включаться, когда есть на дороге или на дороге стационарные предметы (дорожная защита, бетонная стена, туннель, зеленая зона и т. д.)

Установка:

1. Легко установить, но для этого требуется степень самостоятельности и знания. Мы рекомендуем, чтобы все продукты были установлены профессионалами. Мы не будем нести ответственность за продукции, которые были повреждены во время установки непрофессионалами, но мы все еще можем предоставить вам поддержку.

2. пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы во время установки или использования. до сих пор, мы обнаружили, что большинство проблем есть не производства, просто неправильная операция или непонимание. поэтому, пожалуйста, проверьте его внимательно и свяжитесь с нами, чтобы решить проблемы. вместо того, чтобы открывать спор напрямую и легко.

Специальное зеркало на заказОпциональноС дополнительными затратами
