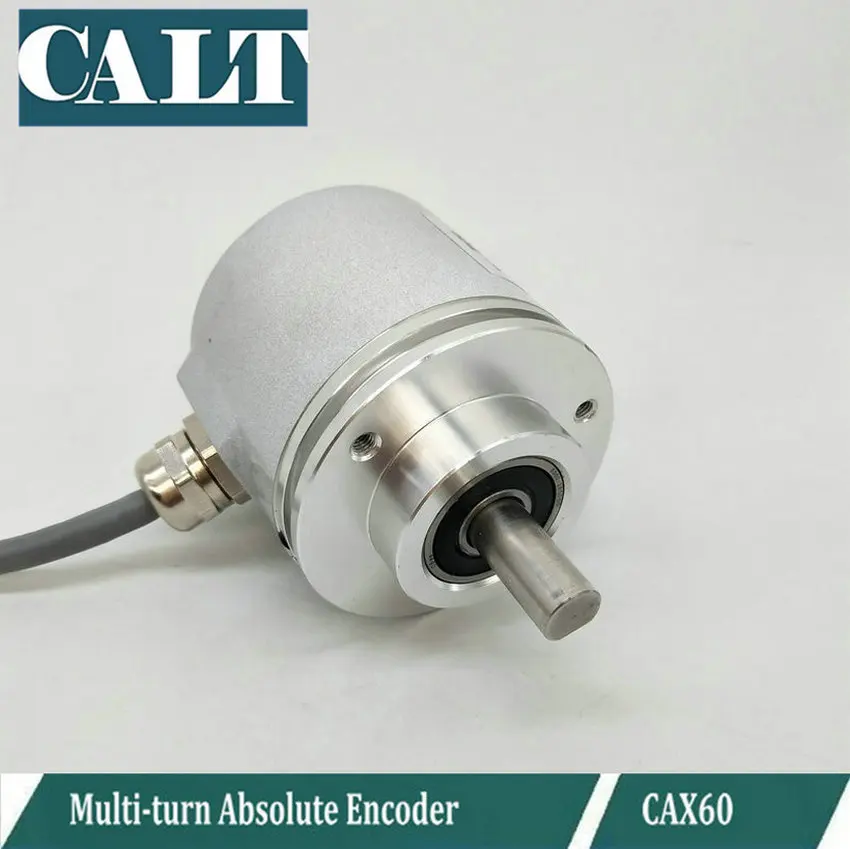

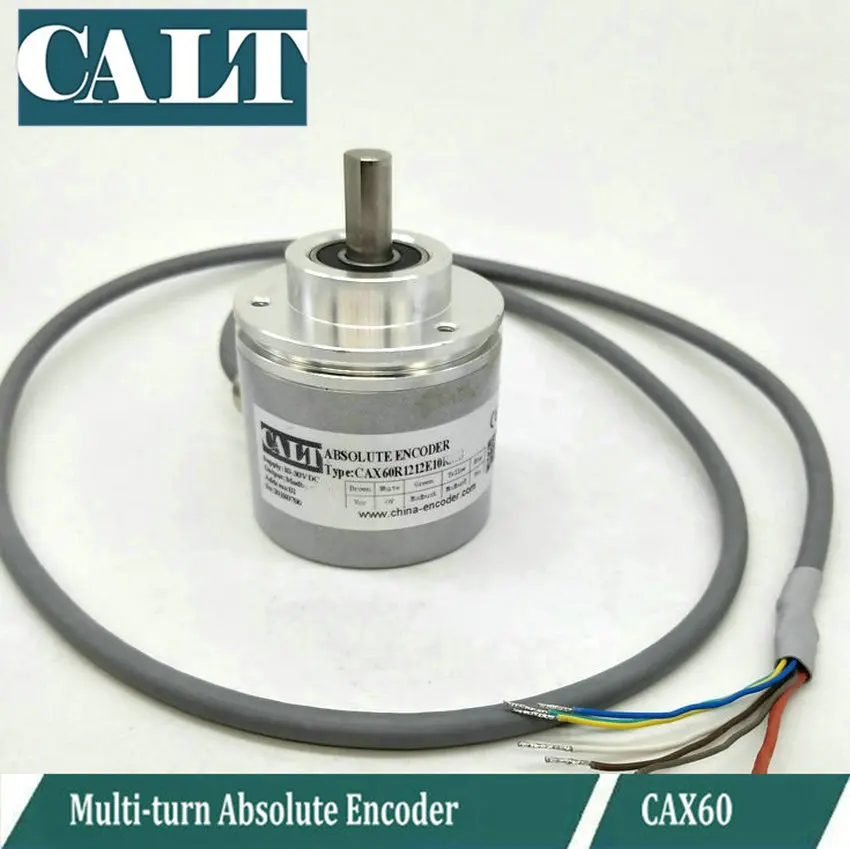

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход
  • CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход
  • CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход
  • CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход
  • CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

13 156 руб.

Описание

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

Абсолютный датчик положенияCAX60 ---Руководство пользователя

N A "Режим магнитного обнаружения", с превосходным ударом и сопротивлением вибрации.

N 0 V и 10 V соответствующие значения могут быть установлены и тонкой настройки.

N встроенный чип преобразователя сигнала, аналоговый ток 0-10 В для легкого подключения к различным устройствам.

N многоцелевой, многофункциональный, непосредственно соответствует измерению угла, длины и скорости.

N широкое рабочее напряжение, низкое потребление тока.

N зажимной фланец, сервофланец или глухой полый вал, Международная Стандартная структура.

N внешняя линия сброса для установки местоположения по умолчанию, простая установка, не нужно найти ноль.

★Пожалуйста, внимательно прочитайте следующую инструкцию для правильного использования кодировщика.

Параметр

Операционной Напряжение

10-30Vdc защита от обратной полярности

Потребляемый ток

<110ма (источник питания 24 В) без нагрузки

Выход сигнала

RS485 и 0-10 в двойной независимый выход, вы можете установить длину, угол, скорость приложения выход

Выход грузоподъемность

≤ 400 Ом, стандарт 200-250 ом работает

Линейность Разрешение

1/4096

Операционной Температура

-25-80 ℃ диапазон температуры программирования: 0 ℃ ~ + 70 ℃

Для хранения Температура

-40-80 ℃

Класс защиты от поражения электрическим током

IP67 для жилищного строительства IP65 борткольцо

Вибрации и ударов

20 г, 10 ~ 2000 Гц; 100 г, 6 мс

Допустимую скорость вращения

2400 об/мин

Выход цикл обновления

<1,4 ms

Соединительный кабель с разъемом USB

1 м 8-защищаемый сердечник кабеля.

Общая Особенности

Зажимной фланец или синхронный фланец, металлический корпус, герметичная конструкция двойного подшипника (см. прилагаемый чертеж общего измерения)

Вал

Зажимной фланец Диаметр вала 10 мм, длина 20 мм, с d-плоским, нержавеющая сталь, synchro фланцевый вал 6 мм, длина 10 мм

Формирование сигнала

Может 0 v Выходная отделка, 10 V Выходная отделка; направление можно установить; предустановленное положение, внешний набор, такой как внешний ноль

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

Соединение

Кабель Выход
Кабель ЦветСигнал Выход
Коричневый10-30Vdc операционной Напряжение
Белый0 V GND
ЗеленыйRS485 Выход A
Цвет: желтыйRS485 Выход B
Розовый0-10 В +
Черный0-10 V-
СинийПрограммирование допускается линии
СерыйВнешний сброс линии

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

CAX60 12 бит мульти-поворот 64 256 4096 поворачивает абсолютный датчик угла поворота RS485 и 0-10 В Duel выход

Характеристики

Номер модели
CAX60
Бренд
CALTSensoR
Place of Origin
Shanghai, China (Mainland)
outer dia
60mm
flange
clamping flange
resolution
12bits
revolution
64 256 4096 laps optional
output
RS485 & 0-10V
shaft dia
10mm
