CC2530 комплект разработчика CC2530 модуль Zigbee люкс Zigbee обучения Экспериментальная доска

Описание

Предисловие

Сеть как популярная технология влияет на нашу жизнь и овладевает технологией Zigbee является мастером в будущем, обучая процесс детальной интерпретации всего набора от shallower до более глубоких технологий ZigBee, написанные старшими инженерами, работающими в области связи в течение многих лет, что вы сомневаетесь, На всю жизнь!

Этот комплект подходит для следующих сотрудников:

1, электронные исследования и разработки программного обеспечения и аппаратных инженеров и сопутствующих разработчиков;

2. Люди, которые остро нуждаются в изучении умной домашней работы в Интернете вещей;

3, электронные энтузиасты;

4, студентов колледжа/выпускников; и так далее...

Модернизированная версия V2.0: увеличение 18B20 интерфейс датчика температуры, интерфейс DHT11 датчики температуры и влажности, инфракрасный прием интерфейса на небольших расстояниях, радиочастотная интерфейсный модуль, звуковой интерфейс, официальный TI five для переключения трехосевой модуль ускорения, интерфейс потенциометра, идеальный Запуск непосредственно TI официальные процедуры, Является относительно высокой стоимостью тока Zigbee kit. Плата мощная и сохранила интерфейсы широко используемых датчиков на рынке. Это значительно снижает стоимость для клиентов, сокращает цикл обучения и развития и принимает последний протокол стека.

Функциональный Введение:

Размер печатной платы: 80 мм * 65 мм

Характеристики продукта:

1, комплект разработки полностью сослан на официальные схемы TI, с учетом привычек отечественных электронных инженеров, и стремимся сделать набор практичного и экономически эффективного пакета.

2, общий интерфейс датчика включен в комплект разработки, что позволяет клиентам понять использование обычных датчиков, сохраняя при этом стоимость сенсорных модулей для пользователей, совместимость с большинством модулей на рынке, без подключения линии DuPont, непосредственно вставляя и вытягивая, обеспечивая удобство для начинающих.

3, комплект разработки предоставляет полный спектр технической поддержки для НИОКР и производства нашей компании. Основная сфера деятельности нашей компании-беспроводной модуль и умный автомобильный комплект. Существует серия широко используемых беспроводных модулей и Bluetooth решений, чтобы действительно поделиться средствами.

4, комплект разработки богат данными и постоянно обновляется. Он используется для проектирования и выпускного дизайна быстро. Компания предоставляет технологическую группу обмена и одну службу технической поддержки. Для экспресс-доставки также может использоваться даже нулевая основа. Группа обмена технологией QQ: 188162455

5 шт., набор для разработки полностью поддерживает Windows XP, WIN7, WIN8, win10 и других систем с сильная совместимость и стремление постоянно обновляется и по-настоящему пожизненное обслуживание.

Прилагаемый каталог будет обновлен. Приложение проекта увеличивается каждую неделю. Компания самостоятельно развивает продукты и атакует пиратские продукты без инноваций. Компания имеет более 10 лет опыт в разработке программного обеспечения и аппаратных инженеров. Обращайтесь с вопросами настройки проекта.

12 бит AD пробоотборник, последнее увеличение, используется для дыма/Газа/батареи питания пробоотборник, верхний компьютер будет запущен

DHT11 оригинальный и аутентичный датчик температуры и влажности ПК класса приобретения эффект схема

С радиочастотной идентификацией, инфракрасный модуль для беспроводной карты терминал ПК

Программное обеспечение дисплея компьютера датчика давления (LabVIEW)

Макетная плата с радиочастотной идентификацией, инфракрасный модуль используется для эффекта беспроводного позиционирования

Схема эффекта макетной платы с трехосевым модулем ускорения

OLED жидкокристаллический конец дисплей эффект схема беспроводной температуры и влажности

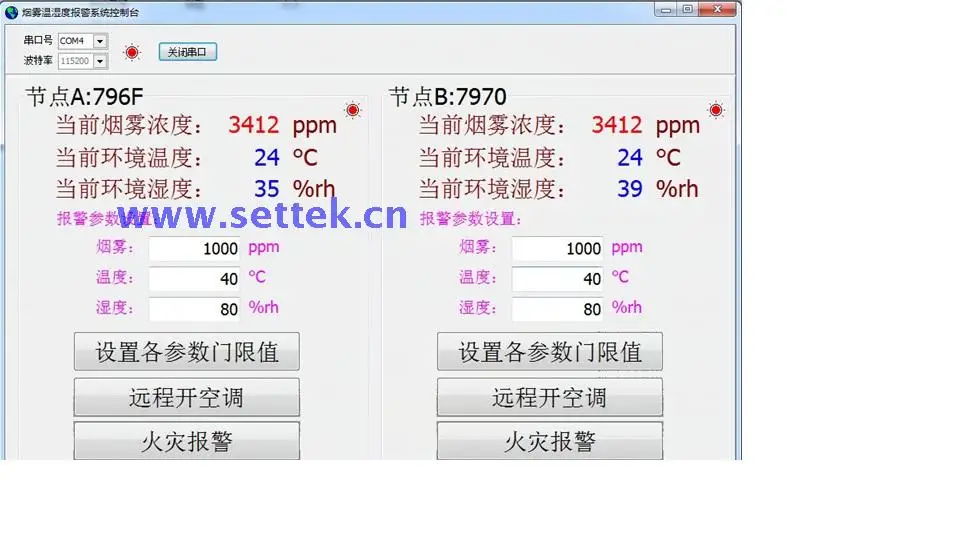

Приложение проекта: многоузловая система мониторинга окружающей среды. Этот код не предоставляет. Если вам нужен этот код, вам нужно проконсультироваться с службой поддержки клиентов. Другие системы развиваются в соответствии с порядком. Обращайтесь с вопросами настройки проекта!

Этот набор может непосредственно запускать официальный сетевой эксперимент. Нужны только 2 жидких кристалла. Каковы друзья, которые хотят узнать стек протокола?

1, ключ передачи мерцающий эксперимент многоадресного сетевого режима-Образец приложения

Для подъема сети ZigBee используется один модуль. Другой модуль соединяет маршрутизатор в качестве маршрутизатора. В тех случаях, когда S0 кнопку любого используется модуль, другой D0LED модуля мерцает. В тех случаях, когда S1 ключ какой-либо из модулей нажимается, модуль не будет закрыт в Сеть ZigBee, и ключи от других модулей не можем контролировать мерцание Светодиодный модуль для зарядки аккумулятора.

2, выключатель света эксперимент с переплетением сетевого режима-Samplelight-sampleswitch

Любой модуль поднимет zigbee сети, другой модуль подберёт то к сети, а затем нажмите кнопку модуль S1, а также по вязка, затем этот модуль может использовать кнопки S0 для того чтобы контролировать по Модуль светодиодный свет вышел.

3. эксперимент по измерению температуры беспроводной сети дерева-эксперимент GenericApp автоматически отправляет и принимает:

Любой модуль в качестве координатора после подъема сети zigbee, другой модуль автоматически соединяется с сетью, через последовательный порт помощник может видеть температуру, это температура его, и дали модулю-координатору беспроводного модуля, который будет получать данные о температурах через последовательный порт к компьютеру, И отображается на пк последовательный помощник по отладке.

4. Прозрачный эксперимент передачи данных типа "точка-точка":

Любой модуль поднимет zigbee сети, другой модуль присоединитесь к сети и является обязательным, в соответствии с S1 кнопки на модуле снова в соответствии с координатор S1 согласиться с переплетом, так что два модуля, соответственно, получили компьютер с помощью последовательного порта usb в этом наборе, Таким образом, между двумя компьютерами программное обеспечение последовательной отладки может беспроводным отправлением данных друг другу.

5. беспроводной температурный сбор эксперимента-Sensor_Demo:

Любой модуль поднимет zigbee сети, другой модуль присоединитесь к сети и является обязательным, в соответствии с S1 кнопки на модуле снова в соответствии с координатор S1 согласиться с переплетом, узел терминал S2 то начал собирать данные начнет езды на автомобиле по вопросам!

6. Автоматическая отправка персональной программы-терминальный узел genericapp автоматически отправляет дисплей последовательного порта данных:

Координатор устанавливает сеть, узел терминала автоматически подключается к сети, узел терминала периодически отправляет струну координатору.Для просмотра на ПК, ПК с помощью последовательного порта, для отправки полученного персонажа, с помощью usb-порта, в качестве поставщика используется usb-кабель.

7. Эксперимент передачи данных-transtApp.

Узел получения данных, и измерение скорости ошибок и получения мощности, может осуществить RSSI и диапазон!

Сетевой эксперимент предоставляет код и техническую поддержку, и мы терпеливо отвечаем на все ваши вопросы в вашем развитии.Компакт-диск поставляется с большим количеством кода сетевого эксперимента и пояснений.

Обеспечить базовые эксперименты, чтобы пояснить основные драйверы оборудования.

Также имеется много радиочастотных, обучающих материалов.

Отгрузочная ведомость:

1. zigbee эмулятор SmartRF04EB * 1 шт.;

2. Нижняя пластина Zigbee * 2 шт.;

3. CC2530 беспроводной модуль * 2 шт;

4. Два удлинителя USB порта;

5. вспомогательные материалы;

6. Высококачественная синяя изогнутая антенна 2,4G 2;

7, код данные, используемые в ЖК-дисплей Модуль RFID модуль, ультразвуковой измеритель расстояния модуль, двигатель, 18 b20 датчик температуры, DHT11 оригинальный и аутентичный датчик температуры и влажности, реле, зуммер, интеграция инфракрасный прием головка, аккумуляторные блоки теплового излучения фоточувствительное сопротивление является дополнительным, необходимо приобрести другой;
