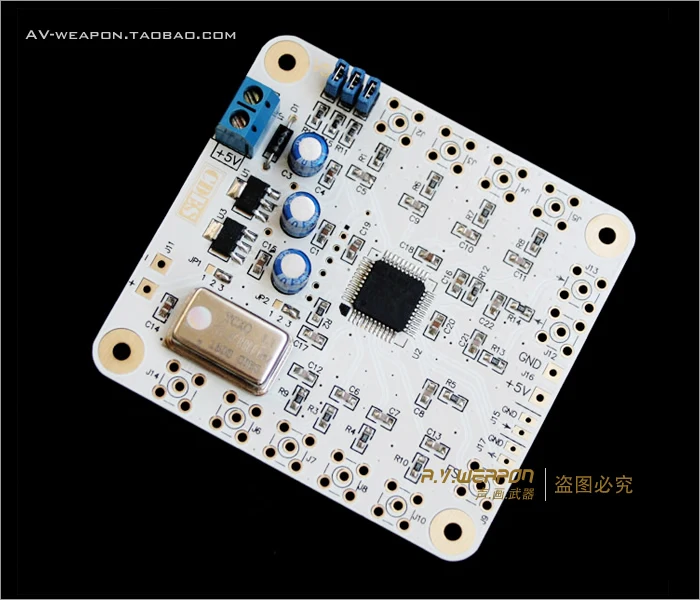

CDDVD оптический привод контроллер поворотный внешний Высокоточный Плата часов

Это устройство обработки данных часов, выходная схема отдельно, так что более удобно DIY, но и более профессионально; Плата часов и выходной платы можно легко подключить вместе

Плата обрабатывается в процессе погружения золота для повышения производительности платы при высокочастотном рабочем состоянии.

Независимая Выходная плата, поддерживает коаксиальный RS422 0,5 v уровень, ttl уровень, волоконный выход, AES сбалансированный выход

Частота дискретизации входного SPDIF поддерживает 44,1 кГц ~ 192 кГц, а выход волокна поддерживает 96 K SPDIF.

Параметры этого модуля следующие:

Плата часов:

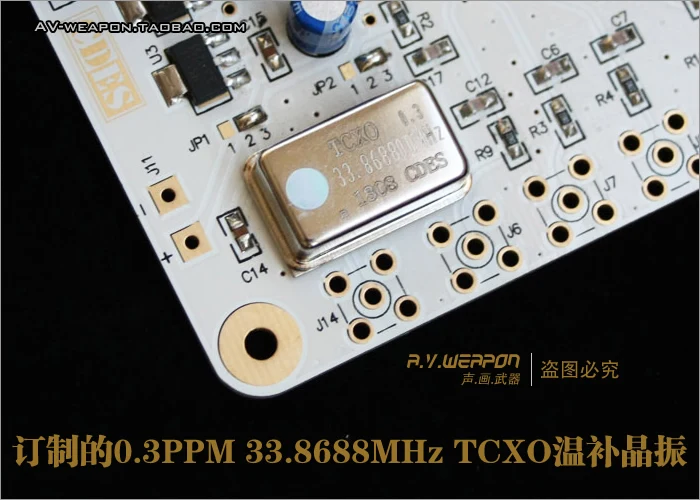

1. Основной источник вибрации: 0,3 PPM 3,3 v 33,8688 mhz Высокоточный активный кварцевый генератор

2. CPLD частота деления обработки выход 33,8688 МГц, 16,9344 МГц и 11,2896 МГц и 8,4672 МГц, 176,4 K, 44,1 K

3. Выходная частота напряжения применима к системе 3,3 v 5 V

4. SPDIF формирующий сигнал обрабатывается DSIX формируя программное обеспечение

5. SPDIF DSIX может выбрать 33,8688 МГц или 16,9344 МГц для формирования

6. Поддержка внешние часы вход

7. Поддержка внешние часы блок питания

8. Поддержка ввода 2 групп сигналов SPDIF

SPDIFOutput платы:

1. Выход поддерживает коаксиальный и оптический выход волокна; 50 Ом BNC Коаксиальная передача рекомендуется

2. Входное напряжение постоянного тока 5 В

3. Поддержка 44,1 k ~ 192 K SPDIF сигнала

4. Используйте DS8921 в качестве входного и выходного буфера

5. Поддержка уровня ttl и ввода уровня RS422

6. Поддержка прямого выхода SPDIF сигнала на уровне ttl выхода
