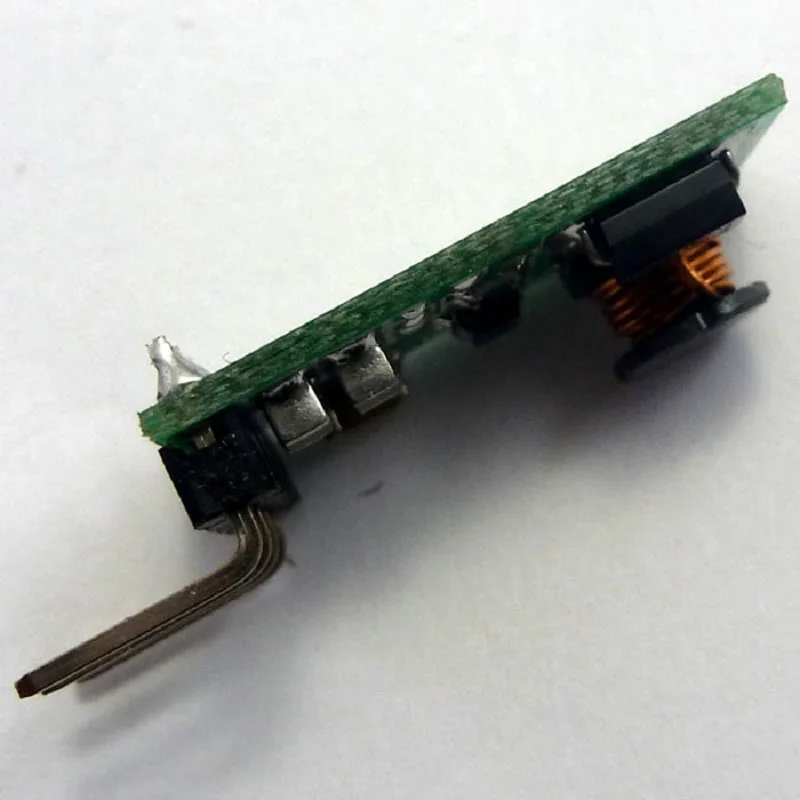

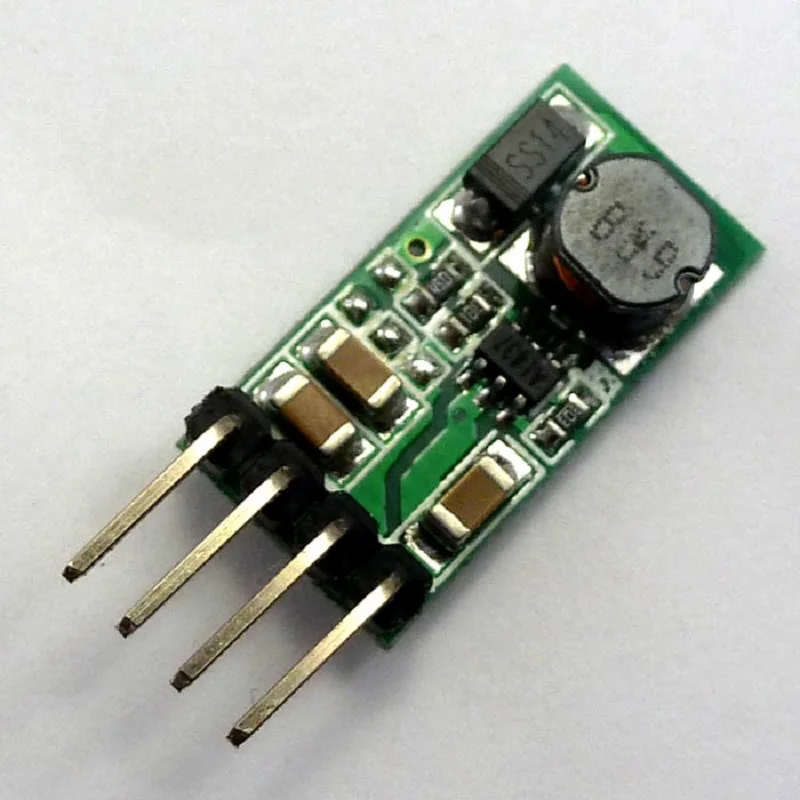

CE014_12V* 5 5x макетная плата питания DC-DC 5 В до 12 В Повышающий Модуль преобразователя для Светодиодный модуль diy

Описание

Название продукта:CE014_12V * 55x макетная плата питания DC-DC 5 В до 12 В Повышающий Модуль преобразователя для Светодиодный модуль-реле diy

Упаковочный лист:

5 штук макет Питание DC-DC при напряжении от 5 в до 12 В

CE014_12V* 5 5x макетная плата питания DC-DC 5 В до 12 В Повышающий Модуль преобразователя для Светодиодный модуль diy

Описание:

Входное напряжение 3 ~ 6 В, выход 12 В (отклонение +-5%)
Максимальный входной ток: 1.2A
Долгосрочный рабочий ток: 1А
Эффективность преобразования: 80-90%

Пусковое напряжение 2,8 В, выходной ток 50 мА

Вход 3 V 1A; выходящее Напряжение 12 V 220MA

Вход 3,3 V 1A; выход 12 V 250 mA

Вход 3,7 V 1A; выход 12 V 280 mA

Вход 4,5 V 1A; выход 12 V 340MA

Вход 5В 1A; выходящее Напряжение 12 V 370MA

Входное напряжение 6В 1A; выходящее Напряжение 12 V 450MA

DC-DC модуль Boost Рабочая частота 1,0 МГц.

Рабочая температура окружающей среды:-40 ~ + 85 градусов Цельсия

2,54 мм Шаг штыря, Arduiuo UNO MEGA2560 из-за макетной платы XILINX ALTERA решетки FPGA/CPLD AVR Макетная платаНа ощупь.

Без размера штифта 20,5 мм x 10,16 мм x 5,6 мм (Очень маленький)

Вес: около 1,4 г (Очень светильник)

Область применения:

12 V маршрутизатор Wi-Fi

Макетная плата MCU, FPGA/CPLD UNO MEGA2560 DUE 8051 AVR STM32 макетная плата и т. д.

PLC Modbus RS485

12 V низшее Мощность светодиодный освещение

12 V релейных платов

Оборудование для беспроводной связи

315 м 433 м беспроводной пульт дистанционного управления

Внимание:

Это модуль преобразователя Напряжения DC-DC, необходимо учитывать при использовании:

1 Входное напряжение не может быть больше максимального входного диапазона
2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3. Входная мощность должна быть больше выходной мощности, потому что Потребляемая мощность самого модуля

CE014_12V* 5 5x макетная плата питания DC-DC 5 В до 12 В Повышающий Модуль преобразователя для Светодиодный модуль diy

1.2A ограничительный резистор тока, удалите сопротивление, Максимальный входной ток может достигать 2A.

Но IC имеет функцию "Защита от перегрева". Он отключит питание MOSFET автоматически, когда температура внутреннего соединения превышает 150 градусов Цельсия. МОП-транзистор питания просыпается при падении температуры соединения на 30 градусов Цельсия под температурой порога OTP
