Описание

SHOPTOOL_POSITION_TOP_END

Части манипулятора Производитель Прямая цифровой дисплей давление отрицательного давления переключатель Автоматизация машины и

Использование продукта

В общей сложности Давление подтверждения

Применение машины для литья под давлением манипулятора (обнаружение поглощения сигнала)

Для того чтобы улучшить продукт, спецификации и дизайн продукта будут изменены без предварительного уведомления.

Заказ номер товара	DP-001
DP-001
Давление типа	Датчик давления
Диапазон Номинальное рабочее давление	-100,0кпа ~ + 100,0кпа
Установка Диапазон давления	-101,0 кПа ~ + 101,0 кПа
Давление сопротивления	500kPa
Применимая жидкость	Неагрессивных газов
Напряжение питания	12 V ~ 24 V DC + 10% пульсация P-P10 % ниже
Мощность потребления	Когда напряжение питания составляет 24 В, ток потребления меньше 30мА.
Сравнительная выход	NPN транзистор с открытым контуром Максимальный ток потока: 50 мА Внешнее напряжение: ниже 30 В постоянного тока (между выходом и 0 В) Остаточное напряжение: ниже 2 в (при входном токе 50 мА)
Сравнение выходных данных: Выходное действие	Выберите N.O. / Н. К. с помощью кнопки.
Сравнение ток на выходе: дифференциал	Минимум 2 цифры (переменная)
Сравнение выходных данных: повторяющаяся точность	(+ 4 цифры)
Сравнение выходных данных: время реакции	2,5 мс/25 мс/250 мс выбор по основным операциям
Производительность окружающей среды: защитная структура	IP40 (МЭК)
Производительность окружающей среды: Использование температуры окружающей среды	0 ~ + 50 (-10 (-60) (-10 (-60 (-60) (-60) (-50 (-50) (-10 (-10) (-10) (-10) (-10) (-10) (-10) (-10) (-10) (-10)
Производительность окружающей среды: использование влажности окружающей среды	35% RH-85% RH, время хранения: 35% RH-85% RH
Производительность окружающей среды: сопротивление напряжению	AC500V 1 мин все силовых соединений между клеммами и корпус
Экологические характеристики: Сопротивление изоляции	Высокий прибор для измерения сопротивления исходя из DC500V для контроля уровня сахара в крови с 50 м или более между всеми питание соединительные клеммы и корпус
Экологическая Производительность: сопротивление вибрации	Максимальное ускорение 0,75 мм с двойной амплитудами от 10 Гц до 150 Гц составляет 49 м/с2Два часа в X, Y и Z направлениях
Производительность окружающей среды: ударопрочность	Ускорение 100 м/с2(10 г) XYZ 3 раза во всех направлениях
Температурная характеристика (+ 20 температурных условий)	+ 10 ~ 40: + 1% Ф. С. 0-+ 50 C: + 2.5% F. S.
Текстура	Корпус: PBT ЖК-дисплей Экран дисплея пропилен Порт давления: латунь никель (полимерная форма), литая цинковая (литая форма) Резьба для установки: латунь (никелированная) Запасная кнопка: поликарбонат
Вес	Тип смолы: около 25 г Литье под давлением: около 40 г
Корпус	CN-14A-C2 (кабель с разъемом, длина 2 м): 1
Примечания	При измерении температура окружающей среды = + 20 С.

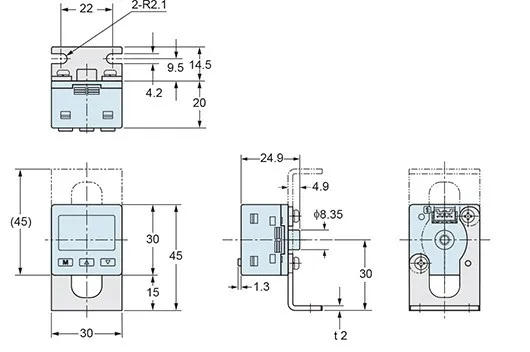

Цифровой датчик давления DP-001

(Единица измерения-сантиметр мм)

MS-DP1-1 Сенсор монтажный кронштейн(Продается отдельно)

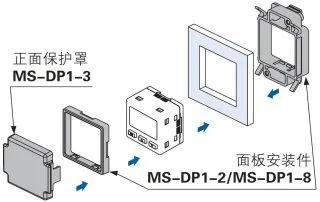

Установка схема

На рисунке показано состояние установки DP-001

(Примечание 1): толщина панели 1-3 мм.

Части манипулятора Производитель Прямая цифровой дисплей давление отрицательного давления переключатель Автоматизация машины и

Применение меры предосторожности

Наименование

(Примечание 1): форма порта давления, показанного выше,-Смола. Форма порта давления отличается от формы литье под давлением литье.

Электропроводка

Убедитесь, что проводка осуществляется при отключении источника питания. Пожалуйста, подтвердите колебания источника питания, чтобы избежать входного сигнала, который превышает номинальный диапазон. При использовании коммерческого регулятора переключения, обязательно заземьте рамку Клемма заземления блока питания. При использовании оборудования (регулятор переключения, конверторный мотор частоты и т. д.) в качестве источника помех вокруг коммутационной установки, необходимо заземить контакт заземления рамы оборудования. Избегайте параллельной проводки с высоким напряжением и линиями питания или используйте ту же проводную трубу, в противном случае это может привести к неправильной работе из-за электромагнитной индукции. Ошибки проводки могут привести к отказу.

Трубопроводов

Порты давления должны быть соединены соединением на рынке. При подключении Отрегулируйте крутящий момент затяжки ниже 1. 0. м.

Установка

Пожалуйста, используйте дополнительный Монтажный кронштейн датчика MS-DP1-1.
Кроме того, при установке выключателей, таких как Монтажный кронштейн датчика, крутящий момент затяжки должен контролироваться ниже 0,5 Н. М.
