Описание

Модель 1: изолированный RS232

Модель 2: изолированный RS485

Модель 3: RS422

Модель 4: RS232 + 485 + 422

РСВ модуль Ethernet серии 1. Модуль Ethernet разделен на два типа: один порт Ethernet и сетевой порт + wifi; 2. Одиночный порт Ethernet использует отдельное программное обеспечение конфигурации для установки параметров и режима работы устройства, и использует сетевой кабель для связи; 3. Сетевой порт + устройство Wi-Fi настраивает параметры устройства через веб-интерфейс. Сетевой кабель и беспроводная связь. По умолчанию используется Встроенная антенна. Если вам нужна внешняя антенна, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы исправить разницу; 4. Продукт предоставляет спецификацию Протокола управления, инструкции по контролю запросов (в спецификации), поддерживающее программное обеспечение, тестовый исходный код Ethernet и Android Версия программного обеспечения приложения; 5, оборудование серии плота может связаться с ПЛК, программное обеспечение конфигурации, экран конфигурации и т. Д. Примечание: все модели устройств начинаются с плотины. В модели AI означает аналоговый сигнал, DI означает сигнал переключения, DO означает релейный выход, DA означает аналоговый выход, и PT означает датчик PT100.
分类	型号	功能	特点
继电器输出	0200	2路DO	供电分为5V 、 7-20V 、 24V三种
	0400	4路DO	隔离485通讯, 继电器输出触点隔离
	0800	8路DO	具有顺序启动、流水循环、跑马循环工作模式
	1600B	16路DO	无外壳, 具有顺序启动、流水循环、跑马循环工作模式
	1600C	16路DO	带壳, 35mm卡轨安装, 具有顺序启动、流水循环、跑马循环工作模式
	1600D	16路DO	带壳, 具有顺序启动、流水循环、跑马循环工作模式
	3200A	32路DO	供电: 5В/12В/24В, 默认12V
开关量采集 + 继电器输出	0404D	4路DO + 4路DI	DO具有闪开闪断, 频闪功能, DO与DI支持联动功能, 多种工作模式
	0408D	4路DO + 8路DI	DO输出为30A大电流, 光耦隔离输入, DO与DI支持联动功能, 多种工作模式
	0606	6路DO + 6路DI	光耦隔离输入, DO与DI支持联动功能, 多种工作模式
	0808	8路DO + 8路DI	光耦隔离输入, DO与DI支持联动功能, 多种工作模式
	0816D	8路DO + 16路DI	光耦隔离输入
	1012D	10路DO + 12路DI	光耦隔离输入, DO与DI支持联动功能, 多种工作模式
	1616	16路DO + 16路DI	光耦隔离输入, DO与DI支持联动功能, 多种工作模式
	1624	16路DO + 24路DI	光耦隔离输入
模拟量采集 + 继电器输出	0404A	4路DO + 4AI	12位分辨率模拟量采集
	0408A	4路DO + 8AI	30A大电流输出, 12位分辨率模拟量采集
	0816A	8路DO + 16AI	12位分辨率模拟量采集
	1012A	10路DO + 12AI	12位分辨率模拟量采集
模拟量采集 + 开关量采集 + 继电器输出	1066	10路DO + 6路AI + 6路DI	有闪开闪断功能, 12位分辨率模拟量采集, DO与DI支持联动功能, 多种工作模式
	0888	8路AI + 8路DO + 8路DI	光耦隔离输入, 12位分辨率模拟量采集
	10102	2路AI + 10路DO + 10路DI	光耦隔离输入, 12位分辨率模拟量采集
	16CC	16路DO + 12路AI + 12路DI	光耦隔离输入, 12位分辨率模拟量采集
	14142	2路DO + 14路AI + 14路DI	光耦隔离输入, 有闪开闪断功能, 12位分辨率模拟量采集, DO与DI支持联动功能, 多种工作模式
温度采集 + 继电器输出	0404-PT	4路DO + 4路PT100	30A大电流输出, 24位AD, 精度0. 02℃
温度采集	PT04	4路PT100	24位AD, 精度0. 02℃, 分辨率0. 1%, 三线制传感器
	PT06	6路PT100	24位AD, 精度0. 02℃, 分辨率0. 1%, 二线制传感器
	PT08	8路PT100	24位AD, 精度0. 02℃, 分辨率0. 1%, 三线制传感器
	PT12	12路PT100	24位AD, 精度0. 02℃, 分辨率0. 1%, 二线制传感器

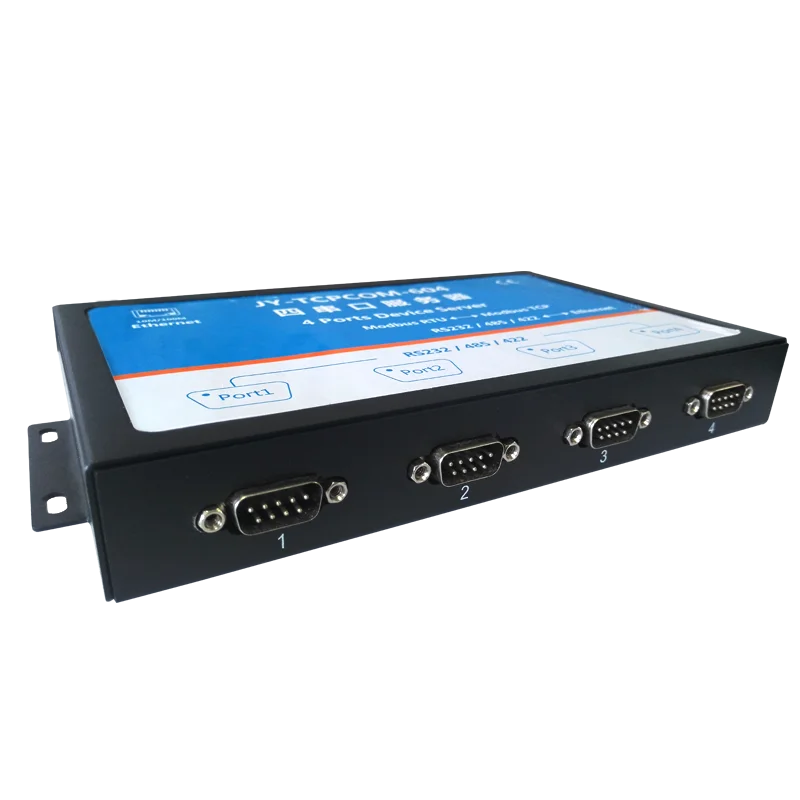

JY-TCPCOM-604 последовательный сервер обеспечивает функцию последовательного подключения к сети, которая может преобразовывать 4 последовательных порта RS-232/485/422 в сетевой интерфейс TCP/IP, воплотите данные последовательного порта RS-232/485/422 и сетевого интерфейса TCP/IP двусторонней прозрачной передачи. Последовательное устройство может сразу же иметь функцию сетевого интерфейса TCP/IP, подключить сеть для передачи данных и значительно увеличить расстояние связи последовательного устройства.

Особенности

1. Широкий Источник питания: DC7-30V;

2. Красный индикатор питания, зеленый индикатор связи

3. RS232, RS485, RS422, RJ45 полнодуплексная связь, Прозрачная передача, RS232.485.422 комбинированный канал может быть выбран, и 4 RS232/485/422 можно выбрать отдельно. Когда выбран унифицированный последовательный порт, это Изолированная связь.

4, функция сброса одной кнопки;

5. Промышленная высокая и низкая температура Рабочая среда:-30 ℃ ~ + 85 ℃;

6. Промышленный чип ARM core;

7, 4 режима работы опционально: TCP клиент, TCP сервер, UDP клиент, UDP сервер

8. Настройка службы DHCP устройства;

9. Быстрое сохранение и импорт параметров конфигурации;

10, скорость передачи данных по последовательной связи до 115200;

Интерфейс программного обеспечения

1. Основной интерфейс конфигурации

Настройте сервис DHCP (статический IP и динамический IP) на странице Основной конфигурации.

2. Интерфейс сетевой конфигурации

Установите TCP клиент, TCP сервер, UDP клиент, UDP сервер Рабочий режим и Односторонняя пересылка последовательного канала к сетевому каналу.

3. Интерфейс конфигурации последовательного порта

Настройте последовательную связь и соответствующие сетевые каналы.

Режим работы

1. Схема блока системы

TCPCOM-604-это мост, соединяющий последовательные устройства с сетью. С помощью этого модуля пользователи могут легко использовать функции управления и управления сетью устройств. Схема блока приложения выглядит следующим образом.

Примечание: для обеспечения безопасности, по умолчанию, модуль принимает только данные, отправленные с заданного конечного IP и порта установки оконечного компьютера, а модуль только отправляет данные в установленное целевое место.

Вы можете легко изменить настройки модуля управления в реальном времени, чтобы изменить место назначения отправки (описано позже), или вы можете настроить специальные функциональные продукты, например, не проверяет IP источника, чтобы принять данные, отправленные несколькими IPs для достижения многократного.

TCP режим клиента

В режиме Клиента TCP, после включения модуля, он активно подключается к серверу TCP в соответствии с его настройками, а затем устанавливает длинное соединение, и последующие данные передаются прозрачно. В этом режиме IP сервера TCP должен быть виден модулю. Видимый означает, что ip-адрес сервера может быть непосредственно подключен через IP, где расположен модуль. Сервер может быть фиксированным IP в Интернете или внутренним IP в той же локальной сети, что и модуль.

3. Режим UDP

В режиме UDP модуль прослушивает установленный порт после включения питания и не принимает активное подключение. Когда данные передаются, они передаются на последовательный порт. Когда последовательный порт получает данные, он отправляется в IP и порт, установленный модулем через сеть.

Применение

1. Com-порт в сетевой режим

Это самый распространенный режим работы. Один конец модуля подключен к com-порту, а другой подключен к сети для осуществления преобразования между сетью и COM. В этом режиме компьютер должен написать сетевую приложение, чтобы отправить и получить данные на основе розетки.

Пользователи должны овладевать знанием сетевого программирования.

2. Режим виртуального последовательного порта

В режиме виртуального последовательного порта пользователь не должен делать никаких изменений в оригинальной системе, просто установите программное обеспечение VSPM на компьютер и сделайте соответствующие настройки. После завершения настроек удаленное устройство будет таким же, как и непосредственно подключенное к компьютеру.

Нет необходимости модифицировать оригинальное приложение, приложение все еще работает удаленное устройство как последовательный порт.

3. Режим сбора сервера

Режим контроля сбора данных сервера является одним из наиболее часто используемых режимов приложения. Последовательный сервер распределяется в разных местах сети. Данные равномерно передаются на сервер через сеть и получают данные сервера. Это одна из самых основных моделей Интернета вещей.
