Описание
Электронный ссылка:
Https://pan.baidu.com/s/19dQ53ODMrOJMxQxDAaQS8g
Добыча Код: x331
Четырехпроводной 1 кГц AC синусоидальный измеритель внутреннего сопротивления 0,01 миллиом-200 Ом диапазон. Он может измерять свинцово-кислотную, литий-ионную, литий-полимерную, литий-железную фосфатную, щелочную, сухую батарею, никель-водород, никель-кадмиевый, кнопочную батарею и так далее.
Короткое нажатие кнопки питания для включения функции низкого сопротивления и измерения внутреннего сопротивления 0,30-0,50 мм
Прибор имеет встроенный литиевый аккумулятор.
Основные параметры:
Измерение внутреннего сопротивления (автоматическое переключение диапазона или ручное переключение):
Прецизионный Формат: ± ([прецизионный процент] + [наименьшая значительная цифра]
Диапазон: 20 МОм, минимальное разрешение: 0,01 м Ω, Точность: 0.7% + 7 (открытая функция низкого сопротивления)
Диапазон: 200mΩ, минимальное разрешение: 0.1m Ω, Точность: 0.5% + 5
Диапазон: 2Ω, минимальное разрешение: 1mΩ, Точность: 0.5% + 5
Диапазон: 20Ω, минимальное разрешение: 10 МОм, Точность: 0.5% + 5
Диапазон: 200Ω, минимальное разрешение: 0,1 Ω, Точность: 0.6% + 5
В диапазоне 5%-95% положения передачи, если он не находится в этом диапазоне (менее 5% диапазона передач или больше 95% диапазона передач), погрешность может быть больше, чем выше.
Измерение напряжения (автоматическое переключение диапазона или ручное переключение):
Положительные и отрицательные 10 В, 0,0001 в, 0.1% + 5
Положительный 30 в, 0,001 в, 0.1% + 5
Зарядный ток: 200 мА 400 мА опционально
Главный экран также отображает сопротивление и напряжение тестируемого аккумулятора (или резистора). Также имеется встроенное напряжение аккумулятора, напряжение питания usb.
Особенности:
1. Внутреннее сопротивление напряжения отображается на том же экране, и диапазон может быть переключен автоматически вручную.
Минимальное разрешение составляет 0,01 миллиом, а максимальное-200 Ом. Он может измерять низкое сопротивление литиевых батарей, свинцово-кислотных батарей и высокоомных кнопочных батарей. Он может обновляться 4 раза в секунду, 1 секундный стабильный диапазон. Чтение также может быть заблокировано. С функцией сортировки батареи.
2. Встроенная литиевая батарея,
Может заряжаться от usb. 400ma сила тока при зарядке. На экране отображается напряжение аккумулятора. Пожалуйста, заряжайте, когда она ниже 3,3 В.
3. Энергосберегающие настройки.
Можно установить время автоматического выключения, подсветку можно отрегулировать или выключить
4. Можно откалибровать вручную.
Его можно откалибровать с помощью прецизионных резисторов и прецизионных регулируемых источников питания, что устраняет необходимость в стандартных значениях сопротивления напряжения.
Инструкция по эксплуатации
Обратите внимание перед использованием:
1. Пожалуйста, не Тестируйте батарею более 30 в, она сгорит прибор. Также не Тестируйте питание постоянного тока, регулируемое питание, старайтесь не измерять аккумулятор при зарядке и разрядке, есть риск выгорания.
2. Сопротивление батареи может быть Протестировано. Тем не менее, с резистором обмотки или подобным образом, погрешность измерения увеличивается.
3. Нет проблем с использованием, вы можете оторвать защитную пленку вне экрана, когда будете готовы подтвердить
Инструкция по применению

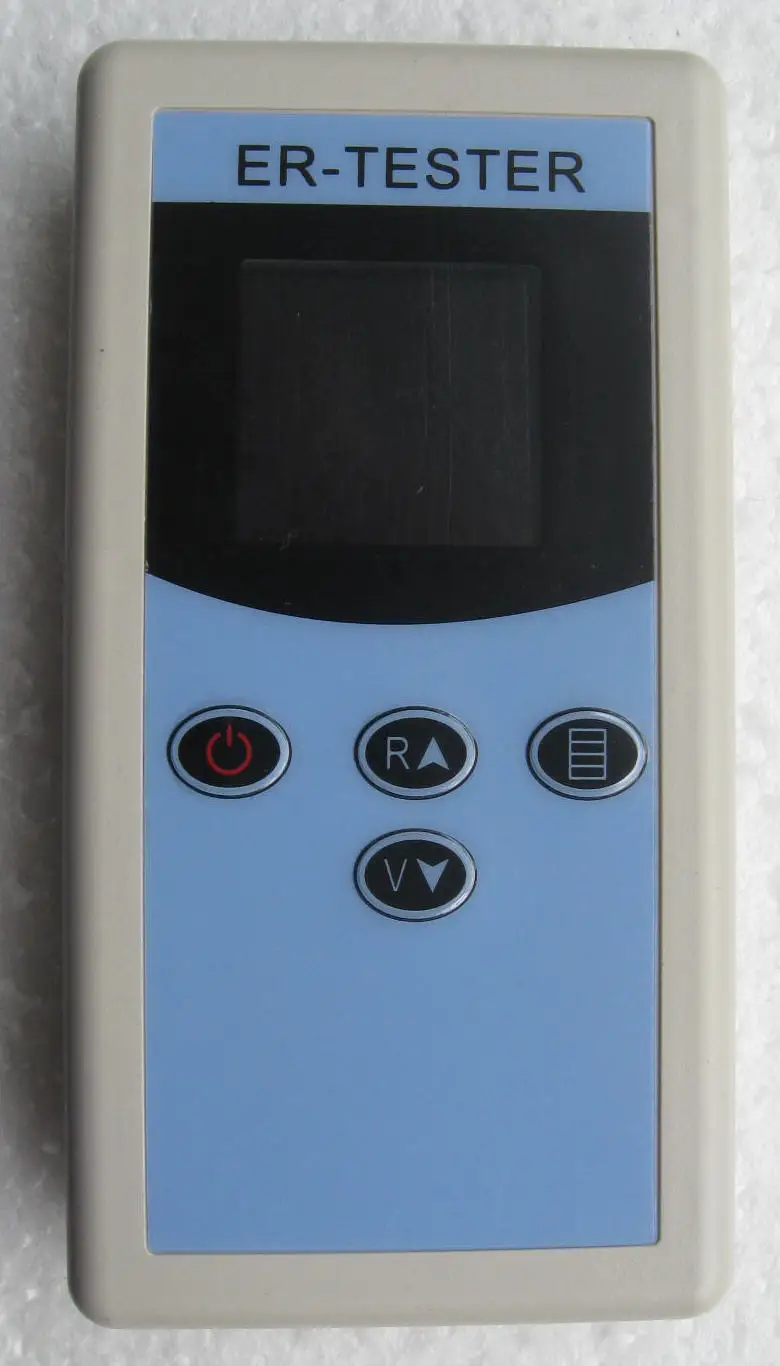

Тестер имеет два ряда кнопок. Первая линия слева направо-это кнопка включения, кнопка R, Кнопка меню, а вторая линия-Кнопка V.
1. Пресс питания кнопку, чтобы включить его. Следует совершить долгое нажатие на кнопку включения-выключения вариант. После длительного нажатия Кнопка меню отключается, а кнопка R возвращается в интерфейс измерения.
Белый крупный шрифт отображаемого содержания-это значение внутреннего сопротивления в mR или R. Зеленый крупный шрифт ниже-Проверенное напряжение. Их с правой стороны внутреннее сопротивление, диапазон напряжения
Красный маленький символ выше, левый 25BK показывает интенсивность подсветки, 400 с означает автоматическое выключение секунд. Правильное напряжение значение указывает на напряжение встроенного аккумулятора. Если микро-usb подключен к сети, будет красное слово usb, указывающее на зарядку.
2 после загрузки, коротко нажмите кнопку питания, чтобы включить функцию низкого сопротивления. Под названием экрана будет два слова DZ. В это время можно измерить внутреннее сопротивление до 0,30-0,50 миллиом. Пожалуйста, держите четыре зонда в близком контакте с электродом батареи. Не ржавеют, растительное масло, оксид или как на электрода батареи, в противном случае точность будет зависеть.
Нажмите кнопку меню, чтобы выбрать меню. В чехол нажатия, кнопка R V кнопка отвечает за верхний и нижний меню на ваш выбор, выберите измерения внутреннего сопротивления, нажмите кнопку питания, чтобы вернуться в интерфейс загрузки.
Нажатие кнопки R изменяет диапазон внутреннего сопротивления и переключает вперед и назад между 20mr, 200mr, 2r, 20r и 200r. Отображается значок блокировки, указывающий, что диапазон фиксирован, в противном случае Автоматический диапазон включен.
Нажмите кнопку V, чтобы изменить диапазон напряжения, он переключится между положительным и отрицательным 10 в, положительным 30 в. Значок замка показывает, что диапазон фиксирован.
3. Не входите в Интерфейс калибровки. При вводе нажмите кнопку меню, чтобы изменить положение курсора. Когда курсор не в Y, нажатие на загрузку не сохранит данные, поэтому результат измерения не будет путается.
4. Внутреннее напряжение батареи ниже 3,6 В, необходимо заряжать с помощью mirco usb line (зарядный кабель Android).
Восстановить параметры калибровки
1. После загрузки нажмите кнопку меню, чтобы войти в выбор меню.
2. Нажмите клавишу V R, чтобы перемещать меню вверх и вниз, и пусть запись калибровки восстановления станет Красной. Нажмите кнопку питания для входа в интерфейс восстановления.
3. Интерфейс восстановления есть N Y буква, нажмите кнопку меню, чтобы восстановить параметры калибровки. Нажатие кнопки R Не восстановлено. Пресс меню или R кнопку, чтобы вернуться Измерение внутреннего сопротивления интерфейсом.
