Четырехосевой шаговый сервопривод программируемый контроллер движения связь дуги

Круг демонстрационное видео ссылка:

Http://cloud.video.taobao.com//play/u/22673600/p/1/e/6/t/1/50141030110.mp4

Jz18-4AProgramming FoundationAVideo ссылка:

Http://cloud.video.taobao.com//play/u/22673600/p/1/e/6/t/1/50205890553.mp4

Jz18-4AProgramming FoundationBVideo цепи:

Http://cloud.video.taobao.com//play/u/22673600/p/1/e/6/t/1/50205942361.mp4

С сенсорным экраном преподавания программирования

Http://cloud.video.taobao.com//play/u/22673600/p/1/e/6/t/1/50258366001.mp4

UseAutoCADDrawing программирования

Http://cloud.video.taobao.com//play/u/22673600/p/1/e/6/t/1/50208272966.mp4

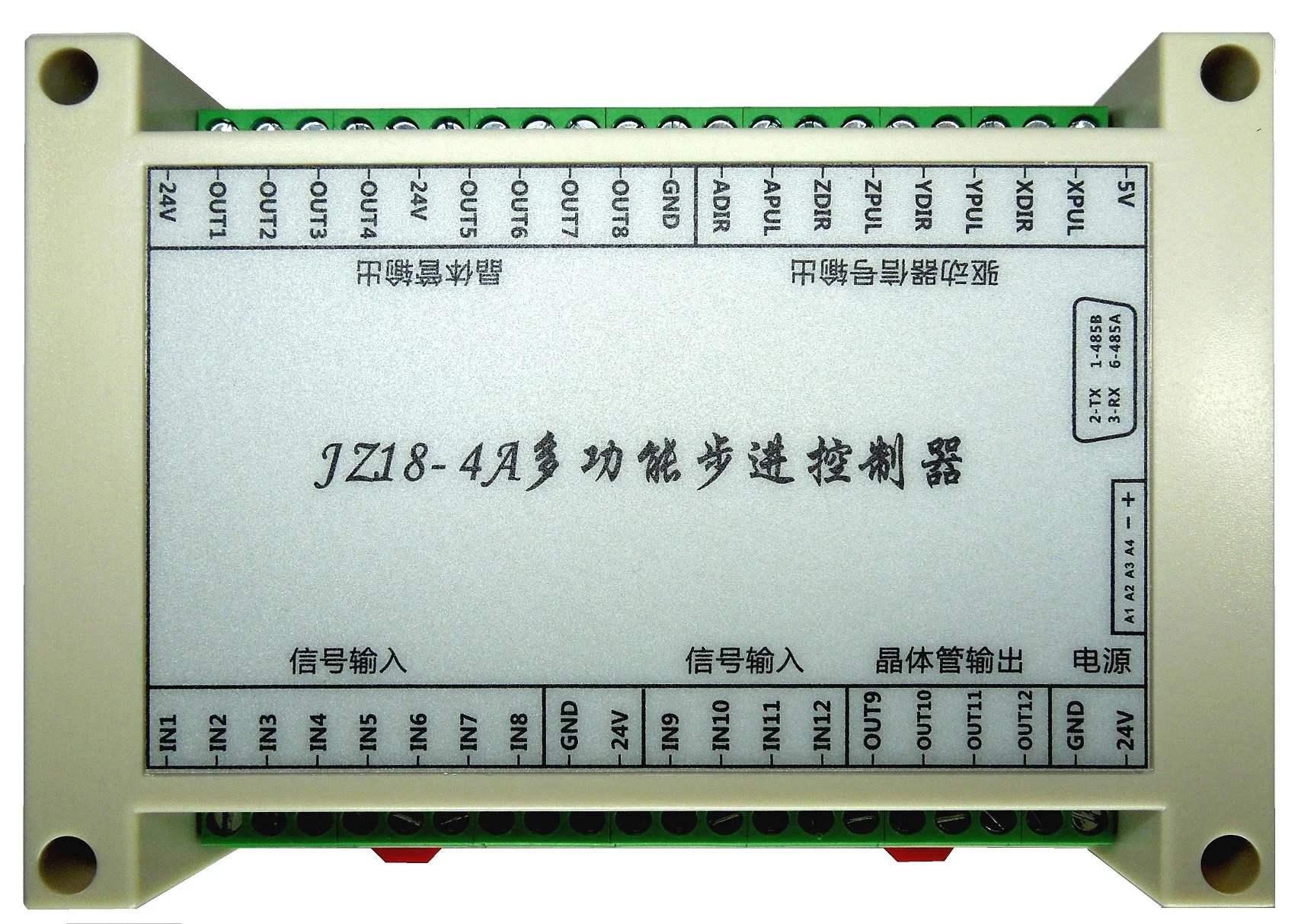

JZ18-4AЧетырехосевой программируемый контроллер связи интегрирует двойные функции PLC и контроллера движения. Метод программирования последовательного выполнения делает его удобным и простым в программировании. сам контроллер принимает высокую производительность 32 бит ЦП, но четыре вала работают независимо в то же время, две оси, три оси, четыре оси линейной интерполяции и две оси круговой дуги интерполяции, включает основные инструкции по контролю движения и логическому контролю PLC, Мощный, может управлять четырьмя шаговыми дисками одновременно или сервоприводом, легко и удобно для реализации круговой дуги или прямой линии. китайский Программирование формы, гибкий контроль ввода и вывода, может быть использован в автоматической подаче перфоратора, упаковочной технике, пищевом оборудовании, сварочном оборудовании, Автоматизация подачи манипулятора. Он может быть подключен к сенсорному экрану (modbus RTU master-slave protocol, контроллер-рабское устройство), или его можно управлять компьютером онлайн. Больше приложений можно играть в зависимости от индивидуального творчества.

Основные функции:

32 бит высокоскоростной аппарат для наполнения;

Двухосевая циркулярная интерполяция, четырехосная линейная интерполяция или четырехосный двигатель работают независимо друг от друга;

Инкрементный энкодер следует за вращением, шаговый или серводвигатель следует за вращением энкодера. Следующий коэффициент вращения, следуя начальной точке, следующий расстояние регулируется.

1 канал ПВМ (Регулируемый Импульсный рабочий цикл)/импульсный (Регулируемая частота) выход. ШИМ Выходная частота 2 кГц. частота импульсного выхода 1 Гц-30 кГц регулируется. PWM/pulse выход мультиплексируется с транзисторным выходом OUT1 терминала, и импульсный выход также может быть использован для подключения драйвера для управления непрерывным вращением двигателя.

Высокая скорость импульсного выхода (50 кГц);

12 канальный переключатель количество входного сигнала;

12-канальный транзистор коллектор Открыть Выход, может контролировать нагрузку до 24 V, 0.2a в настоящее время.

Интерфейс связи 485, интерфейс связи 232;

4 канала 0-5 в аналоговый входной интерфейс. Он может быть внешне подключен с регулируемым потенциометром, или подключен с 0-5 в выход внешнего оборудования. В практическом применении он может использоваться в качестве динамической регулировки скорости, положения движения, длины задержки и т. Д.

Может быть подключен с сенсорным экраном или текстовым дисплеем и другим интерфейсом человека-машины;

. Оптимизированная кривая ускорения и замедления;

Три нити работы, один контроль для достижения многократного эффекта контроля;

Простое программирование, богатые инструкции, гибкое управление, не понять ПЛК также может быть использован быстро. Использование компьютерного программирования форм-заполнения или шоу-программирования, с китайскими инструкциями удобно и интуитивно.

Ссылка для загрузки программного обеспечения и руководства по программированию:

Https://pan.baidu.com/s/1kHmbPntDZKxBQNp4J9O0Ng
