Описание

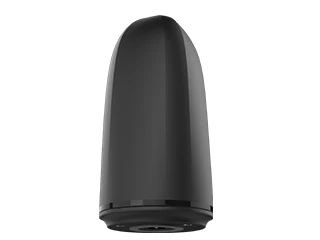

Антенна обзор
Антенна покрывает все диапазонные сигналы спутниковых навигационных систем gps, ГЛОНАСС, BDS и Galileo, а также поддерживает улучшенные сигналы на спутниковой основе L-band. Антенный блок обладает высоким коэффициентом усиления, превосходным низким уровнем высоты и защитой от помех, что гарантирует возможность отслеживания антенны на всепогодном спутнике в различных сложных условиях. Он подходит для высокоточных рабочих сцен с тяжелой окклюзией и низким качеством сигнала, таких как беспилотный летательный аппарат, интеллектуальное вождение и другие области.
Область применения
Беспилотный летательный аппарат, интеллектуальное вождение, наружный патруль, безопасность
Технические характеристики
1. Поддержка всех диапазонных сигналов четырех систем и l-диапазона
2. Двойная четырехрычажная спиральная схема, и сигнал низкой высоты хорошо получен
3. Превосходное подавление и анти-помехи
4. Инновационный дизайн с низким сопротивлением ветру, светильник
Технический параметр
Характеристики антенны
Диапазон частот:
Gps L1/L2/L5
BDS B1/B2/B3
ГЛОНАСС L1/L2
GALILEO E1/E5A/E5B
L-Band
Сопротивление: 50 Ом
Режим поляризации: правая круговая поляризация
Отношение оси антенны: ≤ 3 дБ
Горизонтальный угол покрытия: 360 °
Выходная стоящая волна: ≤ 2,0
Максимальный коэффициент усиления антенны: 4dbi
Погрешность фазового центра: ± 2 мм
Малошумящий усилитель индекс
Коэффициент усиления: 33 ± 2 дБ
Коэффициент шума: ≤ 1,5 дБ
Выходная стоящая волна: ≤ 2,0
Плоскость в диапазоне: ± 2 дБ
Рабочее напряжение: 3,3-12 В постоянного тока
Рабочий ток: ≤ 55 мА
Дифференциальная задержка передачи: ≤ 15ns
Конструктивные особенности
Размер антенны: Φ40*82,5 мм
Форма соединения: SMA male
Вес: ≤ 45 г
Способ установки см. Инструкции по установке
Рабочая среда
Рабочая температура:-40 ℃ ~ + 85 ℃
Температура хранения:-55 ℃ ~ + 85 ℃
Влажность: 95% без конденсации
