Описание
Этапы работы тестирования проводов:

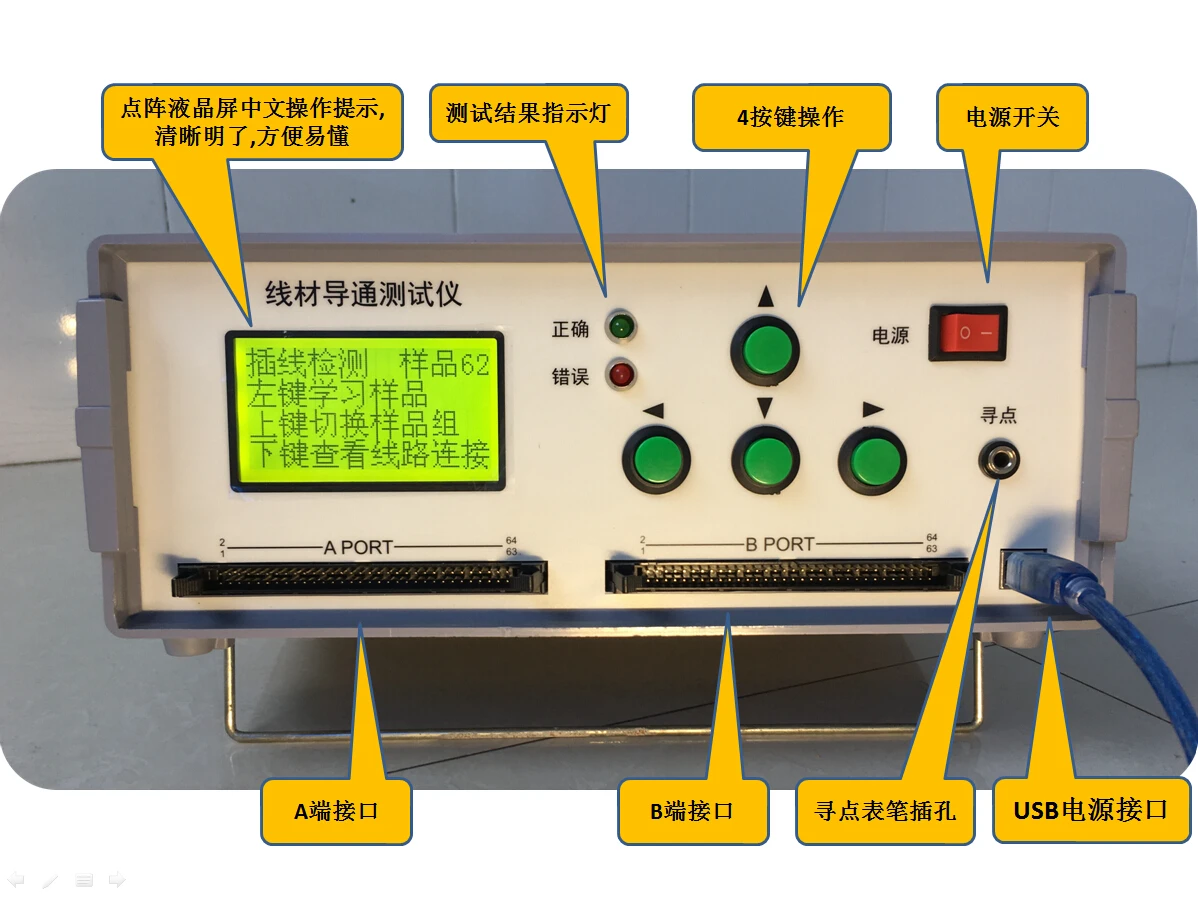

Подключите тестер и крепежную плату, Подключите два штекера крепежной платы к разъему A и разъему B порта тестера соответственно (плата крепления не является стандартной, пожалуйста, выберите подходящую плату) и включите питание.
Если вы тестируете провод в первый раз, вам нужно узнать, как подключить провод один раз, в противном случае вы можете перейти прямо к следующему шагу. Подключите провод образца на монтажной плате (Один конец провода соединен с гнездом на плате крепления, а другой конец соединен с гнездом B на плате крепления), нажмите левую кнопку, чтобы узнать образец провода, нажмите на правую кнопку, чтобы подтвердить, Затем нажмите кнопку вверх и вниз, чтобы проверить соединение с определенной линией, или снова нажмите кнопку вправо, чтобы начать тест.

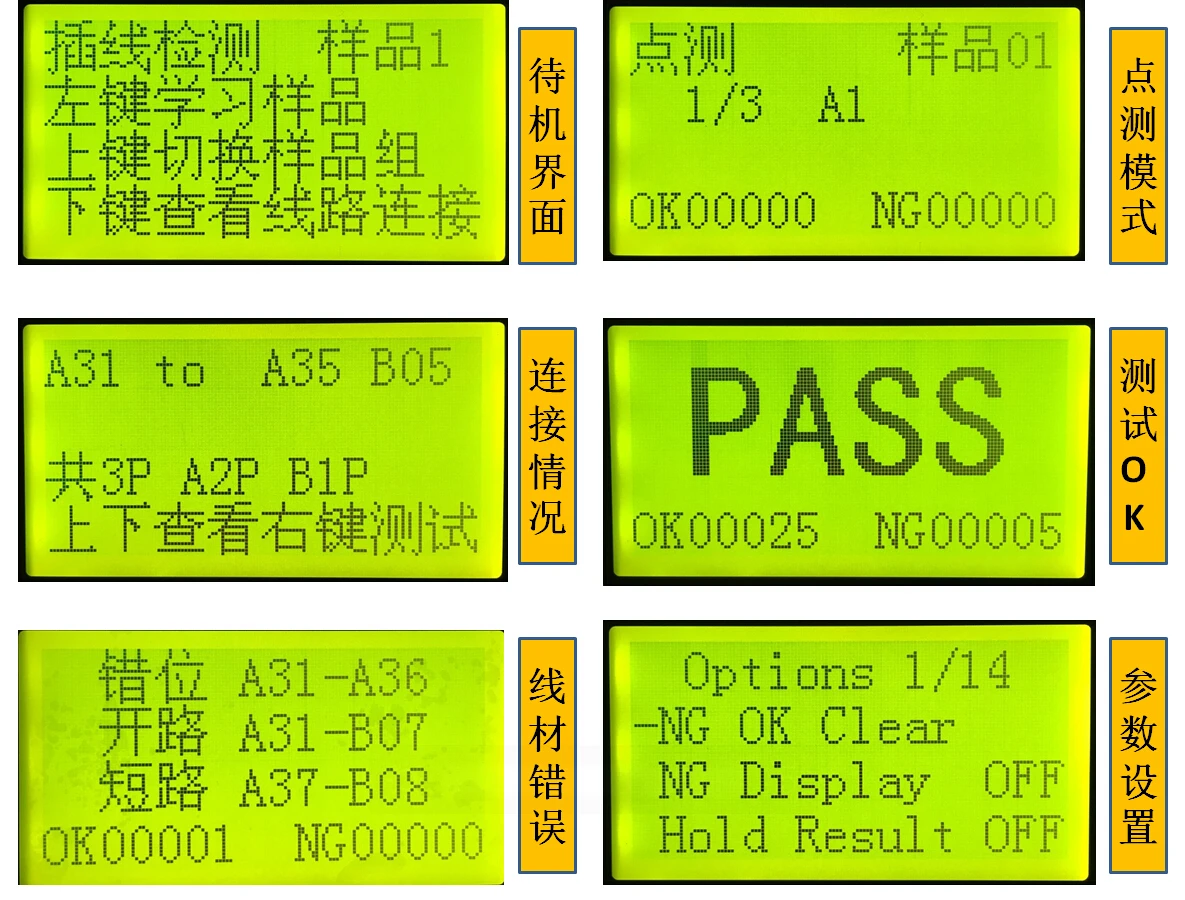

Вставьте провод, который будет протестирован на крепежной плате, и тестер начнет тест автоматически. Когда провод верный, зеленый светильник включится, и зуммер зазвенит дважды (его также можно установить как нет звука). когда провод неправильный, красный светильник будет включен, и зуммер не будет звенеть (он также может быть настроен на частые кольца). На экране будет отображаться определенный открытый короткий номер трассы.
Нормальное: TYPE1
Полностью независимый тип точки: Тип 2
Разница между нормальным типом и полностью самостоятельным типом:
Есть два тестовых порта A и B на тестере. Если все терминалы трассы подключены к тестовому порту B, полностью независимый тип может проверить этот путь, но обычный тип не может. если все терминалы трассы подключены к тестовому порту, оба типа тестера могут проверить этот путь. иными словами, При тестировании полностью самостоятельного точечного тестера проводка тестируемого жгута не должна подключаться к порту A тестера и порту B тестера, что особенно полезно для жгута проводов с перемычками на тестовом штекере и сложного многожильного жгута проводов.
Два провода на следующем рисунке показаны следующим образом: провод 1 на рисунке ниже, каждая линия представляет собой линию с некоторыми клеммами в вилке и некоторые клеммы в вилке B, И нет линии со всеми клеммами в штекере B. Этот вид линии может быть протестирован обоими типами тестеров.Провод 2 на рисунке ниже, 6-й контакт штекера В1 подключен к 1-му контакту штекера В2, и эта линия не подключена к штекеру А. Эта линия может быть измерена только с помощью полностью самостоятельного точечного тестера, но не может быть измерена обычным типом.
Руководство по загрузке тестера:
Https://pan.baidu.com/s/1SCu5O-7LT2tb7HzcIk0vUg
Добыча Код: 8w6y
Ознакомление с использованием видео тестера:
Http://v.youku.com/v_show/id_XMjU2OTU3MDg1Ng==.html
Характеристики продукта:
Этот инструмент может обнаруживать короткое замыкание, разрыв, испытание на вывих и мгновенное короткое вывих между двумя клеммными проводами, а также один-ко-много, много-ко-много, кроссовер и другие специальные провода. машина имеет автоматический обучающий образец и функцию автоматического тестирования, результаты тестирования будут поданы звуком и светильник
Скорость испытания: 0,2 секунд
Он может хранить 60 наборов данных образца. С функцией образца памяти, отключение питания после перезапуска теста не нужно перечитать образец
Большой экран китайское сообщение, большой шрифт результаты теста показывают, более удобный в использовании
Режим точечного тестирования (версия оболочки не поддерживает эту функцию), подключите один конец проводки к интерфейсу проводки тестера, используйте Ручка-калька для касания ног на другом конце в установленном порядке, все ноги в пути, и любая из ног в НГ
Режим качания (без оболочки издание не поддерживает эту функцию), может установить время качания, подключить провод после, в установленное время, тестер будет повторно тестировать жгут проводов, руководство пользователя качели провода, как только ошибка обнаружена, конец теста, результат теста NG, Если в установленное время ошибка не обнаружена, результат теста проходит
Функция блокировки ошибок (версия оболочки не поддерживает эту функцию). После включения этой функции машина будет блокироваться, когда обнаружится неправильный провод, и машина может продолжать тестировать только после нажатия ручных клавиш, чтобы снять замок, чтобы избежать потери неправильного провода из-за усталости во время пакетного тестирования (ни одна версия оболочки не поддерживает эту функцию).
Функция подсчета, может подсчитывать количество квалифицированных и неквалифицированных продуктов
Функция блокировки образца, предотвращает ложное обучение образца
Функция поиска (метод ввода функции поиска: Длительное нажатие левой кнопки)
Результаты испытаний могут быть сделаны на внешнее оборудование, например ПЛК с количеством переключателей, которое может быть переключено между двумя образцами для осуществления автоматического механического испытания
Отгрузочная ведомость:
Тестер x1, внешний разъем x2, seeker ручка x1, адаптер питания 5В x1, USB шнур питания x1
Технические характеристики изделия:
Тестовые элементы: жгут проводов открытый контур, короткое замыкание, вывих
Тестовые точки: Максимум 128 точек (64 P в конце, 64 P в конце)
Скорость испытания: 0,2 секунд
Испытательное напряжение: 5 В
Тесты ток: 0.5mA
Емкость для хранения образцов с двойным концом: 60 групп
Емкость для хранения образцов жгута точечного измерения: 20 групп
Режим будильника: звуковой сигнал, индикатор светильник, информационный экран индикация
Номинальное напряжение: ac100-240v, 50/60 Гц
Мощность: 0,8 Вт
Размер: 272x228x105 мм
Вес: около 1,1 кг
