Описание
Двойной зонд, два независимых контроля температуры, 120 Вт/240 Вт Супер мощность!
Функция двойного режима: фиксированный температурный режим и Регулируемый температурный режим, пластиковый чехол
Почему нужен правитель?
В обычной системе охлаждения вентилятора обычная практика непосредственно поставлять питание вентилятору, независимо от того, высокая или низкая температура системы, до тех пор, пока вентилятор заряжен, работает на полной скорости.
Это не правильный подход:
1 вентилятор-это механическое ходовое устройство, работающее на самой высокой скорости в любое время, ускорит Износ Деталей, укоротит срок службы вентилятора!
2. В большинстве практичных приложений нет необходимости запускать вентилятор при низкой температуре. Полная скорость в любое время расходует энергию и увеличивает шум ветра
Если вы добавите регулятор температуры в систему охлаждения, вы можете решить вышеуказанные проблемы. При низкой температуре регулятор автоматически замедляет скорость вращения вентилятора или выключает вентилятор. Когда температура поднимается, регулятор автоматически ускорит скорость вентилятора. Это регулирование циркуляции, прежде всего, для обеспечения теплоотвода всей системы охлаждения, но и для экономии энергии, снижения шума вентилятора!
Введение функции регулятора:
Этот регулятор DC12V/24 В имеет два независимых интерфейса вентилятора контроля температуры, может одновременно обнаруживать температуру двух различных температурных точек, для того, чтобы контролировать вентиляторы различных зон, в промышленных применениях, особенно в сложных напольных шкафах и корпусах, может быть более одного температурного диапазона, с этим регулятором просто подходит!
Регулятор может определить температуру тока активной, в соответствии с высокой или низкой температурой для контроля скорости вентилятора, при запуске температуры ниже установленной температуры, вентилятор остановится, температура выше исходной температуры, вентилятор стартует на низкой скорости, температура, скорость вентилятора будет медленно повышаться, Когда температура поднимается до полной скорости, вентилятор на полной скорости, выматывает!
Основные характеристики работы этого регулятора:
1. Двойной температурный зонд, два отдельных температурных обнаружения, регулировка скорости, без влияния.
2. Подходит для всех типов вентиляторов 12 В/24 В-2, 3 и 4 линии.
3. Датчик температуры с удлинителем, более удобный в использовании, более чувствительный контроль.
4. Фиксированный режим: начальная температура фиксируется при 30 ° c, и полная температура скорости составляет 50 ° c
5. Регулируемый режим: минимальная начальная температура может быть скорректирована до 10 ° c и максимум до 50 ° c (полная температура скорости = начальная температура + 20 ° c).
6. Схема промышленного дизайна, подходит для различных сложных промышленных контроля/наружной среды
7. С супер мощностью, каждый канал может быть подключен к 5А токовому вентилятору с максимальным контролем температуры
8. Ультра-низкое энергопотребление, энергопотребление <0,1 Вт, когда вентилятор выключен, регулятор потребляет только 0.006а ток, значительно экономя электрическую энергию
Специальное примечание: Максимальная рабочая температура температурного зонда составляет 110 °C. За пределами этой температуры Зонд будет поврежден!
Проводка порт
№ 1 (12 +): dc 12 V/24 V источник питания положительный терминал
№ 2 (12-): dc 12 V/24 V источник питания отрицательный терминал
№ 3 (Fan1 +): положительный терминал первого вентилятора постоянного тока
№ 4 (Fan1-): первый отрицательный терминал вентилятора постоянного тока
№ 5 (Fan2 +): второй вентилятор постоянного тока положительный терминал
№ 6 (Fan2-): второй отрицательный терминал вентилятора постоянного тока
Позиция, помеченная № 7, является интерфейсом датчика температуры № 2.
Положение, помеченное № 8, является интерфейсом датчика температуры № 1.
Позиция 9-это светодиодный светильник-индикатор: POW-это силовой светильник, L1-рабочий световой светильник первого вентилятора, L2-рабочий световой светильник второго вентилятора
* О потенциометре в положении 10:
№ 10-это терморегулирующий потенциометр. Когда регулятор находится в регулируемом режиме, поверните потенциометр для регулировки температуры запуска и полной скорости вентилятора.
(W1 регулирует контроль температуры первого контура, W2 регулирует контроль температуры второго контура)
Когда регулятор изготовлен, по умолчанию устанавливается фиксированный температурный режим, что означает, что регулятор фиксируется для запуска вентилятора при 30 ° c, а вентилятор на полной скорости при 50 ° c.
Если требуется режим регулировки температуры, откройте кожух регулятора и поверните переключатель в положение A (S1 соответствует контролю температуры Первого канала, S2 соответствует второму каналу).
Размер продукта

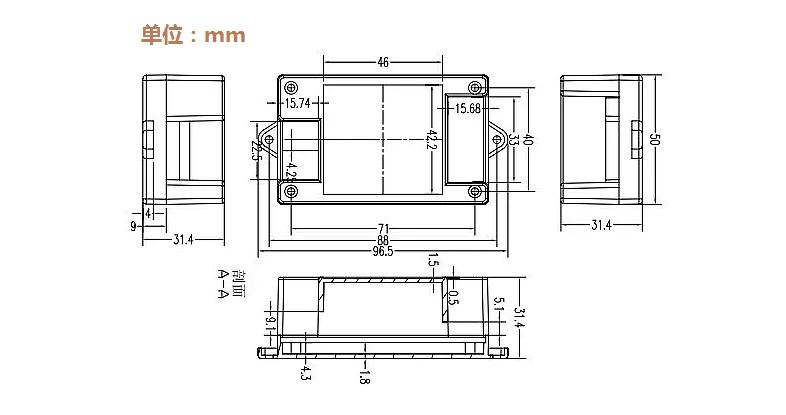

Габаритные размеры: 9,5*5*3 см (длина, ширина и высота), способ крепления: два монтажных отверстия M3, расстояние между отверстиями 8,8 см

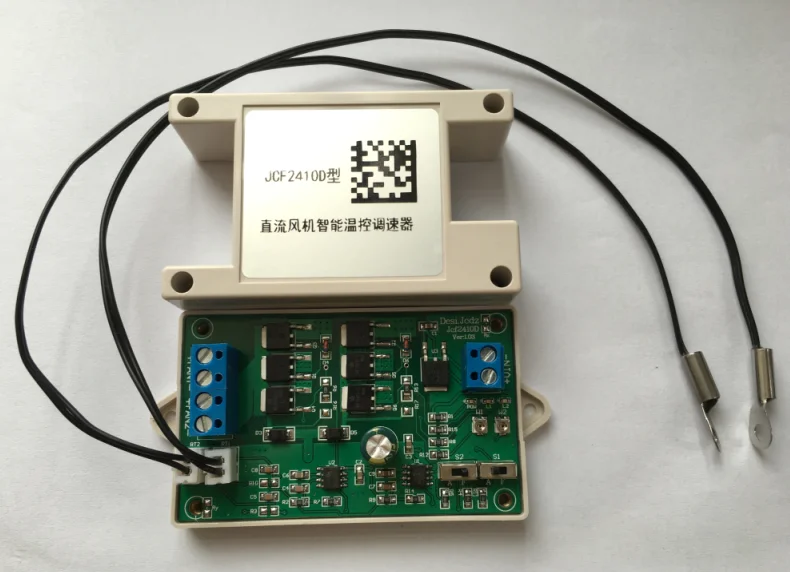

1 PCB процесса.
Печатная плата этого управляющего принимает национальный стандарт технологии двойной панели, FR-4 материал, толщина платы 2,00 мм,
Устройство обработки полностью автоматическая заплата машина сварки, стабильность не является личной ручной сварки сравнимо!
Ниже приведена схема демонтажа:
2. Температура датчик
Этот тип регулятора принимает Высокоточный тепловой датчик 1% в качестве элемента измерения температуры. Высокоточный датчик обеспечивает точность обнаружения, чтобы более точно контролировать скорость вентилятора.
Датчик температуры с фиксированной головкой, герметичный с эпоксидной смолой, водонепроницаемый и влагостойкий, соединительный провод длиной 30 см, также может быть расширен проводом
Скорость вращения кривой
Способ применения
1. Подключите проводку питания и вентилятора в соответствии с инструкциями по интерфейсу
2. Подключите температурный зонд к регулятору и зафиксируйте металлическую часть зонда на нагревательной части
3. Включите питание, и регулятор будет регулировать скорость вентилятора в соответствии с температурой, обнаруженной температурным зондом
4. Использование фиксированного режима и регулируемого режима
4,1: фиксированный режим. Когда переключатель скорости регулирование находится в положении F, диапазон температур регулятора фиксируется как 30 низкоскоростных пусковых вентиляторов, а вентилятор на полной скорости при 50 ° c. В это время бесполезно регулировать потенциометр № 10
4,2: регулируемый режим, переключатель скорости регулирование находится в положении, в это время диапазон температур регулятора устанавливается потенциометром № 10
4.2.1 при выходе из завода, № 10 потенциометр была скорректирована в Минимальная стартовая температура (10 ° c, соответствующий полной скорости температуры-30 ° c).
Медленно Поворачивайте потенциометр № 10 по часовой стрелке, и температурный диапазон регулятора будет медленно повышаться. После вращения для одного круга, начальная температура регулятора изменится на 50 °C, и соответствующая температура полной скорости составит 70 °C
О вентиляторе постоянного тока, который этот регулятор может гонять
Максимальный ток одного привода этого типа регулятора 5А, что означает, что его можно подключить к двум вентиляторам 5А одновременно.
Когда требуется подключение нескольких вентиляторов, если сумма общего тока подключенных вентиляторов меньше 5А, нет ограничений на количество!
1. Двойной зонд 5A * 2: Эта классификация является обычной версией, с двойным зондом, двумя автономными каналами контроля температуры, и максимальный ток вождения каждого канала 5A
